В современном мире, где ценятся комфорт и безопасность, многие владельцы частных домов и коммерческих объектов стремятся автоматизировать въездные группы. Чтобы обеспечить надёжную и долговечную работу створок, специалисты рекомендуют тщательно подходить к выбору исполнительных устройств. Например, перед установкой откатной конструкции многие решают заказать механизмы для автоматики ворот, однако не все понимают, из каких узлов состоит такая система и какие нюансы влияют на её функциональность. В данной статье рассматриваются основные типы приводов, их конструктивные особенности, а также ключевые компоненты, обеспечивающие плавное перемещение створок.
Классификация приводных механизмов по типу движения створки
Линейные приводы
Линейный привод представляет собой электромеханическое устройство, преобразующее вращательное движение вала электродвигателя в поступательное перемещение штока. Такие механизмы часто применяются для распашных ворот с одной или двумя створками. Внутри корпуса расположен червячный редуктор, который обеспечивает высокий крутящий момент и самоблокировку. Самоблокировка предотвращает самопроизвольное открывание створки под воздействием ветровой нагрузки или попытки взлома. Линейные приводы оснащаются концевыми выключателями, регулирующими крайние положения, а также механизмом ручной разблокировки на случай отключения электроэнергии. Для тяжёлых створок используются гидравлические линейные приводы, где рабочей средой является масло, что обеспечивает плавность хода и устойчивость к перепадам температур.
Рычажные системы
Рычажный механизм, или шарнирный привод, отличается от линейного тем, что усилие передаётся через систему тяг и рычагов. Такой тип часто встречается в автоматике для распашных ворот с широкими створками. Основное преимущество — возможность установки на неровных столбах и компенсация геометрических неточностей. В конструкции применяются фрикционные муфты, предохраняющие двигатель от перегрузок при столкновении створки с препятствием. Рычажные приводы бывают подвесными и напольными. Напольные модели требуют защиты от влаги и грязи, поэтому их корпус выполняется из ударопрочного пластика или алюминиевого сплава с герметичными уплотнителями.
Подвесные и консольные решения
Для откатных ворот наиболее популярны консольные механизмы. Здесь створка подвешивается на роликовых опорах, которые перемещаются по направляющей балке. Привод состоит из зубчатой рейки и шестерни, закреплённой на валу редуктора. Такая передача называется реечной. Консольный механизм не требует верхнего направляющего рельса, что позволяет экономить пространство и упрощает очистку прилегающей территории от снега. Подвесные системы, в свою очередь, используются для лёгких створок и предполагают наличие верхней направляющей. Они компактны, но менее устойчивы к боковым нагрузкам. Выбор между консольным и подвесным типом зависит от веса створки, интенсивности эксплуатации и климатических условий.
Ключевые компоненты автоматики ворот
Электродвигатели и редукторы
Сердцем любого привода является электродвигатель. В автоматике ворот применяются асинхронные двигатели с короткозамкнутым ротором, коллекторные двигатели постоянного тока, а также шаговые и сервоприводы. Асинхронные модели просты, надёжны и недороги, но требуют частотного преобразователя для плавного пуска и торможения. Коллекторные двигатели обеспечивают высокий пусковой момент, однако нуждаются в периодической замене щёток. Сервоприводы и шаговые двигатели используются в прецизионных системах, где важна точность позиционирования. Редуктор служит для увеличения крутящего момента и снижения числа оборотов. Наиболее распространены червячные, цилиндрические и планетарные редукторы. Червячная передача обладает свойством самоторможения, что исключает необходимость в дополнительном тормозе.
Передаточные механизмы
Помимо реечной передачи, в автоматике ворот встречаются цепные, ременные и фрикционные механизмы. Цепная передача используется в подвесных системах и требует регулярной смазки. Ременная передача обеспечивает бесшумность, но может проскальзывать при больших нагрузках. Фрикционная передача работает за счёт силы трения между катками и направляющей, однако она чувствительна к загрязнению. Для откатных ворот часто применяют зубчатую рейку с модулем 4 или 6, которая крепится к нижней части створки. Шестерня привода входит в зацепление с рейкой, обеспечивая поступательное движение. Важно следить за параллельностью рейки и направляющей, иначе возникнет перекос и ускоренный износ.
Управляющая электроника и безопасность
Блок управления представляет собой микропроцессорное устройство, которое принимает сигналы от пультов ДУ, кнопок, фотоэлементов и других датчиков. В состав платы входят реле, контакторы, конденсаторы и клеммные колодки. Для безопасности используются фотоэлектрические барьеры, индуктивные петли, а также энкодеры, отслеживающие положение створки. При обнаружении препятствия контроллер даёт команду на реверс или остановку. Современные блоки поддерживают подключение сигнальной лампы, антенны и магнитного замка. Программирование осуществляется через дисплей или с помощью DIP-переключателей. Некоторые модели оснащены интерфейсом для интеграции в систему умного дома.
Выбор привода в зависимости от типа ворот и условий эксплуатации
Распашные ворота
Для распашных конструкций чаще всего применяются линейные или рычажные приводы. Если столбы установлены строго вертикально и расстояние между ними не превышает 3 метров, оптимален линейный привод. При ширине створки более 2,5 метров или наличии неровностей рекомендуется рычажная система. Важно учитывать ветровую нагрузку: для парусных створок требуется запас по крутящему моменту не менее 30 процентов. Также следует предусмотреть механический упор в крайних положениях, чтобы снизить нагрузку на редуктор. Для тяжёлых кованых створок применяются гидравлические приводы, которые обеспечивают плавность и устойчивость к перепадам температур.
Откатные ворота

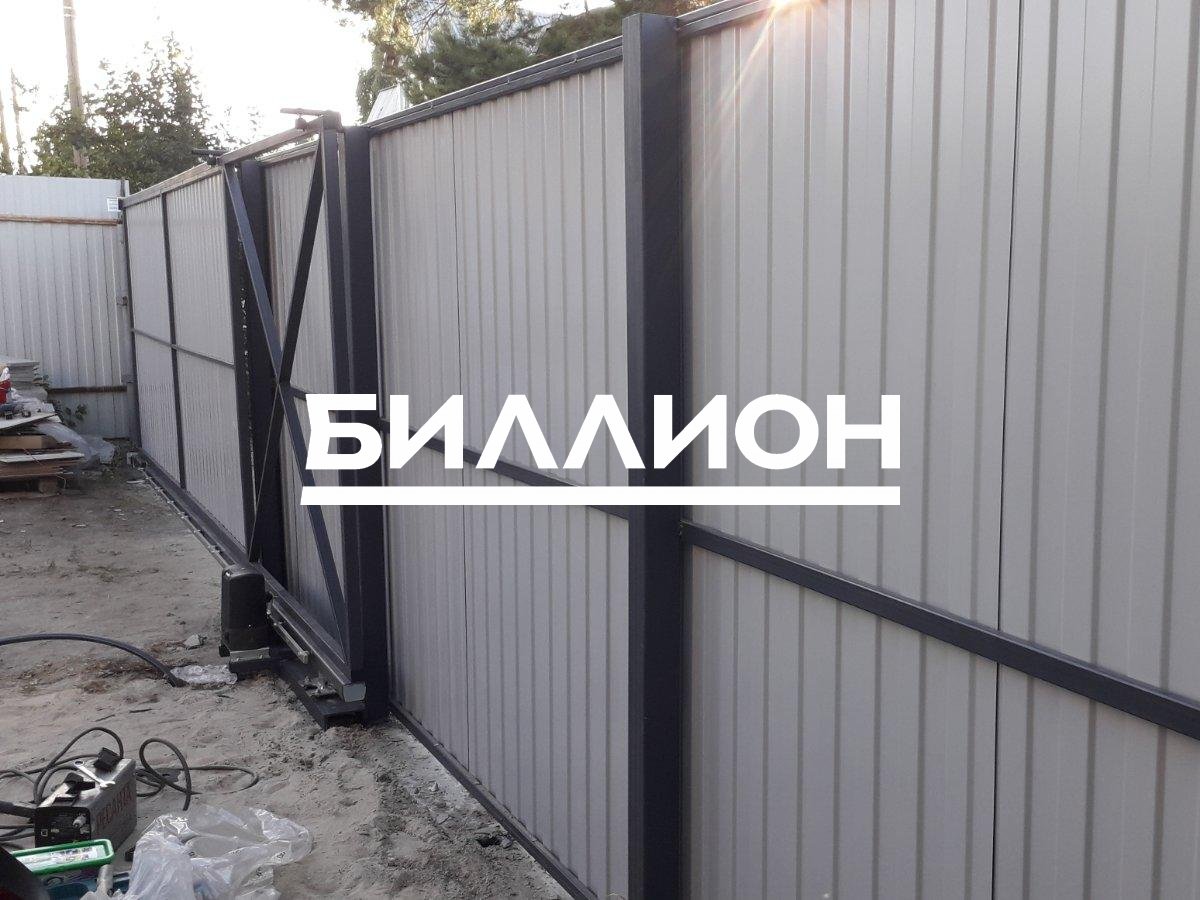

Откатные ворота комплектуются консольным приводом с зубчатой рейкой. Ключевой параметр — вес створки. Для лёгких конструкций до 500 кг подойдут приводы с усилием 600-800 Н. Для тяжёлых промышленных створок массой до 2000 кг и более используются мощные редукторы с цепной передачей и частотным преобразователем. Обязательно наличие уловителя и ловителя, которые фиксируют створку в закрытом положении. Также рекомендуется установка сигнальной лампы и фотоэлементов для предотвращения наезда на препятствие. При интенсивной эксплуатации (более 50 циклов в час) выбираются приводы с масляным охлаждением и принудительной вентиляцией.
Подъёмно-поворотные и секционные ворота
Для подъёмно-поворотных ворот используются торсионные механизмы с пружинами и электрическим приводом, который закручивает вал. Секционные ворота оснащаются направляющими, роликами и подъёмным механизмом с цепным или ременным приводом. Здесь важна точная балансировка полотна, иначе двигатель будет перегружен. Применяются концевые выключатели и энкодеры для контроля положения. Для больших проёмов устанавливаются сдвоенные приводы, работающие синхронно. В холодное время года рекомендуется использовать подогрев направляющих, чтобы избежать обледенения.
Влияние климата и интенсивности
В регионах с суровыми зимами и обильными снегопадами предпочтение отдаётся приводам с высоким классом пылевлагозащиты (IP65 и выше). Смазка должна сохранять текучесть при отрицательных температурах. Для интенсивной эксплуатации на коммерческих объектах выбираются модели с принудительным охлаждением и ресурсом не менее 500 000 циклов. В приморских зонах требуется антикоррозийное покрытие корпуса и нержавеющие крепёжные элементы. Также важно предусмотреть дренаж для отвода талых вод от фундамента.
Энергоснабжение и резервные системы
Резервное питание и ИБП
Автоматика ворот критически зависит от стабильного электропитания. При отключении сети створка может остаться в открытом положении, что снижает безопасность. Для решения проблемы применяются источники бесперебойного питания (ИБП) на основе аккумуляторных батарей. Они обеспечивают работу привода в течение нескольких часов или до 50 циклов. Современные блоки управления имеют встроенный зарядный модуль и автоматическое переключение на резерв. Важно правильно рассчитать ёмкость АКБ, исходя из тока потребления двигателя и требуемого времени автономии. Некоторые системы поддерживают подключение солнечных панелей, что актуально для удалённых объектов.
Защита от скачков напряжения
Электроника ворот чувствительна к перепадам напряжения в сети. Для защиты используются стабилизаторы, реле контроля напряжения и разрядники. Скачок может вывести из строя микропроцессор, конденсаторы и блок питания. Рекомендуется устанавливать УЗО и автоматические выключатели с соответствующим номиналом. Также практикуется гальваническая развязка цепей управления и силовой части. При наличии частотного преобразователя он сам выполняет функции стабилизации, но требует качественного заземления.
Типичные неисправности и методы их устранения
Диагностика и обслуживание
В процессе эксплуатации автоматические ворота могут отказывать по различным причинам. Опытные специалисты выделяют несколько характерных симптомов, требующих вмешательства. Ниже приведён перечень часто встречающихся проблем, с которыми сталкиваются пользователи.
- Створка движется рывками или останавливается — возможен износ щёток коллекторного двигателя, ослабление крепления рейки или неисправность концевого выключателя.
- Привод гудит, но не вращает вал — признак заклинивания редуктора, обрыва цепи или выхода из строя пускового конденсатора.
- Пульт ДУ не реагирует — разряжена батарея, сбилась кодировка транспондера или повреждена антенна радиоприёмника.
- Самопроизвольное открывание — неисправность кнопки стоп, помехи в сети или сбой в блоке управления.
- Срабатывает защита при лёгком препятствии — неверно настроена чувствительность фотоэлемента или энкодера.
Для устранения выявленных неполадок рекомендуется придерживаться следующего алгоритма действий, который позволяет последовательно исключить наиболее вероятные причины.
- Проверить наличие питания на клеммах блока управления и целостность предохранителей.
- Осмотреть механическую часть: направляющие, роликовые опоры, зубчатую рейку и шестерню на предмет люфтов, загрязнений и коррозии.
- Протестировать ручной релиз: перевести привод в аварийный режим и убедиться в лёгкости хода створки.
- Проверить настройки концевых выключателей и энкодера, при необходимости провести повторное программирование крайних положений.
- Замерить напряжение на аккумуляторе пульта и заменить элементы питания.
- При отсутствии результата обратиться к квалифицированному специалисту для диагностики платы управления.
