Фрезы по дереву: общие сведения, типы фрез и рекомендации по выбору

Содержание

Как выбрать?

Выбор и приобретение фрез для работы по металлу – это довольно сложный и длительный процесс. При этом пользователь должен учитывать несколько ключевых факторов. Рассмотрим подробнее основные из них.

  • Для начала нужно определиться с назначением приобретаемого вами устройства. Например, вы можете приобретать детали для металлообработки, для снятия фаски, для ручного фрезера, для обработки, для сверления отверстий, для дремеля, на дрель. Для каждого из этих процессов понадобятся различные типы устройств.

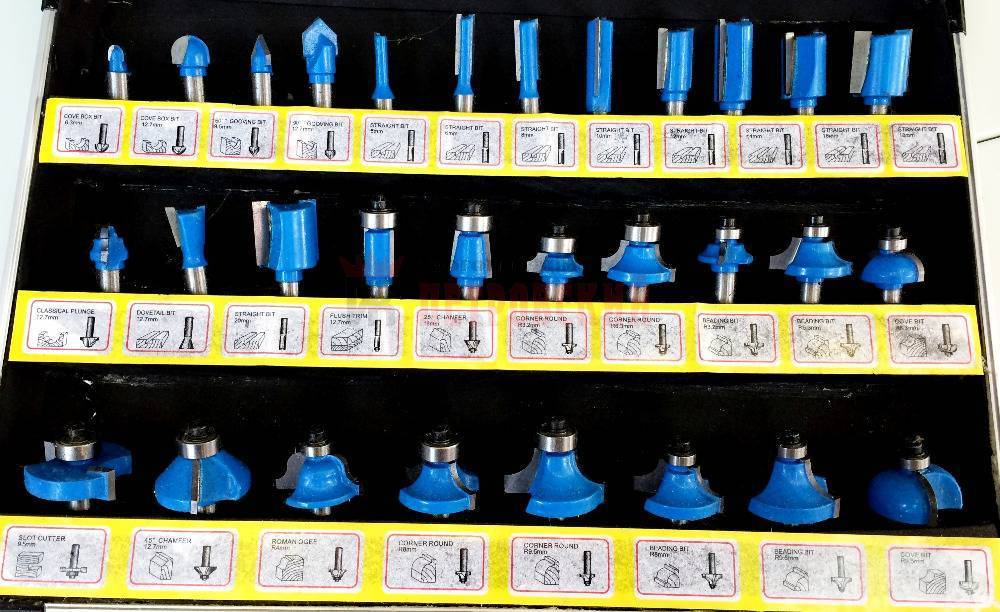

  • Сегодня на строительном рынке для приобретения доступны как одиночные фрезы, так и полноценные наборы таких деталей. Очевидно, что набор будет значительно дороже по стоимости, но, с другой стороны, вам не придется заботиться о приобретении нескольких фрез.

  • С помощью фрез можно осуществлять разнообразные типы работы: грубая обдирка заготовки, чистовая обработка по плоскости, создание канавок, обработка углов и кромок, выборка шпоночных пазов и многое другое. Так, в зависимости от конкретного случая вам может понадобиться угловая, фигурная, шпоночная или фреза другого типа.

  • В связи с широкой распространенностью фрез и востребованностью данных деталей среди пользователей производством, выпуском и продажей таких деталей занимается большое количество компаний (как отечественных и зарубежных). Соответственно, при покупке у пользователя может возникнуть большое количество трудностей, связанных с выбором. В любом случае следует отдавать предпочтение только той продукции, которая была изготовлена проверенным производителем, пользующемся доверием и любовью покупателей.

  • В процессе приобретения фрез обязательно убедитесь в том, что рабочий элемент хорошо сочетается с фрезерным устройством, которое уже у вас есть. В противном случае вы просто зря потратите свои средства.

  • Прежде чем приобретать ту или иную модель фрезы по металлу, нужно изучить отзывы потребителей. Таким образом вы сможете убедиться в том, насколько заявленные производителем характеристики соответствуют реальному положению дел.

Фрезы по дереву: общие сведения, типы фрез и рекомендации по выборуФрезы по дереву: общие сведения, типы фрез и рекомендации по выбору

Примеры фрез по дереву со сменными ножами

Такие лезвия при необходимости несложно демонтировать, чтобы выполнить заточку или сменить на новые. Стоимость новых, безусловно, в любом случае будет ниже стоимости целой фрезы аналогичного качества. Но до полной замены еще, как говорится, «дожить надо». Дело в том, что такие лезвия, как правило, имеют двухстороннюю заточку, а некоторые (как, например, показано на иллюстрации выше в левом ее фрагменте) — даже четырёхстороннюю. То есть если режущие кромки притупились, можно пока не тратить время на их заточку, а просто, сняв крепежные винты, перевернуть лезвия другой стороной наружу и продолжать работу.

Безусловно, стоимость подобных фрез довольно большая, но это вполне оправдывается удобством и длительным сроком их эксплуатации. Поэтому все большее количество мастеров профессионального класса переходит именно на такую оснастку.

Третий тип – это монолитные фрезы. У них режущая кромка сформирована отточенными выступами на самой болванке, примерно так, как это делается на обычных сверлах.

Фрезы по дереву: общие сведения, типы фрез и рекомендации по выбору

Пальчиковые и монолитные фрезы для выборки пазов

Фрезы без подшипников обычно называют пазовыми. Некоторые из них имеют кромки, замыкающиеся на нижнем торце, некоторые снабжаются только торцевыми ножами, как у сверла Форстнера. Такими фрезами возможен заход с вертикальной подачей фрезера, и потому они идеально подходя для выборки проушин и глухих пазов.

Фрезы по дереву: общие сведения, типы фрез и рекомендации по выбору

Фрезами с боковыми кромками изготавливают пазы и борозды только с заходом от края заготовки, иногда их используют для копирования по внутреннему шаблону и изготовления столярных соединений. Большинство фрез этого класса монолитные, по форме могут быть:

  • прямоугольными;
  • трапециевидными;
  • галтельными;
  • клиновидными;
  • фасонными с более сложной формой режущих кромок.

Для выборки глухих пазов с вертикальным заходом идеально подходят спиральные фрезы, у которых винтовые кромки хорошо удаляют стружку, существенно повышая скорость работы. Спиральные фрезы считаются более быстрорежущими, чем обычные, но имеют довольно скудный выбор формы профиля. Тем не менее, галтельные, трапециевидные и V-образные пазы с их помощью нарезаются куда быстрее.

Фрезы по дереву: общие сведения, типы фрез и рекомендации по выбору

Особой разновидностью пазовых фрез можно назвать розеточные, предназначенные для выборки радиальных узоров сложной формы. Работать ими можно как с точечным погружением, так и по шаблону, оставляя паз с равновеликими фасонными бортиками. Также учтите, что почти все виды торцевых фрез могут использоваться и для кромочной обработки либо подрезкой, либо в торец с применением специального ограничителя.

Материалы лезвий и сменные ножи фрез

Прежде чем перейти к описанию фрез, следовало бы уточнить один небольшой нюанс. Для большинства мастеров фреза по дереву  расходный материал, который не подлежит заточке и ремонту. Это лишь отчасти справедливо, так как имеются приспособления для обслуживания фрез, применяемые на конвейере мелкосерийного производства.

Фреза по дереву состоит из основы и набора ножей. Механическое крепление ножей позволяет выполнить их тонкую калибровку, благодаря чему все изделия из партии будут идентичными, даже если в процессе изготовления случится поломка фрезы. Подобная конструкция необходима, когда определённая технологическая операция по обработке производится постоянно, и на фрезу ложится значительная нагрузка

Для комплектов фрез, формирующих ответные части деталей, это особенно важно

Лезвия фрезы могут быть как сменные, так и напаиваемые. Их изготавливают из одинаковых материалов. Если не брать в расчет специальные фрезы для обработки пластика, искусственного камня и цветных металлов, для фрезы по дереву применяют ножи, имеющие классификацию HSS (быстрорежущие) и HM (твердосплавные). Ножи HM имеют тупые углы заточки кромок, за счёт чего повышается их рабочий ресурс при работе с плотными породами древесины. Быстрорежущие ножи HSS заточены под более острым углом, поэтому ими хорошо обрабатывать мягкие волокнистые породы.

Фрезы фигирейные

Специальный вид изделия для изготовления филенок и похожих на них деталей. Бывают односторонние и двухсторонние. Глубокий заход в тело заготовки создает сложности в работе. Режущая кромка в процессе обработки захватывает большую массу древесины.

Фреза вязнет, либо начинает вибрировать. Опытные мастера проходят сначала деталь кромочным, пазовым аналогом, оставляя небольшой припуск. Чистовую обработку делают затем фигирейной фрезой, которая легко справляется с подавленной задачей. Двухсторонние модели данного изделия могут создавать рисунок различной формы на лицевой и обратной стороне заготовки.

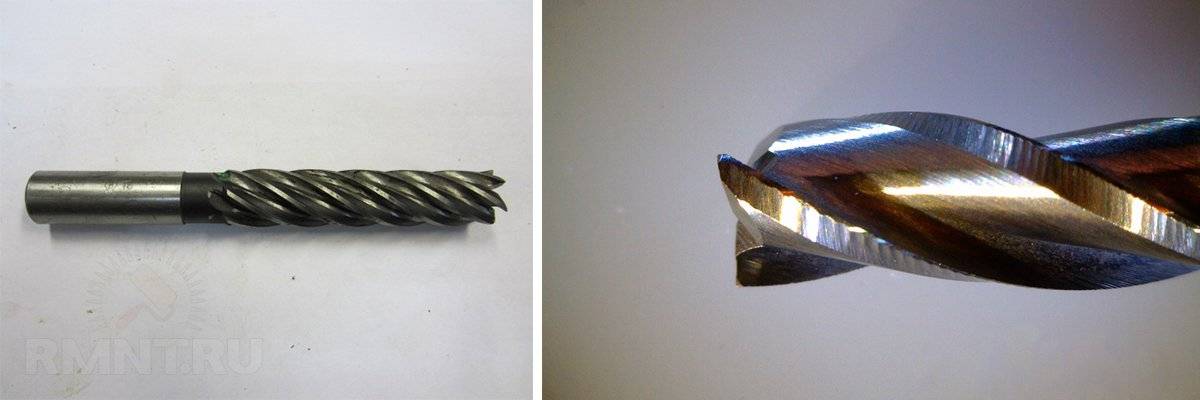

Фреза из сверла своими руками

В этом видеоуроке показано, как сделать фрезу из сверла, анализируются отличия двух инструментов, достоинства и недостатки каждого из них.

Результат повторяемости этого метода своими руками очень хороший, но от полученного изделия не ждите каких-то сверхъестественных способностей, все же твердосплавная спиральная фреза гораздо лучше. Хотя с другой стороны сверло стоит 20 руб.

Фреза восьмерка около полутора тысяч. Поэтому решать вам. Дело мастера показать, как это сделать проще. В этом китайском магазине вещи для мастеров.

Начать нужно с маркера. Прежде всего будем точить две одинаковые спирали, и чтобы не ошибиться, нужно одна спираль пометить маркером. Нужно понять, какие действия надо произвести и какой результат нужен. Рассмотрим, какое сечение в срезе.

Они делаются из цилиндра, одинаковые у них выемки, которые обеспечивает наличие режущей кромки. У сверла возле нее полочка. Это цилиндрическая часть, которая присутствует у любого такого инструмента. Дальше идет ступенька и цилиндрическая часть.

Фрезы по дереву: общие сведения, типы фрез и рекомендации по выбору

Для чего нужна затыловка?

Воздушные потоки, которые проходят, лучше охлаждают фрезу. Если мы возьмем цилиндрическое отверстие, в котором происходит вращение, то здесь происходит движение воздуха, рабочая поверхность лучше охлаждается.

Популярные статьи  Увлажнители воздуха: ТОП-15 лучших моделей в 2021 году

Во-вторых режущая кромка. Здесь резанию не препятствует ничего, у нас только одна точка касания. Вихревые потоки способствуют удалению стружки. Электроника для самоделок в китайском магазине.

Если мы берем сверло и стачиваем вдоль по спирали, за один проход мы снимаем слои, пока не дойдем до нужного профиля. Мелкими полосками мы снимаем и делаем затыловку. Она должна быть обязательно на одной грани и на другой.

Рассмотрим станок. Он бытовой, но подходит очень хорошо для заточки фрез. Здесь сверло приходится держать под определенным углом и в данном случае ему ничего не мешает. В других станках эта щека отстоит дальше от камня, там совсем полого расположить к камню не получается.

Если приложим сверло, положим его так, чтобы оно касалась двумя точками на это ребро. Мы можем видеть, в какой точке нарезки происходит касание камня.

Если меняем угол на более пологий, то точка касания смещается к режущей кромке. Не следует сразу приближаться к ней. Нужно как можно полого задать положение сверла. Так же в зависимости от наклона.

При горизонтальном расположении происходит затыловка задней части.

Затачивать будем следующим образом. Будем прижимать сверло пальцем и протаскивать, прижимать и протаскивать. Но поскольку кромка затачивается, а пальцем прижимаем, она режет палец. Намотайте пластырь или изоленту, что защитит пальцы.

Для чего одна канавка черная, одна белая? Сначала протачиваем белую канавку, потом под тем же углом черную. Это обеспечит равномерное снятие граней. Потом задаем угол, опять протачиваем белую канавку. Дальше – черную.

При вращении сверла, на сколько хватает длины пальцев, не следует стремиться к тому, чтобы заточить все режущую кромку. Все равно рабочей длиной работать не сможете. Кроме того, оно ослабнет и получившаяся фреза будет очень мягкая, она будет петь, вибрировать. При этом она из-за дребезга начинает выхватывать материал. Продолжение на видео канала с 8 минуты.

Цилиндрические фрезы — их разновидности и назначение

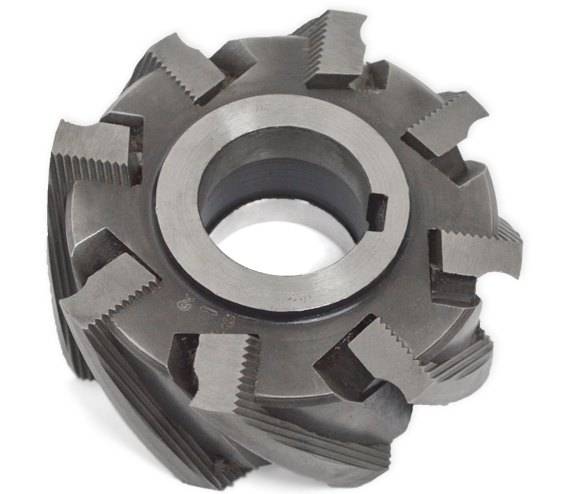

Для работы со сложными деталями и заготовками применяются цилиндрические фрезы. Для изготовления оснастки применяются такие виды сталей, как легированная, углеродистая и быстрорежущая. Выпускается оснастка с режущими кромками прямого и наклонного (винтового) типа. Оснастка эффективно справляется не только со сложными и многослойными поверхностями, но еще и с такими видами материалов, как чугун, конструкционная и жаропрочная сталь, оргстекло, а также стеклопластик.

Фрезы по дереву: общие сведения, типы фрез и рекомендации по выбору

Особой популярностью пользуются устройства, которые имеют винтовую форму режущей части. Они более эффективны, но самое главное, позволяют выполнять работку качественно

Для достижения высокой точности обработки, фрезеровщику немаловажно учитывать нагрузку, которую испытывает конструкция (зависит от типа обрабатываемого материала)

Цилиндрическая фреза с прямыми зубьями нашла свое применение в обрабатывании поверхностей на заготовках, к которым имеется прямой доступ. Найти такой вид режущей оснастки достаточно трудно, так как они не пользуются популярностью, и выпускаются далеко не всеми производителями. Фреза цилиндрическая с винтовой формой зубьев используется для обрабатывания поверхностей заготовок с узкими участками или труднодоступными местами. Чтобы уменьшить осевую нагрузку, применяются оснастки, имеющие разные углы наклона рабочей части. Их еще называют сдвоенными, так как их зубцы имеют разные углы наклона. За счет такой конструкции режущих кромок, в процессе резки происходит уравновешивание нагрузки.

Фрезы по дереву: общие сведения, типы фрез и рекомендации по выбору

В группе цилиндрических фрез имеются насадки, которые также называются «кукуруза». Свое название они получили посредством прямого сходства с овощной культурой. Применяется «кукуруза» для обработки уступов, а также с целью прорезывания канавок.

Обработка кромок такой универсальной фрезой позволяет выполнять и рамочное соединение (под углом в 90 градусов), и по пласти

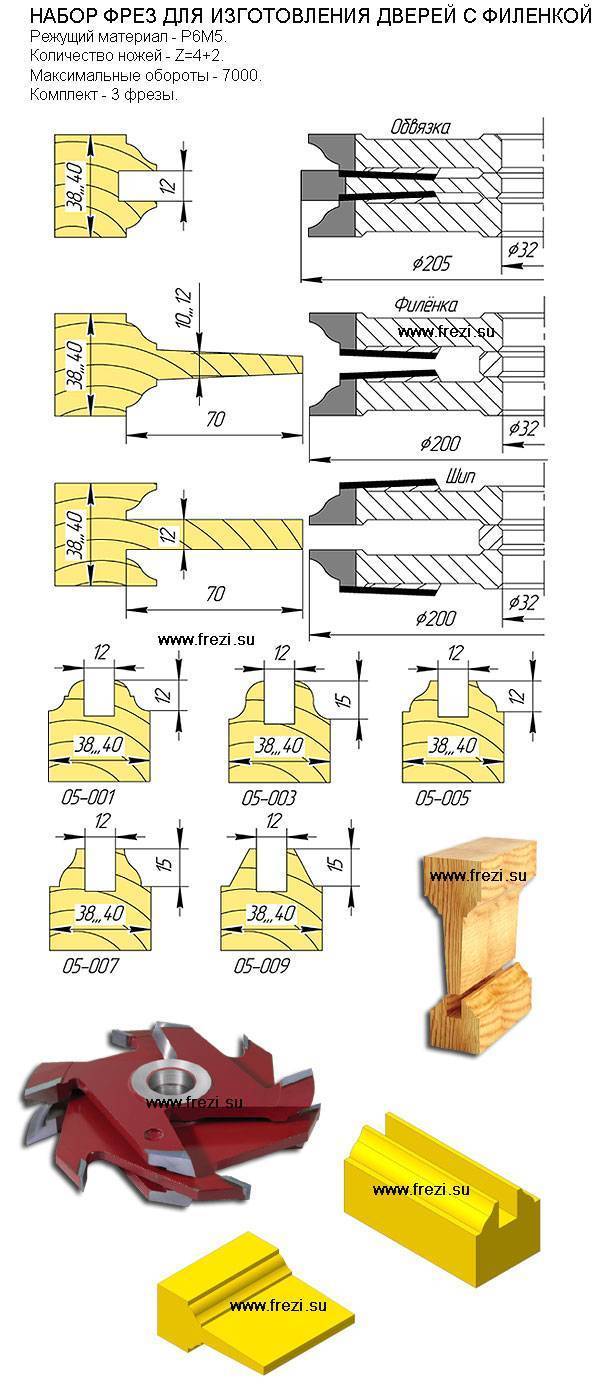

Фигирейные фрезы

Фигирейные фрезы применяются обычно для изготовления крупных деталей, требующих или точной подгонки для сборки, или (и) сложной внешней конфигурации. Характерные примеры – филенки для дверей или мебели, деревянные плинтусы, декоративные планки и другие подобные детали интерьера.

Как правило, фрезы имеют весьма внушительные размеры и массу, поэтому использовать их следует только с мощными фрезерами, не менее 1500 Вт.

Фигирейные горизонтальные фрезы

Предназначены для формирования края филенки. Следует сразу оговориться, что за один проход кромка филенки не получается – требуется дополнительная обработка шипа с противоположной стороны.

Несколько примеров – в таблице:

Фрезы по дереву: общие сведения, типы фрез и рекомендации по выбору Фрезы по дереву: общие сведения, типы фрез и рекомендации по выбору Фрезы по дереву: общие сведения, типы фрез и рекомендации по выбору
Фрезы по дереву: общие сведения, типы фрез и рекомендации по выбору Фрезы по дереву: общие сведения, типы фрез и рекомендации по выбору Фрезы по дереву: общие сведения, типы фрез и рекомендации по выбору

Фигирейные двухсторонние горизонтальные

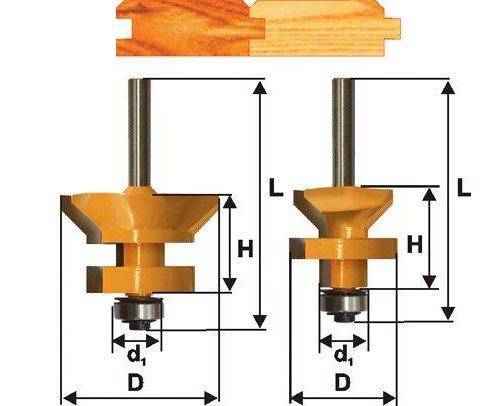

Это обычно насадные фрезы, которые позволяют одним проходом и формировать лицевую сторону филенки, и вырезать шип для вставки пазы рамы. Стоимость, безусловно, выше, но и производительно тоже вдвое возрастает.

Фрезы по дереву: общие сведения, типы фрез и рекомендации по выбору Фрезы по дереву: общие сведения, типы фрез и рекомендации по выбору Фрезы по дереву: общие сведения, типы фрез и рекомендации по выбору

Фигерейные вертикальные фрезы

Как понятно уже, наверное, по иллюстрации, эти фрезы служат для формирования плинтусов. Впрочем, и у них есть определенная универсальность – если варьировать область контакта фрезы с деревянной заготовкой.

Фрезы по дереву: общие сведения, типы фрез и рекомендации по выбору

Что такое ручной фрезерный станок

Ручным фрезерным станком в домашних условиях обрабатываются мелкие деревянные детали. Рассмотрим, какие бывают комплекты фрез и для чего они используются.

Основное применение:

  • Для установки дверей
  • Для монтажа оконных рам (рамочные фрезы)
  • При обтачивании небольших брусков и планок
  • При создании отверстий для установки дверных и оконных замков

Фрезер используется только в точечных работах на небольших деревянных участках.

Мощность инструмента бывает:

Лёгкой

Лёгкая модель имеет мощность до 750 Вт. Подходит для выполнения мелких работ в домашних условиях.

Средней

Обладая мощностью 750–900 Вт, модель является востребованной. Это незаменимый помощник во время монтажа мебельной обвязки и создания фигурных деталей из деревянных брусков.

Тяжёлой

Тяжёлая модель используется для выполнения профессиональных изделий. Она имеет мощность 900–1200 Вт.

Полезные рекомендации

Важно понимать, что фрезы — расходный материал. Они, как правило, стачиваются в самый важный момент

Именно поэтому опытные специалисты рекомендуют приобретать их с запасом. В результате резцов точно хватит на реализацию запланированного объема работ.

Время от времени рекомендуется смазывать опорный подшипник. Это позволит увеличить срок его эксплуатации. Многие меняют насадную фрезу, если она затупилась во время рабочего процесса.

Не стоит спешить с этим. Первое, что стоит сделать — перевернуть лезвие на другую сторону. Такие модели имеют двухстороннюю заточку, поэтому точно удастся завершить операцию.

Покупка подходящего ручного станка — это не вся процедура. Необходимо комплексно подойти к выбору резцов, представленных в широком разнообразии. Это позволит выполнять задуманную работу качественную и быстро. При этом следует активизировать внимательность и аккуратность.

Типы конструкции фрез

Со сложной модификацией дороже, чем монолитные.

Сборные

Выбрать не составит труда — сотни в продаже на российском рынке. Установлена болванка стандартной для модификации формы. Кромки находятся на окончании.

Со сменными режущими кромками

Эти модели существенно дольше служат из-за геометрических нюансов. Ножи производятся с двумя сторонами. Если одна сторона затупилась в процессе резки дерева, то просто сменяется на другую сторону. Естественно, такое приспособление получается выгодней в два раза потребителю.

Монолитные

Кромки выточили прямо в основании прибора. Отломаться режущая часть от кромки не может физически, даже при большой силе воздействия. Минус состоит в том, что последующему затачиванию не подвергаются. Смена происходит после 2-3 использования.

Бор-фрезы или шарошки

С помощью шарошечных фрез можно придавать отверстиям или краям вырезанных пазов определенную конфигурацию, проводить их доводку. Используют их и для декоративного оформления плоскостей – для своеобразной «гравировке» по древесине.

Пазовые фрезы

Функциональность понятна из названия. Такими фрезами обычно выбираются пазы различного предназначения, как для создания соединительных узлов деталей, так и для, например, декоративного оформления изделий.

Пазы могут выбираться как от края детали к ее середине, так и в любом месте на плоскости – заточка большинства пазовых фрез позволяет проводить вертикальное погружение режущей части в материал (хотя, в отличие от концевых, эта функция не является превалирующей).

Всю многочисленную группу пазовых фрез можно разделить на несколько подгрупп

Пазовые прямые, галтельные и галтельные V-образные

Одна из простейших фрез – пазовая прямая. Нередко в обиходе ее именуют «пальчиковой». По выборке схожа с погружными концевыми фрезами цилиндрической формы. После прохода образует паз установленной ширины с перпендикулярным расположением стенок и дна. Может различаться шириной выбираемого паза и глубиной выборки (длиной рабочей части фрезы). При необходимости ширину паза можно увеличивать дополнительными проходами со смещением инструмента на нужное расстояние.
Пазовая галтельная фреза выбирает канавку с округлым дном (галтель). В зависимости от глубины погружения, стенки паза могут представлять собой дугу вплоть до 180 градусов, либо вначале иметь перпендикулярный поверхности участок с последующим закруглением. Фреза часто используется для декоративного оформления изделий.

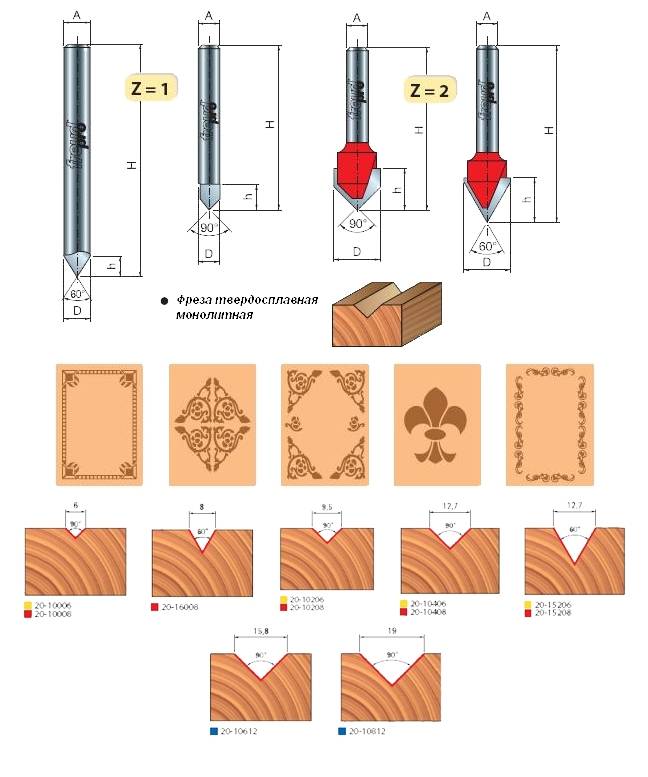

Галтельная V-образная. В отличие от обычной галтельной, имеет заострённый наконечник и выбирает паз с направленным вниз углом, по типу латинской буквы V. По применению схожа с рассмотренной выше. Ширина паза и величина угла в вершине может быть различной.
Популярные статьи  Какие обои лучше выбрать для кухни: обзор, сравнение + практические советы

Пазовые конструкционные

Фреза для выборки паза типа «ласточкин хвост» – одного из самых надежных соединений деревянных деталей.
Фреза для выборки Т-образного паза, нередко применяемого в том числе и в качестве направляющей для перемещения подвижных деталей. Может также использоваться для вырезки срытых петель для навешивания изделий на стену.
Фреза, схожая с предыдущей, но выбирающая скрытый паз трапециевидной формы.

Пазовые фасонные

Эти фрезы представлены в большом разнообразии – они позволяют выбирать разы сложной симметричной формы. Кроме того, ими можно при необходимости проводить и обработку торцевых кромок заготовки.

Очень часто, если эти фрезы используются для декорирования поверхностей, то их пускают в ход после прохода прямой пазовой фрезой. Так как иначе на режущие кромки выпадает слишком высокая нагрузка, приводящая к быстрому выходу из строя.

Образцы распространенных фасонных фазовых фрез показаны в таблице:

Кромочные фрезы

Это – очень многочисленная группа, которую тоже можно с некоторой долей условности разделить на несколько подгрупп. Отличительная черта большинство кромочных фрез – наличие опорных подшипников. Это позволяет производить обработку торцевых сторон заготовок не только с и использованием направляющих фрезерного стола, но и с применением шаблонов, в том числе – сложной криволинейной формы.

Кромочные прямые

Фрезы предназначены для получения ровных кромок, перпендикулярных плоскостям заготовки. Опорный подшипник может располагаться снизу или сверху. Диаметр подшипника бывает равным диаметру фрезы, но применяются и другие, большего или меньшего размера, что даже несколько расширяет возможности оснастки, например, для пропорционального увеличения или уменьшения деталей относительно шаблона.

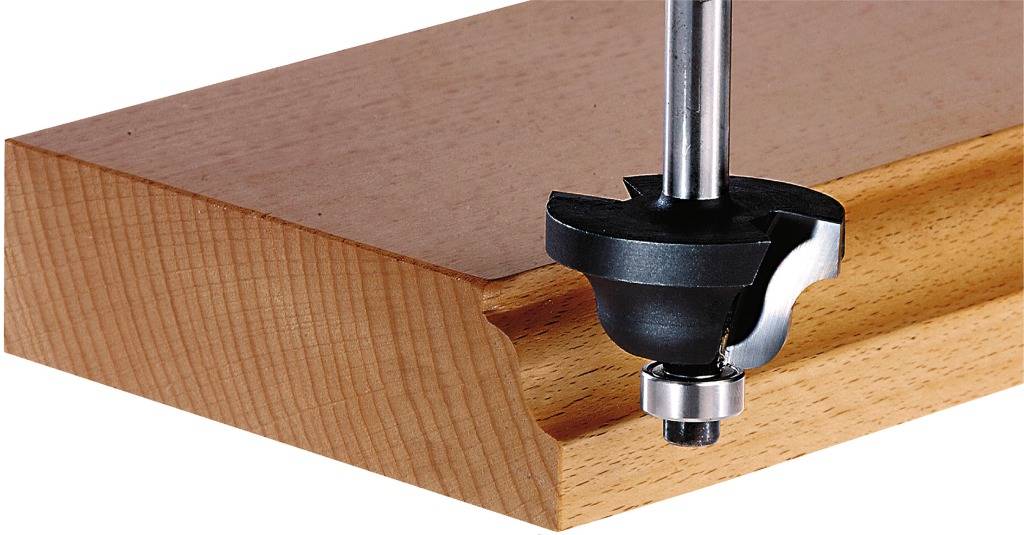

Кромочные калевочные

Фрезы позволяют придать торцевым сторонам заготовки выпуклую или, наоборот, вогнутую округлую или волнистую форму различной конфигурации. Широко используются для чистовой обработки заготовок для придания им декоративных качеств. Могут применяться и для созданий сложных художественных орнаментов.

К кромочным калевочным можно отнести и фрезу, скругляющую торец заготовки с обеих сторон за один проход, например, при изготовлении столешницы. В таких фрезах часто предусматривается возможность изменения расстояния между верхней и нижней режущими кромками, расположенными симметрично.

Типы фрез по способу обработки материала

Переходим, наконец, к рассмотрению разнообразия фрез, позволяющего подобрать оснастку для тех или иных видов работ с деревянными заготовками.

Концевые фрезы

Такие фрезы можно, в принципе, отнести и просто к пазовым, но их выделяют на общем фоне за схожесть с обычным сверлом. По сути, о них только что рассказывалось, когда речь шла об оснастке со спиральным расположением режущих кромок. И иллюстрация, хорошо показывающая строение таких фрез, уже размещена выше.

Концевые фрезы имеют отличающуюся от обычного сверла заточку торцевой части, но это не мешает им хорошо вертикально погружаться в обрабатываемый материал. А отверстие, получаемое с их помощью, получает практически ровное дно.

Фрезы по дереву: общие сведения, типы фрез и рекомендации по выбору

Что такое фрезер?

Фрезер – это инструмент для фрезерования: резания материала вращающейся фрезой, направленной перпендикулярно обрабатываемой поверхности. С помощью фрезерования в материале можно получить прямые и фигурные пазы, отверстия сложной формы; можно профилировать прямые и фигурные кромки. Все перечисленное в полной мере относится и к ручным фрезерам – инструменту, о котором пойдет речь в этой статье.

Конструктивно ручной вертикальный фрезер устроен очень просто – цанговый патрон закреплен прямо на валу электродвигателя, сам электродвигатель помещен в корпус, который может перемещаться вверх-вниз по направляющим штангам, жестко закрепленным на опорной площадке (подошве).

Кроме наиболее распространенного и универсального вертикального ручного фрезера, на рынке представлено также насколько узкоспециализированных видов:

Кромочный фрезер (триммер) – как следует из названия, предназначен для обработки кромок. В сущности, является вертикальным фрезером, оптимизированным для обработки исключительно кромок

Применяется профессиональными мебельщиками, домашнему мастеру лучше обратить внимание на более универсальные вертикальные фрезеры

Ламельный фрезер – еще один узкоспециальный инструмент мебельщиков для выборки овальных пазов под ламели.

Ротационный или плиточный фрезер – а этот инструмент обычно приобретается мастерами-отделочниками для тонкой работы по керамической плитке.

Хотя первоначально ручные фрезеры создавались для работ по дереву, современные фрезеры способны обрабатывать также искусственный камень, пластики и мягкие металлы. Фрезер сложно назвать универсальным инструментом, но многие операции, которые выполняются фрезером, практически невозможно сделать чем-то другим. Все это делает фрезер незаменимым инструментом для любого мастера. Вот краткий перечень возможностей ручного фрезера:

  • выборка четверти (открытого паза – «ступеньки» — с края доски)
  • фигурное или прямое профилирование кромки (мебельный фасад, крышка стола)
  • выполнение пазов, шлицев, фальцев, гнезд (для соединения деталей друг с другом)
  • изготовление посадочных мест для дверных замков и петель
  • вырезание плоских деталей различной формы
  • вырезание отверстий различной формы в плоских деталях
  • декоративная резьба и гравировка

Некоторые модели позволяют производить шлифование поверхностей, изготовление парных отверстий, фрезерование керамической плитки. Но, хотя перечень обрабатываемых ручными фрезерами материалов достаточно велик, основным рабочим материалом для фрезеров остается дерево. И, соответственно, основными его пользователями являются столяра, мастера-отделочники и мебельщики.

Кольцевые или корончатое сверло

Для получения отверстий в металлических заготовках применяются кольцевые фрезы, которые еще также называют корончатыми сверлами или коронками. В сравнению со спиральным сверлом, корончатое сверло обеспечивает повышенную производительность (скорость сверления в 4 раза выше), но самое главное, они позволяют сверлить отверстия больших диаметров.

Применяются кольцевые фрезы не только с ручным фрезером, но и магнитными дрелями. В быту кольцевые насадки можно применять на электродрелях, только при этом сверлить разрешается металл, толщина которого не должна превышать 4-5 мм.

В конструкции корончатых сверл имеются центрирующие сверла, которые играют роль керна. Рассматриваемые оснастки также выпускаются двух типов — с подшипниками и без. С подшипниками насадки применяются для работы на ручном фрезере с целью обрабатывания кромок детали. Безподшипниковые коронки позволяют производить обработку на любом участке заготовки, но для точных работ они не подходят.

Это интересно! Кольцевые фрезы пользуются популярностью в хозяйстве для сверления отверстий в листовых материалах. Чтобы просверлить отверстие большого диаметра в толстом металле, понадобится не только качественная фреза из твердосплавных материалов, но еще и мощные электроинструменты.

Пальчиковые и монолитные фрезы для выборки пазов

Фрезы без подшипников обычно называют пазовыми. Некоторые из них имеют кромки, замыкающиеся на нижнем торце, некоторые снабжаются только торцевыми ножами, как у сверла Форстнера. Такими фрезами возможен заход с вертикальной подачей фрезера, и потому они идеально подходя для выборки проушин и глухих пазов.

Фрезы по дереву: общие сведения, типы фрез и рекомендации по выбору

Фрезами с боковыми кромками изготавливают пазы и борозды только с заходом от края заготовки, иногда их используют для копирования по внутреннему шаблону и изготовления столярных соединений. Большинство фрез этого класса монолитные, по форме могут быть:

  • прямоугольными;
  • трапециевидными;
  • галтельными;
  • клиновидными;
  • фасонными с более сложной формой режущих кромок.

Для выборки глухих пазов с вертикальным заходом идеально подходят спиральные фрезы, у которых винтовые кромки хорошо удаляют стружку, существенно повышая скорость работы. Спиральные фрезы считаются более быстрорежущими, чем обычные, но имеют довольно скудный выбор формы профиля. Тем не менее, галтельные, трапециевидные и V-образные пазы с их помощью нарезаются куда быстрее.

Фрезы по дереву: общие сведения, типы фрез и рекомендации по выбору

Особой разновидностью пазовых фрез можно назвать розеточные, предназначенные для выборки радиальных узоров сложной формы. Работать ими можно как с точечным погружением, так и по шаблону, оставляя паз с равновеликими фасонными бортиками. Также учтите, что почти все виды торцевых фрез могут использоваться и для кромочной обработки либо подрезкой, либо в торец с применением специального ограничителя.

Общее строение фрез по дереву для ручного фрезера

По сути, обязательных основных элементов конструкции — всего два.

Прежде всего, это хвостовик (поз. 1), который зажимается в патроне фрезера и через который, соответственно, передается вращающий момент.

Рабочая область или головка (поз. 2) – та в которой расположены лезвия (ножи, резаки — их по-разному называют в различных источниках). Режущая кромка может быть прямой или же иметь весьма замысловатую конфигурацию, что и предопределяет возможности конкретной фрезы.

Про разнообразие конфигураций режущих головок фрез в основном-то и пойдет речь ниже – это основной критерий выбора.

Наконец, на фрезе могут быть дополнительные элементы (на данной иллюстрации это опорный подшипник — поз. 3), или упрощающие выполнение фрезеровальных работ, или расширяющие возможности фрезы. Например, подшипники очень помогают при изготовлении или обработке деревянных деталей по имеющимся шаблонам – получается в буквальном смысле слова копирование контуров. Кроме подшипников, это могут быть стопорные муфты, калибровочные втулки или шайбы, винты, позволяющие перебрать разборную фрезу и разместить ее режущие детали в нужной последовательности.

Популярные статьи  Как задраять водопропускную трубу?

Размеры хвостовиков фрез

Хвостовики фрезы характеризуются двумя размерами – диаметром и длиной.

Длина во многом зависит от предназначения фрезы. Но порой случаются ситуации, когда при выборе, например, глубоких пазов, длины становится недостаточно. С аналогичной проблемой можно столкнуться и в том случае, если ручной фрезер устанавливается под специальным фрезерным столом, и толщина столешницы также «съедает» некоторую часть длины хвостовика.

Фрезы по дереву: общие сведения, типы фрез и рекомендации по выбору

Что такое фреза, каково назначение этого режущего элемента

Ручной фрезер представляет собой удобный и эффективный инструмент, предназначенный для обработки пиломатериалов, в том числе фасонных, а также плоских поверхностей. Кроме этого данное устройство подходит для формирования различных технологических выемок, например, пазов, гребней, углублений под установку петель. Для этого достаточно купить фрезы соответствующей конфигурации. Каждый такой элемент обладает индивидуальными конструкционными особенностями и используется для выполнения определенных функций.

Сегодня не представляет никаких проблем приобрести как сам ручной фрезер, так и рабочие насадки, превращающие такое устройство во многофункциональное оборудование

Назначение ручной фрезы по дереву:

  1. Кромочная обработка – предполагается использование фрезы для сращивания древесины для ручного фрезера, когда требуется соединить между собой различные заготовки путем соединения шип/паз.
  2. Врезка петель и прочей фурнитуры.
  3. Декорирование – в этом случае фрезы используются для формирования на поверхности плоских изделий объемных форм, а также для изготовления деревянных заготовок со сложной конфигурацией.

Профессионалы знают десятки вариантов использования фрез на ручном фрезере. Однако чтобы правильно определиться с выбором режущих деталей для инструмента, желательно изучить официальную классификацию существующих изделий. Разобравшись, какими бывают фрезы и особенности их использования, сделать выбор будет гораздо легче.

В первую очередь нужно обратить внимание на единицу измерения диаметра хвостовика. Для этого могут использоваться миллиметры или дюймы. Единица измерения зависит от типа цанг, которые включены в комплектацию фрезера

Эти компоненты предназначены для зажима хвостовика. Если размер исчисляется в миллиметрах, то самыми распространенными вариантами будут изделия диаметром 6, 12 и 8 мм. Если же в качестве единицы измерения взяты дюймы, в этом случае можно будет купить фрезы для ручного фрезера всего двух размеров — ½ и ¼

Единица измерения зависит от типа цанг, которые включены в комплектацию фрезера. Эти компоненты предназначены для зажима хвостовика. Если размер исчисляется в миллиметрах, то самыми распространенными вариантами будут изделия диаметром 6, 12 и 8 мм. Если же в качестве единицы измерения взяты дюймы, в этом случае можно будет купить фрезы для ручного фрезера всего двух размеров — ½ и ¼.

Перед тем как выбрать фрезу, надо в первую очередь определиться со способом ее крепления, а точнее, в каких единицах измеряются диаметр хвостовика — дюймах или миллиметрах

Виды фрез для ручного фрезера по дереву: типы конструкций

На рынке представлены десятки вариантов изделий с различным назначением и стоимостью. Если рассматривать конструкционные особенности режущих элементов, можно выделить следующие виды фрез по дереву для ручного фрезера:

  1. Сборные – имеют вид болванки с приваренными режущими кромками. Эти фрезы очень просты в изготовлении, поэтому большинство изделий, представленных на рынке, имеют подобную конструкцию.
  2. Со сменными кромками – изделия укомплектованы сменными режущими кромками, имеющими двухстороннюю заточку. Когда нож с одной стороны затупляется, фрезу можно перевернуть и использовать дальше.
  3. Монолитные — фрезы, в основании которых выточены режущие кромки. Они редко ломаются, однако после нескольких заточек деталь придется сменить.

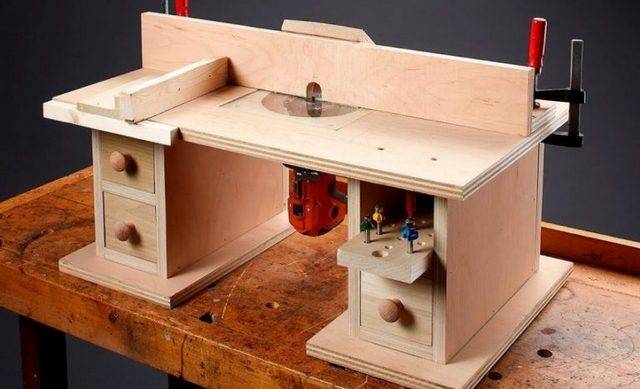

С помощью ручного фрезера можно создавать всевозможные профили, выемки или пазы, используя широкий ассортимент насадок

Виды фрез по дереву: классификация изделий по типу лезвий

Фрезы могут иметь вертикальное, спиральное или наклонное расположение лезвий. Изделия с прямыми кромками будут срубаться с заготовки кусочки древесины, что увеличивает вероятность того, что в процессе нарезки появятся сколы. В результате этого существенно снижается качество фрезеровки. С наклонными лезвиями такого не происходит.

Потребители могут купить фрезы по дереву с двумя типами лезвий:

  1. Быстрорежущими (HM) – применяются на поверхностях, выполненных из древесины мягких пород.
  2. Твердосплавными (HSS) – используются для обработки твердых поверхностей.

Изделия с твердосплавными лезвиями имеют более высокий температурный коэффициент и обладают улучшенными характеристиками, что сказывается на их стоимости.

Фрезы по дереву из твердосплавных пластин используются преимущественно для обработки твердой древесины

Советы и рекомендации при выборе наборов фрез

Есть несколько советов, которые помогут выбрать правильные фрезы.

  1. Существуют модели с подшипниками и без них. Подшипники используются, если нужно копировать несколько деталей или обрабатывать торцы. В остальных случаях они не требуются.
  2. Размер хвостовика, который полностью соответствует размеру фрезера, иначе не получится использовать изделие.
  3. Если планируется обрабатывать твердые породы дерева, то лучше выбирать модели HSS. Они созданы из быстрорежущей стали. Для древесины мягких пород подойдут HM (твердосплавные фрезы).

Выбирая наборы из данного ТОП-листа, можно быть уверенным в их качестве. Стоимость варьируется, исходя из того, к какому ценовому сегменту относятся материалы, поэтому каждый может найти вариант, подходящий под его финансовые возможности.

Фрезы комбинированные

Применяются для сплачивания и сращивания деревянных заготовок – объединения их по кромке (для угловых соединений) или торцевой части (для получения широкой доски из нескольких мелких). Комбинированные фрезы объединяют в себе пазовые и шиповые, и рассчитаны, чтобы за один проход создавать оба этих элемента. Использование фрезеровки для этой цели увеличивает склеиваемую площадь досок и отшлифовывает поверхности для их максимального прилегания друг к другу.

Комбинированные универсальные

Позволяют получить совмещаемые плоскости с шипом и пазом, расположенными под углом друг к другу. Используется одна и та же фреза для обеих сращиваемых заготовок – так как ее не приходится менять, это ощутимо уменьшает время обработки.

Пазо-шиповые

Используется комплект из двух отдельных фрез – для создания паза в одной заготовке и шипа в другой. Дополнительных промеров и подгонок не потребуется, так как размеры режущих кромок уже рассчитаны при изготовлении инструмента.

Фрезы по дереву: общие сведения, типы фрез и рекомендации по выбору

Для изготовления вагонки

Используются по тому же принципу, что и пазо-шиповые, но позволяют получить соединение фигурной формы с большей площадью соприкосновения заготовок, что улучшает характеристики изготавливаемой таким способом вагонки.

Фрезы по дереву: общие сведения, типы фрез и рекомендации по выбору

Комбинированные рамочные

Наборные фрезы, позволяющие в нужном мастеру порядке располагать на оси режущие лезвия. Состоят из основания, режущих лезвий, упорных подшипников (одного или нескольких), стопорной шайбы и гайки-фиксатора. При изменении конфигурации фрезы ее основание не вынимается из цанги фрезеровочной машины, чтобы сохранить ее первоначальную настройку.

Виды фрез в зависимости от способа изготовления

Существуют сборные и монолитные инструменты. Сборный тип представляет собой болванку, на которую в заводских условиях были напаяны лезвия. Острая часть детали производится из специальной инструментальной стали либо же из твердосплавных типов металлов.

Монолитные виды фрез по дереву изготавливаются из цельного металла. Чаще всего производители используют инструментальную сталь. Они изначально включают в себя лезвия. Оба варианта хорошо себя зарекомендовали на деревообрабатывающих предприятиях.

Нужно учитывать, что фрезы с напаянным типом лезвий не перетачиваются.

Также существуют фрезы со сменными лезвиями (подвид сборного инструмента). Их можно и нужно менять по мере изнашивания. Это самый практичный вариант для тех, кто занимается фрезеровкой постоянно.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Фрезы по дереву: общие сведения, типы фрез и рекомендации по выбору
Топ-10 аэрографов с «алиэкспресс» для косметологии и моделизма
Какой аэрограф выбрать с Алиэкспресс: рейтинг лучших аэрографов с компрессором с AliExpress
