Терморегулятор на радиатор отопления

Содержание

Настройка терморегулятора

После непосредственной установки терморегулятора, его можно, а иногда и нужно, регулировать. Ведь, как уже говорилось, заводские настройки не всегда совпадают с тем, что есть в распоряжении потребителя. Кроме того, может не устраивать температурный режим, который поддерживает термостат. Сделать самостоятельно настройку регулятора достаточно просто. Для этого необходимо:

  1. Проконтролировать, чтобы отопление было включено.
  2. Взять комнатный термометр и расположить его в том месте, где наиболее точно фиксируется температура воздуха в помещении. Обычно это середина высоты межкомнатной стены.
  3. После того, как будут закрыты все двери в комнате, нужно повернуть рукоятку терморегулятора в полностью открытое положение, то есть в крайнюю левую позицию.
  4. Начинаем фиксировать, с помощью термометра, процесс повышения комнатной температуры.
  5. Необходимо дождаться, когда воздух прогреется на 5–6 °С выше зоны комфорта, и повернуть ручку регулятора до крайнего правого положения.
  6. Снова нужно подождать. На этот раз, до падения градусов к значению, когда в комнате станет нормальная температура.
  7. Затем, постепенно, поворачиваем регулятор термостата влево, до момента, пока в трубе не послышится звук текущего теплоносителя и батарея не начнет нагреваться.
  8. Осталось запомнить положение рукоятки регулятора. Это и будет тем значением, на которое ее нужно выставлять, чтобы достичь желаемой температуры.

Регулировку можно проводить неограниченное количество раз. Никаких ограничений здесь не существует.

В заключение два совета, которые могут помочь при проектировке и монтаже системы отопления:

  1. Нет необходимости монтировать терморегуляторы на все батареи отопления. Тем более по два. Достаточно установить их из расчета 1 термостат на 2 радиатора. Это, если в комнате установлено более двух отопителей. Если один, то на него регулятор устанавливается в обязательном порядке.
  2. При монтаже отопительной системы с использованием чугунных батарей, сложные и дорогие терморегуляторы использовать нерационально. Причина в том, что толстые чугунные стенки с медленной теплоотдачей будут реагировать на чуткую работу регулирующих устройств со значительным опозданием. Поэтому будет достаточно установить на вход радиатора обычный кран, а на выход поставить балансировочный.

Как видно, установить и настроить терморегулятор для радиатора отопления совсем несложно. А его наличие позволит создать в любом помещении максимально комфортный микроклимат. Осталось лишь выбрать, купить нужную модель, и можно приступать к работе.

Какой выбрать регулятор – угловой или осевой?

Термостаты отличаются разными параметрами:

  • типом датчика (жидкостный, восковой, газовый);
  • управлением (электронное, ручное);
  • типом установки (на одной трубе, на 2 трубах);
  • конструкцией корпуса (угловой, осевой, прямой).

Эти параметры важны при сопоставлении терморегулятора с моделью радиатора и интерьером.

Угловой или осевой регулятор?

Оба термостата занимают мало места, но отличаются способом присоединения к клапану обогревателя.

  1. Термостат, устанавливаемый на угловом клапане используется в случае подключения обогревателя вынесенного со стены. Обычно он выступает за пределы радиатора, что может мешать в тесных помещениях (в прихожей, ванной комнате).
  2. Осевой регулятор устанавливается параллельно стене, эстетично выглядит, но монтаж бывает невозможным в случае радиаторов, находящихся в небольшой нише под окном.
  3. В случае радиаторов для ванных комнат, в которых клапаны расположены с правой или левой стороны внизу, регуляторы располагают параллельно к стене с радиатором. Благодаря этому нет риска, что домочадцы нечаянно зацепятся за выступающий элемент, что может закончиться повреждением регулятора.

Выбор и установка

Чтобы правильно выбрать терморегулятор для радиатора необходимо выполнить термодинамические, а также термостатические расчеты и проанализировать показатели работы системы.

Как уже упоминалось, установка термостатического оборудования в частных домах будет максимально эффективной. Монтаж следует провести вначале на верхних этажах, постепенно спускаясь вниз. Лучше использовать чувствительные регуляторы с газонаполненными термостатами для наибольшей экономической эффективности.

Однако желающие контролировать процесс обогрева квартиры также могут использовать это оборудование. Начинать следует с наиболее солнечных комнат, кухни и гостиной (где регулярно собирается много людей).

При монтаже терморегулятора следует убедиться, что термоголовка зафиксирована в горизонтальном положении (относительно установленного оборудования). Это необходимо для компенсации нагрева трубы и клапана. Прибор с байпасом необходимо устанавливать согласно стрелке. Стрелка указывает направление, по которому в трубопроводе должен двигаться теплоноситель. Только определив его, можно правильно установить устройство.

Терморегулятор на радиатор отопленияСхема монтажа терморегулятора на радиатор

Итак:

  • приобретение терморегуляторов положительно повлияет на микроклимат в доме, а также на экономическую сторону жизни.
  • Оборудование следует выбирать обдуманно, выполнив необходимые расчеты.
  • Монтаж термоустройств можно выполнять только в некоторых комнатах, подверженных наибольшему нагреву.
  • Для правильной установки оборудования желательно воспользоваться услугами мастеров.

Устройство и принцип работы терморегулятора

Если батарея отопления электрическая с терморегулятором представляет собой одно целое, то прибор для водяного радиатора отопления устанавливается отдельно.

Конструктивно терморегулятор состоит из 2-х элементов:

  1. Клапан. В металлическом корпусе находятся запорный механизм: шток, седло и конус (тарельчатый клапан, золотник). Запорный механизм, опускаясь или поднимаясь, изменяет напор теплоносителя.
  2. Термоголовка, управляющая работой клапана. Состоит из сильфона, наполненного газом или жидкостью, а также регулятора. Рабочее вещество сильфона реагирует на изменение температуры, меняя свой объем, что тем самым отражается на положении регулятора. Сильфон является очень долговечным элементом, выдерживающим многократные циклы сжатия и расширения.

Устройство термоголовки для системы отопления

Когда вещество в сильфоне нагревается, оно увеличивается в объеме. Происходит давление на поршень, который сдвигает запорный механизм. Конус механизма перекрывает частично или полностью поток теплоносителя. Когда рабочее вещество в сильфоне охлаждается, конус возвращается на прежнее место, вновь открывая доступ теплоносителю. Так поддерживается постоянная температура в данном помещении.

Виды терморегуляторов

На рынке представлено несколько модификаций термостатов, отличающихся по своему строению и принципу работы, однако все они выполняют одинаковые функции.

Механический регулятор

Механические термостаты предусматривают ручную регулировку степени нагрева радиаторов. Стоят они недорого, надежны в работе, просты в настройке и практически никогда не дают сбоев, так как вся их работа основана на механических законах физики. На самом кране имеется градуировка в степенях, что позволяет с достаточно высокой точностью выполнять регулировку нагрева. Однако такая установка осуществляется опытным путем – вы не можете просто задать нужное количество градусов, что можно отнести к недостатку прибора.

Механический регулятор

В механическом терморегуляторе имеется три основные рабочие части – сильфон (газовый или жидкостный), привод и сам регулятор. Наполненный сильфон (вещество в нем) играет решающую роль в автоматической подстройке прибора. Когда мы поворачиваем рычаг термостата, содержимое переходит в золотник, влияя на положение штока.

Сам шток при давлении на него опускается и частично перекрывает проход для теплоносителя. Ограничивая его прохождение. На схеме ниже показано более подробное строение такого термостата.

Строение механического терморегулятора

Электронный термостат

Второй вид терморегуляторов является электронным. Внутри него установлен микропроцессор, отвечающий за регулировку нагрева батарей. Безусловно, в пользовании такие устройства очень удобны, так как позволяют выполнить поградусную настройку.

Электронный термостат

Управляется термостат обычно при помощи кнопочной панели, что достаточно надежно и удобно. Некоторые модели умеют одновременно управлять котлами, насосами и даже смесителями. Стоят они немало, что и не удивительно.

Популярные статьи  Как повесить телевизор на стену: инструкция с рекомендациями

Электронный термостат также имеет механическую рабочую часть, которая практически ничем не отличается от описанного выше варианта. Сильфон в этом случае идет цилиндрический, а стенки его сделаны в виде гофры. Внутри сильфона находится вещество, которое реагирует на окружающую температуру.

Электронный термостат выглядит очень технологично

Такое вещество при нагревании начинает расширяться, внутри прибора растет давление, оказывающее влияние на положение штока, который также регулирует объем проходимого через прибор теплоносителя. При понижении температуры происходит обратный процесс. Такой терморегулятор очень надежный, сильфон способен без проблем выдерживать десятки тысяч сжатий и расширений, его ресурса хватит более чем на 10 лет, главное, чтобы электроника не подвела.

Среди электронных термостатов можно выделить два отличающихся вида приборов – закрытые и открытые. Первые не могут определять температуру автоматически, поэтому все настройки пользователь должен производить самостоятельно. Преимущество его перед ручным прибором состоит в том, что вы можете выставлять температуру по градусам, а не градуированной шкале больше-меньше.

Открытые являются сложными электронными устройствами с возможностью программирования. Например, при повышении температуры до определенного порога, прибор автоматически меняет режим своей работы на выбранный.

Для питания электронной части нужны батарейки

Работают такие термостаты от сменных элементов питания – батареек. Энергии не потребляется много, поэтому частая замена не требуется – за весь отопительный сезон вы можете сделать это 1-2 раза. Также есть модели, в которых установлен заряжаемый аккумулятор – в комплекте с ним поставляется зарядное устройство.

Инновационный монитор

Есть еще и полуэлектронные приборы. Их принцип работы также схож с механическими, но есть несколько важных отличий. Сильфонная головка ориентируется на температуру в помещении, поэтому она достаточно габаритная. Датчик у них выносной, который соединяется с рабочей частью капиллярной трубкой.

Особенности выбора терморегулятора

Выбирая терморегулятор для батарей отопления, внимание следует уделить следующим аспектам:

Термоклапан для радиатора с прямой подводкой

Диаметр клапана должен точно соответствовать диаметру трубы.
Приборы RTD-G применяются в однотрубных системах, а также в двухтрубных системах многоквартирных домов и в частных домах, где не установлены циркуляционные насосы.
Приборы RTD-N (-D) подходят для двухтрубных систем в новых постройках, а также в частных домах, в которых имеются циркуляционные насосы.
Устройство должно быть сертифицировано, а срок его гарантии должен составлять не менее 3-х лет.
Обратите внимание на трубу, подводящую теплоноситель к радиатору. В зависимости от направления ее подхода нужно выбрать регулятор — прямой или угловой.
Учитывайте тип соединительных гаек, которыми будет крепиться устройство к радиатору

Гайки могут быть накидными или обжимными.

Монтаж

Аппарат устанавливается на радиатор отопления в определенной последовательности:

  1. Сначала закрывается напорный участок, по которому движется теплоноситель. Чтобы установку терморегулятора на батарею сделать менее трудоемкой, ее рекомендуется выполнять при отключенной системе отопления: так не нужно будет заниматься сливом воды.
  2. Подготавливается посадочное место. Разрезается горизонтальный подводящий участок. На сгонах плашкой нарезается резьба. Если на трубе имеется вентиль, его нужно обязательно демонтировать.
  3. Устанавливается корпус терморегулятора. Затем на деталь, предназначенную для резьбового соединения трубопроводов, навинчивается контргайка, после чего она обматывается уплотнительной лентой. Прямо на контрящий элемент накручивается терморегулятор. Чтобы соединить сделанную конструкцию с другим сгоном, навинчивается вторая контргайка. Оба корпуса устройства, поддерживающего заданный температурный режим воздуха, закрепляются одновременно с каждой стороны с помощью разводных ключей.
  4. Монтаж управляющего элемента. В переходник, зафиксированный на корпусе, вкручивается термоголовка. Установка этой детали на радиатор отопления дает возможность осуществить ремонт или заменить прибор более современным.

Типы термостатических головок

Существует три вида термостатических элементов: ручной, механический и электронный. Несмотря на то, что они выполняют одни и те же функции, они могут предоставить различные уровни комфорта, поскольку обладают разными возможностями.

Ручная регулировка

Принцип работы подобных устройств достаточно простой и имеет аналогию с работой обычного запорного вентиля. Поворачивая головку терморегулятора в ту или иную сторону, добиваются определенной температуры радиатора отопления за счет объема теплоносителя. Считаются самыми надежными, самыми простыми и самыми дешевыми устройствами для регулировки температуры, но их удобство находится на самом низком уровне. Чтобы отрегулировать оптимальную температуру, приходится крутить головку вручную.

Ручная термоголовка — самый простой и надежный вариант

Их стоимость не столь высокая, а их функциональные возможности позволяют не устанавливать запорных кранов на входе и на выходе батареи.

Механическое регулирование

Подобный способ регулирования связан с некоторыми сложностями, поскольку такие терморегуляторы поддерживают температуру батарей отопления в автоматическом режиме. Основу такого терморегулятора составляет сильфон в виде эластичного цилиндра, заполненного газом или жидкостью, обладающими большим коэффициентом температурного расширения. Нагреваясь, газ или жидкость начинают увеличиваться в объеме, за счет чего и происходит регулировка.

Устройство терморегулятора на радиатор отопления с механической термостатической головкой

Сильфон связан с элементом, который перекрывает путь прохождения теплоносителя. До того, как газ или жидкость в сильфоне не нагреются, шток находится в отжатом положении и через батарею проходит максимальное количество теплоносителя. По мере нагревания газ или жидкость увеличиваются в объемах, что передается на шток, который начинает перекрывать проходное отверстие, уменьшая объемы подачи теплоносителя. По мере остывания вещества его объемы уменьшаются и шток начинает движение в обратном направлении, приоткрывая проходное отверстие и давая возможность теплоносителю поступать на батарею в больших объемах. В результате, батарея опять начинает нагреваться, повышая температуру в комнате.

Газ и жидкость

Механические терморегуляторы способны поддерживать температуру батареи с точностью до 1 градуса, при этом точность зависит от вещества, примененного в сильфоне. Газы быстрее реагируют на температурный дрейф, но подобные устройства намного сложнее конструктивно.

Жидкостный или газовый сильфон — особой разницы нет

Жидкости несколько инертнее, но их производство не связано с технологичными трудностями. Точность, хотя и несколько ниже, но полградуса вряд ли можно ощутить. В связи с этим, в основном встречаются изделия с жидкостным наполнением.

Выносные датчики

Термостатическая головка устанавливается так, чтобы она могла регулировать температуру батареи в зависимости от температуры комнаты. В связи с тем, что подобные устройства отличаются приличными размерами, такая установка связана с определенными трудностями. Решить подобную проблему может терморегулятор с выносным датчиком. Датчик температуры имеет связь с головкой за счет тонкой капиллярной трубочки. Это позволяет установить датчик в удобном месте.

С выносным датчиком

Регулировка теплоотдачи радиаторов отопления осуществляется с учетом температуры воздуха в комнатах. Недостаток подобных решений заключается в их высокой стоимости, хотя точность регулирования температуры достаточно высокая.

Термоголовка для радиаторов

Watch this video on YouTube

Электронное регулирование

Электронные терморегуляторы имеют, как свои достоинства, так и свои недостатки. К недостаткам следует отнести несколько большие размеры, по сравнению с механическими, поскольку механизм регулирования занимает больший объем, плюс еще пара батареек, а также электронная начинка. Достоинство – это большой набор функций за счет работы микропроцессора, который управляет работой всего устройства.

Электронные терморегуляторы на батареи отличаются большими размерами

Благодаря специально разработанным программам, появилась возможность программирования температуры в помещении буквально по часам, в зависимости от того, день это или ночь.

Естественно, что стоимость подобных терморегуляторов значительно выше механических. К тому же, необходимо контролировать заряд батарей, хотя их работы хватает на несколько лет.

Популярные статьи  Окупается ли отопление дома газом? Онлайн калькулятор

термостата living eco — Установка

Watch this video on YouTube

Принцип работы

Прибор состоит из двух компонентов – клапана и термостатической головки. В последней установлен термочувствительный элемент. Это может быть полость с газом или жидкостью. При его нагревании происходит расширение, давление на шток. Результат – клапан, соединенный со штоком, частично перекрывает поток горячей воды в радиатор, снижая его степень нагрева. Когда температура достигает значения, ниже требуемого, термочувствительный элемент перестает давить на шток, происходит увеличение объема проходящей жидкости.

Основные характеристики термостатического вентиля:

  • температура теплоносителя – до +110°С;
  • давление в системе – до 10 бар;
  • пропускная способность – до 2,5 м3/час;
  • регулирование температур в диапазоне +20-60°С;
  • время срабатывания – 8-30 мин.

Последний параметр зависит от типа термостатического элемента. Самое короткое время срабатывания у газонаполненных – до 8 мин. У твердотельных моделей максимальное значение – 60 мин. Но они надежнее, наработка на отказ при ручном управлении составляет 8000 циклов.

Настройка регулятора температуры

После установки терморегулятора необходимо его настроить:

  1. Исключаем воздухообмен в комнате, закрыв двери и выключив вытяжку (если есть).
  2. Полностью открываем вентиль.
  3. Дожидаемся увеличения температуры на 6-7°С и закрываем вентиль.
  4. Когда температура достигнет оптимального значения, снова поворачиваем головку. Делать это необходимо постепенно, прислушиваясь. Когда регулятор станет горячим, и в нем появится шум воды, останавливаемся.
  5. Настройка окончена. Температура будет поддерживаться с точностью 1-3°С в зависимости от типа регулятора (жидкостный или газонаполненный).

Терморегулятор на радиатор отопленияФинальная настройка регулятора

Особенности настройки

Терморегулятор на радиатор отопления
Чтобы кран с термоголовкой для радиатора функционировал правильно, следует выполнить предварительную настройку. Требуется включить отопление в помещении и закрыть двери и окна. В определенной точке ставится термометр, после чего выполняются настройки. Схема настраивания устройства следующая:

  • Поворот термоголовки влево до упора. Это позволит открыть течение теплоносителя.
  • Ожидание повышения температуры на 5-6°С по сравнению с той, которая была в помещении.
  • Поворот до упора вправо.
  • Ожидание падения температуры до первоначальной. Постепенное откручивание вентиля. Остановка вращения в случае появления положительного шума или нагрева радиатора.

Выставленное последнее положение является оптимальным и соответствует комфортной температуре.

Монтаж

Монтаж терморегулятора в систему отопления дома

Установка довольно проста и включает в себя 4 основных этапа. Рассмотрим каждый из них отдельно.

  1. Подготовка. На этом этапе необходимо снять батарею и слить с нее оставшуюся воду. Если есть вентиль, то он демонтируется. Наличие обводного трубопровода позволит циркулировать теплоносителю по другим помещениям. Если же его нет, то отключение отопления согласовывается с уполномоченными органами. Лучше всего выполнять данный процесс по окончанию отопительного периода, когда вся вода из системы удалена.
  1. Монтаж терморегулятора. Установка термостата происходит с помощью резьбового соединения. Для начала на резьбу наматывается подготовленный уплотнительный материал, который пропитывается краской. Далее прибор аккуратно вкручивается на место входа теплоносителя. При значительном усилии корпус может повредиться.

На клапане есть специальная стрелка. Она должна находиться в направлении движения теплоносителя. В противном случае прибор не будет функционировать.

  1. Монтаж термостатического элемента. Эта деталь служит для определения температуры в помещении, одновременно являясь запорным механизмом. Он монтируется в горизонтальном положении таким образом, чтобы тепло, исходящее из радиатора, не действовало на температурный датчик. Если такой возможности нет, то лучше приобрести специальное оборудование с выносным датчиком, который может располагаться на расстоянии до 2 м от батарей.

Данная процедура должна выполняться с соблюдением таких правил:

  • прибор должен располагаться на расстоянии 80 см от пола. Внизу собирается холодный воздух, который может влиять на показатели, и эффективность системы снизится.
  • на термодатчик не должно воздействовать тепло, исходящее не только от радиатора, но и бытовых приборов.
  • на термодатчик не должны падать прямые солнечные лучи;
  • электронный датчик не должны загораживать предметы мебели.
  1. Настройка терморегулятора – последний этап. При первом включении системы отопления необходимо настроить термостат. Это можно сделать самостоятельно, прочитав инструкцию. Для разных типов батарей процедура различается, однако есть общее правило – настройка и калибровка прибора происходит после полноценного прогрева помещения.

Чтобы отрегулировать температуру более точно следует закрыть все проемы, из которых будет выходить тепло.

Клапан открывается полностью, чтобы определить максимальную теплоотдачу батарей. При повышении температуры на 6 ºС, клапан поворачивают в обратное направление в сторону уменьшения температуры. Через терморегулятор движется теплоноситель, который нагревает его. Термоголовка запоминает необходимое положение. Далее, он будет придерживаться заданной температуры. Процесс настройки клапана на этом заканчивается.

Устанавливать терморегуляторы следует с той комнаты, где наблюдается значительный температурный перепад. К таким помещениям относятся те, где выделяется дополнительное тепло, а также на которые воздействуют прямые солнечные лучи. Примером может послужить кухня.

В индивидуальных домах монтаж термостатов начинается с верхних этажей, если таковые имеются. Это делается, потому что воздух в системе отопления поднимается вверх, из-за чего может возникнуть температурный перепад в других комнатах.

Виды термостатов

Терморегулятор на радиатор отопленияМеханический термостат

Термостатические регуляторы имеют общий принцип устройства и различные исполнительные механизмы. Общая конструкция состоит из корпуса, штока, уплотнений, клапана и соединительных резьб. Корпус выполнен из латуни или нержавеющей стали. Корпус оборудован резьбами по входу и выходу рабочей среды. Направление движения нанесено на поверхность вентиля стрелкой. На выходе воды обычно вместо резьбы для удобства монтажа и сборки устанавливают сгон типа «американка». На верхней части корпуса находится присоединительный вывод со штоком. Вывод имеет резьбу или специальные фиксаторы для установки термоголовки.

Шток оборудован пружиной и находится в поднятом положении без применения к нему усилия управляющего механизма (термоголовки или ручки). На нижнем конце штока находится исполнительный механизм – клапан с резиновой (или фторопластовой) накладкой. Под воздействием усилия привода шток опускается и клапан перекрывает (или открывает) канал движения теплоносителя.

Данное устройство носит название термостатического вентиля. По управляющему механизму, воздействующему на шток, различают следующие виды термостатов:

  1. Механические;
  2. Электронные;
  3. Жидкостные и газонаполненные;
  4. Термостатические смесители.

Термостатические смесители – особый вид терморегулирующей арматуры. Они являются основой принципа работы водяных теплых полов. На них задается температура воды в контурах отопления (как правило, не превышает 50 градусов Цельсия). Смеситель для снижения температуры теплоносителя, подаваемого из котла, подмешивает в поток остывшую воду из обратного трубопровода контуров напольного отопления.

Механические терморегуляторы

Механические терморегуляторы – базовая модель термостатической регулирующей арматуры. Подробное описание термостатического вентиля дано в предыдущем разделе. Главный признак механического терморегулятора – ручное управление работой вентиля. Оно осуществляется пластиковой ручкой, идущей в комплекте с изделием. Ручная регулировка не позволяет достичь необходимой точности в управлении отопительным прибором. К тому же прочность пластикового колпачка оставляет желать лучшего. Подключение механических терморегуляторов к батарее – первый шаг к качественному управлению.

Электронные термостаты

Электронный термостат – термостатический вентиль, имеющий сервопривод штока. Сервопривод по данным датчика приводит в движение шток клапана, регулирует величину потока. Различают различные компоновки электронных термостатов:

  • Термостат со встроенным датчиком, дисплеем и клавишным управлением;
  • Устройство с вынесенным датчиком;
  • Термостат с дистанционным управлением.

Первая модель устанавливается непосредственно на термостатический вентиль. Модель с вынесенным датчиком имеет исполнительно-регулировочное устройство, устанавливаемое на вентиль и вынесенный датчик температуры. Датчик устанавливается на расстоянии от радиатора, чтобы объективно оценивать температуру воздуха в помещении. Может устанавливаться и снаружи здания – регулировка происходит в зависимости от температуры воздуха окружающей среды.

Электронный термостат с дистанционным управлением имеет общий блок, интегрирующий управление группой термостатов по дистанционному принципу.

Популярные статьи  Отделка стен пластиковыми панелями: пошаговая инструкция

Жидкостные и газонаполненные терморегуляторы

Терморегуляторы этого типа пользуются наибольшей популярностью. Они дешевле электронных и не уступают им по надежности. Принцип их работы основан на использовании теплофизических свойств некоторых жидкостей и газов.

В корпусе располагают гибкий сосуд, заполненный жидкостью или газом с определенными свойствами. При нагреве воздуха рабочая среда резервуара расширяется и сосуд оказывает давление на шток клапана – вентиль начинает закрываться. При охлаждении все происходит в обратном порядке – сосуд сужается, пружина приподнимает шток с клапаном.

Обзор рекомендуемых моделей

Подбирать терморегулятор необходимо под конкретную отопительную систему, учитывая условия ее функционирования. Но существуют марки и модели, которые рекомендуют специалисты и многие пользователи.

Techem HKR

Techem HKR

Как и вся продукция марки Techem, прибор отличается непревзойденным качеством. Специалисты подчеркивают надежность конструкции, долгий срок службы. Эта модель – серьезный, многофункциональный агрегат со множеством режимов и ярким дисплеем.

Работает от 2 батареек Mignon. Быстрая регулировка температуры экономит затраты электроэнергии. Режим работы можно программировать под собственные запросы. Недостатков, кроме высокой цены, у терморегулятора не обнаружено.

Valtec угловой 1⁄2

Valtec угловой 1⁄2

В данной модели терморегулятором выступает угловой клапан, позволяющий автоматически контролировать расход теплоносителя с точностью до 1 градуса. Требование от производителя – установка в систему с максимальной температурой 110 градусов, давлением до 10 атмосфер. Полусгон способствует монтажу без вмешательства в трубопровод.

Достоинства:

  • компактность;
  • легкий монтаж;
  • ремонтопригодность;
  • Срок службы до 30 лет;
  • низкая цена.

Недостатки:

  • при давлении воды выше 10 бар может дать течь и затопить помещение;
  • попадаются приборы с браком.

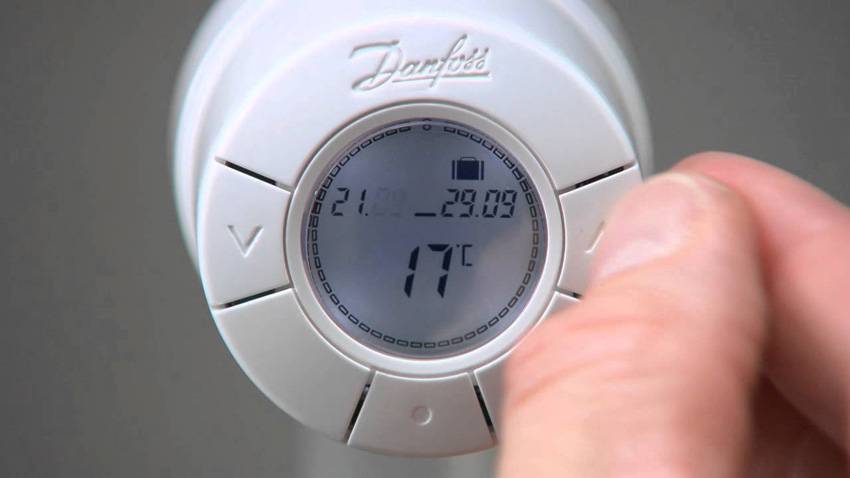

Danfoss Eco

Электронный программируемый термостатический элемент Danfoss EcoTM применяется с клапанами терморегуляторов с клипсовым и резьбовым присоединением. Устройство имеет два датчика, благодаря чему достигается максимально точное регулирование температуры. Реакция термоэлемента составляет всего 3 минуты.

Преимущества:

  • возможность программирования и управления через приложения Danfoss EcoTM App на смартфоне через Bluetooth;
  • наличие адаптеров, благодаря чему термоэлемент подходит практически для всех существующих клапанов;
  • наличие функции отключения прибора при резком падении температуры в помещении, что позволяет экономить энергию при проветривании;
  • наличие функции адаптивного обучения, благодаря которой терморегулятор определяет, когда начать обогревать помещения, чтобы достичь необходимой температуры к определенному времени;
  • наличие функции тестирования клапана, благодаря которой терморегулятор еженедельно полностью открывает клапан, а затем возвращает его в прежнее положение, для предотвращения залипания штока.

Oras Stabila

Oras Stabila

Термостатический клапан финского производства с предварительной регулировкой. Предназначен для двухтрубных систем с принудительной циркуляцией. Состоит из регулирующего клапана и термостатической головки. Клапан врезается в магистраль перед радиатором, на него устанавливается головка.

Терморегулятор для радиатора отопления – что это?

Терморегулятор – это устройство, которое устанавливается на входе в батарею, чтобы контролировать поток носителя тепла. Этот прибор обеспечивает комфортную температуру и экономит средства, если установлены счетчики или стоит отопительный котел. Он позволяет отключить отдельную батарею из сети, то есть выступает в роли запорной арматуры.

Терморегулятор на радиатор отопления

Механический регулятор отопления

Самую большую выгоду от терморегулятора для радиатора отопления ощущают в тех помещениях, где на протяжении дня температура колеблется. Например, на кухне с окнами на южную сторону.

Регулировка температуры осуществляется с помощью вентиля, который установлен перед прибором. Благодаря современным разработкам можно подобрать такую модель, которая прекрасно впишется в интерьер комнаты.

Варианты терморегуляторов для батарей отопления

Работают все терморегуляторы по единому принципу: подвижный клапан внутри комплекта открывает и закрывает входной поток в цепи в зависимости от параметров или типа термостата. Сильфон, реагирующий на колебания температуры воздуха и взаимодействующий со штоком, открывающим клапан – является основной деталью.

Терморегулятор на радиатор отопления

Электронный вариант

Разделяют агрегат на два варианта:

  • Жидкостный клапан. Сильфон наполняется жидкостью и расширяется, за счет этого реагирует на изменения. Он имеет лучшие показатели реакции на колебание давления, при невысокой стоимости (около 250 руб.).
  • Газонаполненный регулятор. Имеет практически мгновенное реагирование на колебания температуры.

Терморегулятор на радиатор отопления

Пример установки

На прибор оказывают воздействие следующие показатели:

  • Солнечные лучи или сквозняки.
  • Внешняя температура.
  • Вспомогательные источники тепла.
  • Установка в закрытых зонах.

А также все агрегаты можно разделить по типу работы на подгруппы.

Конструкция регуляторов температуры на радиаторах отопления

Конструктивные особенности приборов различаются от системы отопления. Так, выделяют варианты для однотрубных и двутрубных систем.

При этом все термостаты механические оснащены чувствительной головкой и особым клапаном, которые функционируют между собой без дополнительной затраты энергии, так как связь идет на автоматическом уровне.

Терморегулятор на радиатор отопления

Конструкция механического прибора

В термическую головку входит привод, регулятор и сам жидкостный элемент (газовый или упругий). А также в конструкцию входит термоэлемент (сильфон) — устройство, которое сделано в форме цилиндра, а стенки с внутренней стороны у него гофрированные. Этот цилиндр заполняется рабочей средой и реагирует на смену температурного режима.

Когда температура повышается, сильфон увеличивается в размерах, а шток закрывает поток носителя тепла. При снижении температуры протекают противоположные процессы.

Электрический термостат в комплектации будет иметь дополнительные датчики и систему программирования, которая и позволяет устанавливать определенные температурные режимы.

Выводы и полезное видео по теме

Что такое термоголовка, для чего она нужна и как работает.

Разбор готовой системы с термостатическим клапаном.

Эксперимент на скорость срабатывания термоголовок от 4 производителей.

Использование термоклапанов для радиаторов позволяет сделать систему отопления максимально гибкой.

С их помощью можно регулировать температуру отдельных батарей так, чтобы постоянно поддерживать комфортный микроклимат в помещении

Но при этом важно учитывать уместность установки таких приборов, правильно осуществлять их монтаж и настройку

Задумались над установкой термоклапана, но хотите уточнить пару моментов по монтажу? Задавайте интересующие вас вопросы под этой статьей – наши эксперты и посетители сайта, использующие такое терморегулировочное оборудование, постараются максимально подробно ответить вам.

Если ваша система отопления оснащена термостатическими клапанами, поделитесь своим мнением с другими пользователями. Расскажите, оборудование какого производителя вы предпочли, удобно ли оно в использовании, довольны ли полученным результатом? Пишите свои рекомендации в блоке комментариев, добавляйте уникальные фото термоклапана.

В первую очередь скажем о том, когда нужны термостаты на радиаторы. Они нужны в тех помещениях, где нужно снизить температуру. Чаще всего это верхние квартиры многоэтажек с верхней подачей теплоносителя и вертикальной разводкой. Установив терморегулятор на батарею, выставив желаемую температуру, вы будете гарантированно иметь заданный параметр с погрешностью в один градус.

Терморегулятор на радиатор отопления

Термостаты и вентили выполняют одну функцию, но предоставляют разную степень комфорта

Когда термостаты не помогут? Если нужно повысить теплоотдачу отопительного прибора. Они только могут снизить, а поднять — нет. С какими радиаторами хорошо работают термостаты? Со всеми, кроме чугунных: у них очень большая тепловая инерция и такое устройство практически бесполезно. Теперь подробнее о видах и особенностях их установки и эксплуатации.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Терморегулятор на радиатор отопления
Какие действия нужно предпринять после проведения дезинфекции и дезинсекции
Как правильно проводить дезинфекцию помещения — настоящая находка в условиях карантина
