Стропила своими руками: особенности монтажа

Последовательность установки стропильной системы

Стропила изготавливают из пиломатериалов 1-2 сортов без гнили и червоточин. Доски и брусья раскраивают до нужного размера с помощью круглопильного станка. Прежде чем построить, стропила окоряют и производят разметку по шаблонам.

Варианты крепления стропил к стене.

Сборку элементов стропильной системы осуществляют на бойке в шаблонах. Детали, подлежащие сборке, размещают у бойка в удобном порядке. Перед началом сборки на бойке следует нанести с помощью угля или мела схему стропил в естественную величину. Кроме того, на площадке бойка набиваются планки, фиксирующие точное расположение стропильных ног.

Стропила на крышу изготавливают из круглого окоренного леса диаметром 18 см. Затяжки, с помощью которых соединяют стропильные ноги, выполняют из древесины более высокого качества. В связи с тем, что круглый лес поставляют максимальной длиной в 6,5 м, затяжку для больших пролетов изготавливают из 2-3 бревен, скрепленных между собой по длине.

Стойки и подкосы на крышу, которые имеют меньшую длину, изготовливают из обрезков бревен. У бревен отесывают торцы и выполняют разметку по шаблону, выполненному из фанеры или тонкого листового металла.

По окончании разметки точки врубок выпиливают и зачищают с помощью остро заточенного топора. Балки на пластинчатых нагелях составного типа используют при обустройстве перекрытий и формировании верхних фермовых поясов. Балки сплачивают из брусков на деревянных нагелях.

Наиболее распространенной конструкцией сборного сечения является балка – конструкция из двух или трех брусьев, связанных между собой пластинчатыми нагелями.

Нагели в балках устанавливают по длине, исключение составляет средняя часть, в которой усилия на сдвиг сравнительно небольшие. Изготавливаются балки из брусьев первого сорта с влажностью не более 20%. Влажность пластинчатых нагелей для выполнения балок не должна превышать 10%.

Сборку балок стропила осуществляют с применением специального приспособления, состоящего из двух опор, на которых размещен вал, выполняющий вращение в двух втулках. На козелках с каждой стороны вала размещены брусья. Балки сдвигаются на концах с помощью хомутов-тяжей.

https://youtube.com/watch?v=Ne0TfTVtisA

В процессе изгибания балок следите за тем, чтобы плоскости брусьев, которые соприкасаются между собой, были правильно подогнаны друг к другу. Далее по шаблону наметьте места монтажа нагелей на крышу и подберите гнезда. После этого в гнезда вставьте пластинчатые нагели.

После выполнения данных действий с одной стороны из-под приспособления выдвигают козелки, затем разворачивают вал одновременно с балками на 180°, далее устанавливают козелки на место, подбирают гнезда и устанавливают в них нагели со второй стороны балок.

После завершения монтажа нагелей тяжи снимают, в результате готовые, правильно установленные на крышу балки немного выпрямляются, незначительно снижая строительный подъем

Обратите внимание на то, что нагели необходимо плотно защемить в гнездах

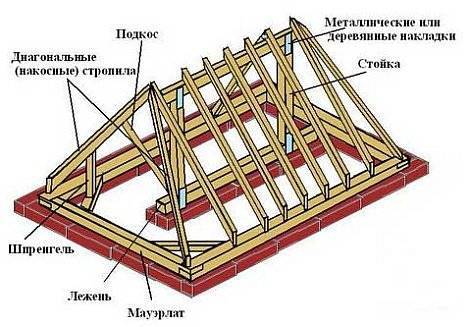

Диагональные стропила

Обустройство стропильной системы вальмовой крыши своими руками требует монтажа различных видов стропил, таких, как:

  • накосные (диагональные балки, формирующие треугольный скат);
  • центральные вальмовые;
  • боковые;
  • укороченные (нарожники).

Боковые стропильные ноги изготавливают из доски и устанавливают аналогично элементам обычной скатной кровли с висячей или наслонной конструкцией. Центральные вальмовые стропила представляют собой наслонные элементы. Чтобы сделать нарожники, применяются бруски или доски, которые крепятся к диагональным балкам и мауэрлату.

Стропила своими руками: особенности монтажа

Как сделать стропила для вальмовой крыши? Чтобы правильно смонтировать данный вид кровельной конструкции, требуется точно рассчитать сечение и угол наклона накосных балок. Размеры элементов зависят от длины перекрываемого пролета

Важно соблюсти симметричность при монтаже диагональных стропильных балок, в противном случае под нагрузкой крыша может деформироваться

Изготовление стропил под заданный размер

Использование унифицированных пиломатериалов для изготовления различных элементов стропильной системы позволяет оптимизировать затраты на строительство и упростить вычисление и монтаж узлов крыши. В частности, при необходимости сделать стропильные ноги определенного сечения и длины может использоваться цельный брус, его отрезки или доски.

Чтобы изготовить своими руками жесткую балку, применяется метод сплачивания досок – они соединяются широкими сторонами и пробиваются в шахматном порядке гвоздями. Длинную балку заданного сечения можно делать из четырех и более правильно сплоченных досок – соединенных между собой со сдвигом на половину длины доски. Такая балка отличается высокой прочностью и может использоваться как диагональная стропилина.

Стропила своими руками: особенности монтажа

Решая вопрос, как удлинить стропила, можно применить метод вкладыша. В этом случае между двумя досками укладывается третья, выступающая на определенную длину. Чтобы соединить доски используются гвозди, вбитые в шахматном порядке

Важно не только тщательно выровнять доски, но и вложить в пустующий промежуток между крайними элементами фрагменты доски (вкладыши), соответствующие по толщине центральной доске. Данный метод позволяет делать наращивание в длину стандартных стропильных ног (не вальмовых)

Принципы крепления стропил

Чтобы обеспечить надежность стропильной системы, возводимой своими руками, необходимо заранее определиться с тем, как крепить стропила в коньке и к опоре крыши. Если предполагается сделать крепление, которое предотвратит деформацию крыши при усадке здания, необходимо вверху скрепить стропила между собой болтом с гайкой или шарнирной пластиной, а внизу установить специальный крепежный элемент – скользящую опору.

Висячая ферма требует жесткого крепления стропил между собой в коньке: можно использовать гвоздевое соединение, метод врубки, накладные пластины из доски или металла. Наслонная система не предусматривает соединения стропильных ног между собой – они монтируются к коньковому прогону.

Стропила своими руками: особенности монтажа

Как крепить стропила к основанию крыши? Чтобы правильно закрепить стропила на мауэрлате, выруб необходимо делать в стропильной ноге, чтобы не ослаблять опору крыши. При монтаже стропильных ферм на балки перекрытия также следует изготовить вырубы, но в этом случае выемка выполняется и в опорной балке.

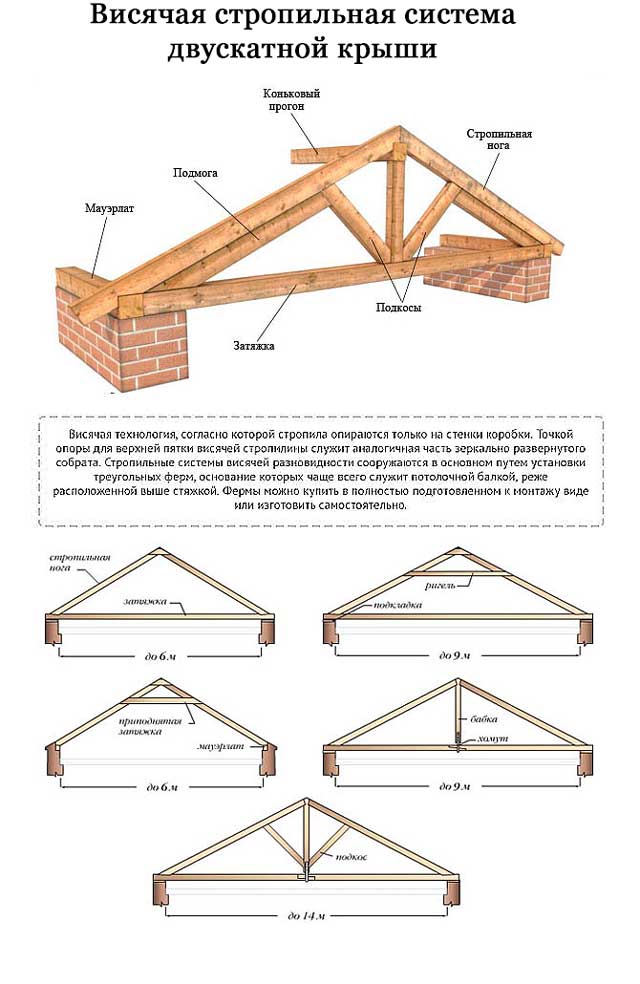

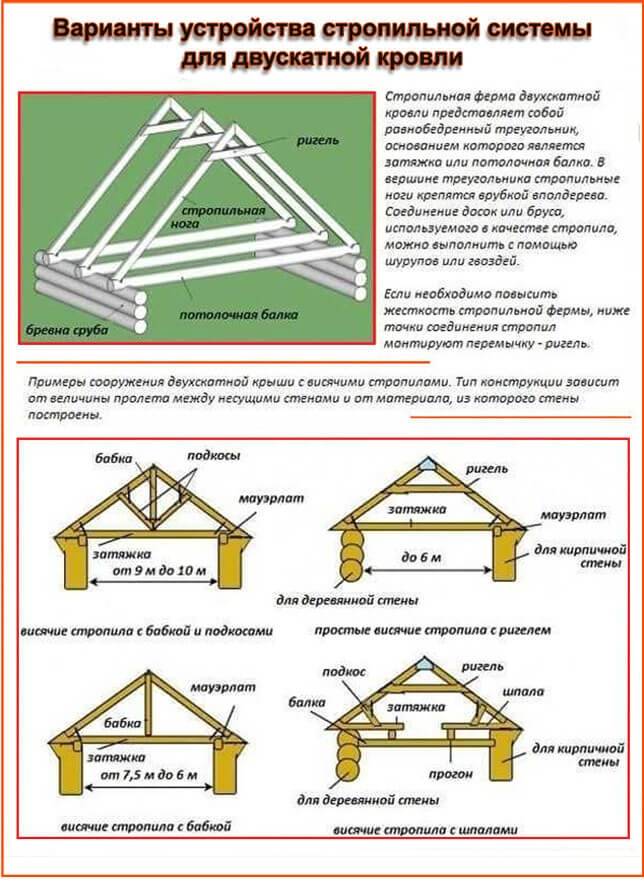

Стропильная система двухскатной крыши своими руками: монтаж с висячими стропилами

Стропильная система, оснащенная висячими стропилами, представляет собой треугольную конструкцию, где стороны — стропила, а основание — затяжка, соединенная с нижними пятками стропилин.

Популярные статьи  Отделочные материалы для фасадов частных домов: критерии выбора, фото дизайнерских решений

Монтаж стропильного каркаса висячего типа может обойтись без установки мауэрлата: доска, которую закрепили на двухслойную гидроизоляцию может его заменить.

Если конструкция имеет большой пролет, то к ней крепят подкосы, бабки, ригели.

Стойки в висячей системе не предусмотрены.

Затяжки

Затяжка является самой длинной балкой каркаса кровли. Чтобы предотвратить ее провис, необходимо крепить бабки — доски, которые крепят к вершине конструкции с одной стороны, а к затяжке — с другой. Крепят болтами или накладками из дерева. С помощью резьбовых хомутов можно регулировать провисающую затяжку.

Устройство стропильной системы

Подкосные балки

Стропила

Стропила висячей конструкции монтируются подобно наслонной. При установке мансард затяжку устанавливают ближе к коньку, обеспечивая большее пространство под потолок. Затяжка в таком случае крепится путем врубки с болтовым закреплением.

ВНИМАНИЕ!
При монтаже висячей системы обязательным условием монтажа является точность расчетов и прочность стропил и затяжки.

Наличие погрешностей приводит к смещению осей элементов системы, что обеспечивает перекос конструкции.

Как установить стропила для двускатной крыши вам подскажет это фото:

Установка стропил

Висячие стропила

Строительство и Дача на понятном языке

В последнее время все больше и больше людей пытаются делать крыши для собственного дома собственными руками.

Конечно же, что крышу можно делать из многих разных материалов наиболее популярными из которых являются шифер, профиль из металла, бляха. Но все эти материалы едины в том, что для изготовления крыши нужно использовать стропила.

На конкретном примере хотелось бы показать, как именно делать крышу с помощью стропил и как зарезать стропила.

Для того, чтобы сделать крышу с помощью стропил нужно сделать следующий фронт работ:

1) Сначала нужно будет сделать расчетные работы. В нашем случае длина равна 4 метрам и 80 сантиметрам, и ширина 2 метрам и 40 сантиметрам. После этого делается расчет того какой именно длины будут стропила

2) Потом с помощью транспортира определяется нужный угол наклона

3) Для того, чтобы рассчитать какой длины должны быть стропила нужно ширину поделить на два и соответственно получится 2400

4) Если же надо будет сделать крышу четырехскатную то можно использовать чертежи, которые приведены ниже

5) Потом берем ширину и делим на 2 – получается 1200 с обеих сторон. После этого отмеряем от противоположной черты размер 2163см – это именно тот которое будет после измерений угла;

6) в зеркальном отражении надо будет нарисовать другое крыло нашей крыши;

7) После этого по центру от меряется 2400 см и чертится треугольник. Именно это будут так называемые скаты крыши;

Как правильно зарезать стропила:

— Сначала надо будет взять доски в том количестве, которое нужно; — Доски складываются в пачку, при этом торцами обязательно вниз; — Накладывается по краям две подходящие планки и крепятся к стропилам; — На всей пачке со стропилами надо отмечать длину, какая подойдет для крыши; — Потом делается зарез угла стропил.

Зарезанные угла стропил. Для того, чтобы сделать это необходимо сделать треугольник, который можно сделать самостоятельно.

Как выглядит этот треугольник можно увидеть ниже

Потом выставляется планка из алюминия такого же размера, как и сам угол. Потом сбоку стропил устанавливается треугольник и строго по планке рисуется угол.

С помощью мауэрлата нужно будет запилить этот угол. После этого нужно будет просто сложить из стропил готовую крышу.

Критерии выбора материала

Решая чем лучше покрыть крышу дома, и дешевле сделать конечную смету, приходится изучить немало вариантов. Выбирая материал для кровли, оценивают следующие параметры:

Вес

Первый параметр на который стоит обращать внимание. Дополнительный вес увеличивает нагрузку на конструкцию крыши, из-за чего потребуется укрепление стропильной системы и обрешетки; возрастет общая стоимость. Надежность

Материал должен быть практичным и долговечным, поэтому при его выборе учитывают погодные факторы. Разные виды кровельного материала по-разному ведут себя в сложных условиях (при морозе, жаре, сильном снегопаде или ветре). Несоблюдение правил сокращает срок службы покрытия

Надежность. Материал должен быть практичным и долговечным, поэтому при его выборе учитывают погодные факторы. Разные виды кровельного материала по-разному ведут себя в сложных условиях (при морозе, жаре, сильном снегопаде или ветре). Несоблюдение правил сокращает срок службы покрытия.

Декоративные качества. Кровля является важным декоративным элементом оформления дома. Цвет и фактуру выбранного материала можно подчеркнуть дополнительными деталями. Для металлической кровли подойдут кованые элементы, для черепичной – керамические.

Декоративный элемент крышиИсточник pinterest.com

Экономичность. Если задумана кровля сложной формы, не обойтись без бригады специалистов, способных выполнить сложный монтаж. Это может существенно повлиять на стоимость работ. Также на сложных кровлях увеличивается количество отходов.

Физические качества. При выборе оценивают гибкость материала. Если крыша будет металлической, на выбор повлияет вид металла и его толщина. В районах со снежными зимами необходимо помнить, что с разных материалов снег сходит по-разному (задерживается и слеживается на шершавой поверхности).

Вопрос шумоизоляции актуален для всех видов крыш. Шум может стать проблемой не только из-за особенностей кровельного покрытия (металлочерепицы или металлического листа). Неграмотно выполненный монтаж приводит к резонированию конструкции даже при небольших порывах ветра. Чтобы шум от дождя не превратился в проблему, используют несколько приемов:

  • Устраивают звукоизолирующий слой. В большинстве случаев с этой функцией справляется утеплитель из минеральной ваты толщиной 200 мм.
  • Используют кровельные материалы с шумопоглощающим эффектом.
  • Устраивают изолированный чердак.

Крыша с чердачным помещениемИсточник dukesroofing.com

Вальма и ендова

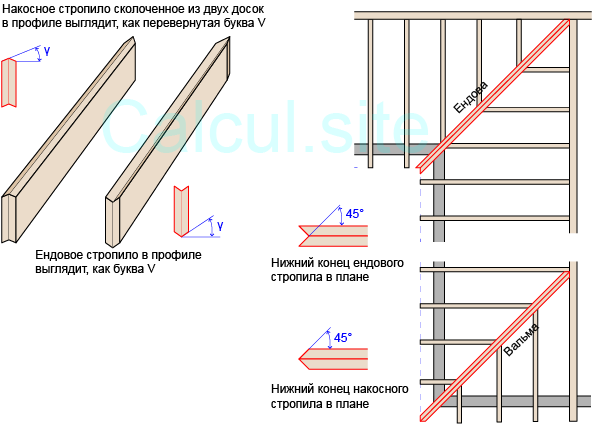

Если центральное стропило вальмы сделать равным рядовому стропилу, то скат вальмы и скаты крыши получатся с равными углами наклона. На плане в торцах дома образуются одинаковые квадраты, в которых накосное стропило режет их по диагонали под углом 45°. Такое конструктивное решение упрощает строительство и экономит строительные материалы.

Стропила своими руками: особенности монтажа

Если центральное стропило не равно рядовому, то наклон ската вальмы не равен наклонам скатов крыши и в плане накосное стропило режет прямоугольник под углом не равным 45°.

Для разметки накосного (диагонального) стропила вальмы изготовьте шаблон из фанеры. При работе в английской метрической системе и равных наклонах скатов и вальмы основание шаблона делают равным 16,97 размерным единицам. При работе в европейской десятичной метрической системе — 14,14 размерным единицам.

Популярные статьи  Освещение светодиодными лентами

Стропила своими руками: особенности монтажа

Для разметки накосного стропила, когда угол наклона вальмы не совпадает с углом наклона ската, возьмите размеры стропильного треугольника вальмы, рассчитанные калькулятором и уменьшите их в 10, 15 или 20 раз до размеров приемлемых для изготовления шаблона. Так же поступите, если уклоны крыши задаются углом или высотой ската, а не безразмерными единицами. Либо используйте размеры шаблонов предложенные калькулятором.

Для изготовления накосного стропила используются одиночные и спаренные доски. Методика, описанная ниже больше подходит для спаренных стропильных ног.

Высоту накосного стропила определите по высоте вертикального распила рядового стропила. Снимите с него размер и перенесите на линию вертикального распила накосного стропила.

Стропила своими руками: особенности монтажа

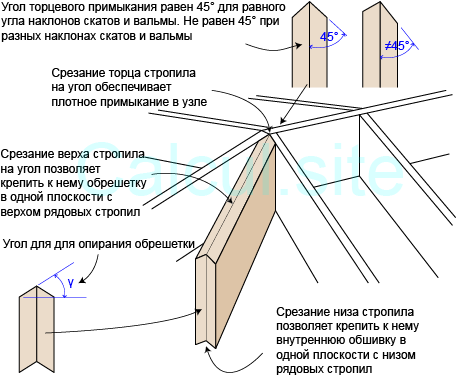

Под укладку обрешетки в чердачных крышах выравнивается верхняя часть накосных стропил. В мансардных ещё и нижняя часть — под внутреннюю обшивку. Таким образом сечение накосного стропила получается в виде перевернутой буквы V. Величина углов скоса берется из калькулятора. Верхний и нижний торцы накосного стропила также делается в виде буквы V. Вверху для плотного примыкания к стропилам, внизу для подшивки карнизной доски.

Стропила своими руками: особенности монтажа

Угол, на который нужно спилить верхнюю часть стропила назовем углом для опирания обрешетки. Его значение определяется по калькулятору. В крышах где угол наклона скатов равен углу наклона вальмы он будет одинаковым с левой и правой стороны стропила. Угол, на который нужно спилить нижнюю часть стропила равен верхнему углу. Если мансарда не будет обшиваться изнутри нижнюю часть накосного стропила подпиливать не нужно.

Установите диск циркульной пилы на величину угла опирания обрешетки полученного калькулятором и срежьте верхнюю кромку доски. Если нужно, сделайте второй разрез параллельный первому в нижней части стропила, на расстоянии высоты накосного стропила.

Стропила своими руками: особенности монтажа

Верхний вертикальный срез в торце стропила сделайте, установив пилу на угол 45° для вальмы равной скату или на угол, показанный калькулятором, если угол вальмы не равен углу ската.

Разметку опорного выреза делайте аналогично такой же разметке на рядовом стропиле, только для рисования горизонтальных и вертикальных линий выреза используйте шаблон для накосного стропила. Сначала отмерьте от нижней точки торцевого скоса стропила (AW) расстояние равное диагонали вальмового стропильного треугольника (Gw) взятого из калькулятора и отметьте точку Bw. Навесьте на стропило шаблон и отчеркните линию BwCw. Её длина должна быть равна ширине доски обвязки каркасной стены (или ширине мауэрлата каменных стен). Измерьте эту ширину непосредственно на строящемся объекте и прибавьте к ней, если необходимо, толщину обшивки стен и погрешность на кривизну стен 0…10 мм. Из точки Cw с помощью шаблона начертите вертикальную линию разреза, точка Dw.

Стропила своими руками: особенности монтажа

Линию BwCw пилите пилой с диском, поставленным на 0°, а линию CwDw под углом 45° если наклоны вальмы и скатов равны. На крыше, в которой наклон скатов и вальмы разный, выставляйте диск на тот градус, который показывает калькулятор. Заканчивайте разрез ручной пилой.

Если крыша не подшивается изнутри и в связи с этим накосное стропило не подрезается по высоте, его разметка немного изменяется. Делается все также, как и для подрезанного снизу стропила, только все измерения производятся от черты разметки высоты.

Стропила своими руками: особенности монтажа

Накосное стропило сплачивается из двух досок гвоздями.

Стропило ендовы изготавливается аналогично стропилу вальмы. Они различаются профилем сечения и нижним концом. Ендову можно назвать вальмой вывернутой внутрь крыши. Углы примыкания верхних концов ендового и вальмового стропил к коньку и угол подрезания их нижних концов равен 45° если наклоны скатов и вальмы равны. Если наклоны скатов не равны угол рассчитывается калькулятором.

Стропила своими руками: особенности монтажа

Коньковый узел

Конёк кровли испытывает большое давление от всей стропильной системы, кровельщики создают коньковый узел пятью способами:

1. Встык2. На балку3. Внахлёст 4. В паз 5. В полдерева

Встык

Чтобы создать коньковый узел, соединив противоположные стропила встык, делают следующее: 1. От верхнего торца каждой стропильной ноги отпиливают прямоугольный треугольник. Срезы должны быть одинаковыми. В противном случае концы стропил не удастся вплотную приблизить друг к другу. 2. В соединённые торцы стропильных ног под углом вбивают гвозди. Если делать это горизонтально, они не смогут пройти через обе деревянные доски.

3. С двух сторон созданный коньковый узел усиливают металлическими пластинами. Через отверстия в этих крепежах в стропила вкручивают саморезы.

На балку

При креплении стропил на балку, а точнее, на специальный коньковый прогон, действуют особым образом: 1. Концы противоположных стропильных ног срезают под одним и тем же углом. 2. Заострённые концы стропил подставляют к коньковому брусу и прикрепляют к нему металлическими уголками или гвоздями. Когда стропила соединяют с балкой, конёк получается не остроконечным, а плоским.

Внахлест

Если коньковый узел делать, скрепляя стропила внахлёст, то потребуется выполнить несколько простых задач: 1. Соединить концы стропильных ног так, чтобы они пересекались друг с другом. 2. Зафиксировать нахлёст металлической шайбой или болтом с гайкой.

3. Усилить крепление, выдавив вокруг болта немного резинового уплотнителя.

В паз

Для соединения стропил в паз совершают несколько плотницких действий: 1. В одной стропильной ноге создают выпил, а в другой — шип. 2. Стропила состыковывают друг с другом, вставляя зуб в выемку. 3. Связь двух элементов каркаса усиливают деревянным нагелем или гвоздём.

В полдерева

Выбрав метод соединения стропил в полдерева, делают следующее: 1. В концах противоположных стропил создают две одинаковые выемки, глубина которых равна половине толщины используемой доски.

2. Торцы стропильных ног соединяют, словно элементы конструктора. 3. Крепление «шип в паз» усиливают двумя гвоздями или деревянным нагелем.

Самостоятельный монтаж стропильной фермы

Перед началом работы требуется провести расчёт стропильной системы, количество стройматериала, теплоизоляции и других дополнительных расходных материалов.

Монтирование производиться по такому алгоритму:

  • Делаем модель, по которой будете собирать конструкцию. Для этого требуется наличие двух досок, которые соответствуют длине строп, соединить их нужно гвоздями с одного края.
  • Получите конструкцию, которою называют «ножницами».
  • Монтируем вторую модель, с помощью которой будут установлены запилы на стропах. Для этого шаблона понадобиться фанера.
  • Вырезаем запилы специального назначения на стропилах. Соединяем их под углом уклона ската. Получившийся шаблон треугольной формы крепим к мауэрлату.
  • Вначале монтируем две боковые фронтовые стропы.
  • Протягиваем кабель меж этих вершин стропил. Обозначим этим конёк, а также точки остальных стропил, которые будут располагаться в промежутках.
  • Поднимаем и монтируем оставшиеся стропила
  • Для громоздкой конструкции используем дополнительные укрепляющие подкосы и подпоры.
  • Устанавливаем коньковые брусья.
Популярные статьи  Глина для кладки печей: инструкция по изготовлению

Для монтажа правильной и надёжной конструкции в интернете вы найдете огромное количество фото стропильной системы с пошаговым руководством действий.

Главные конструкционные элементы стропил

Любой хозяин, планирующий возведение стропильной системы, обязан быть в курсе, из чего она состоит.

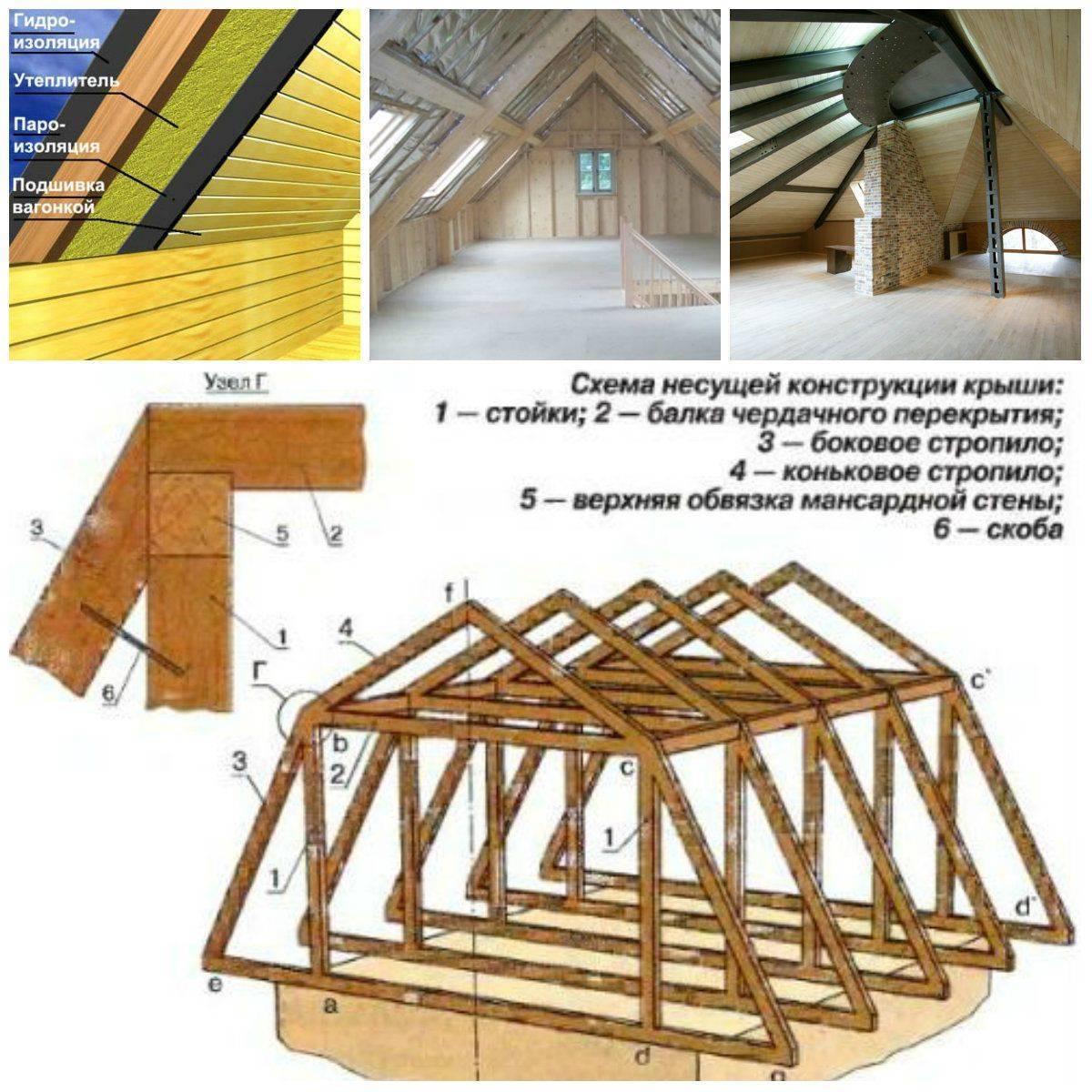

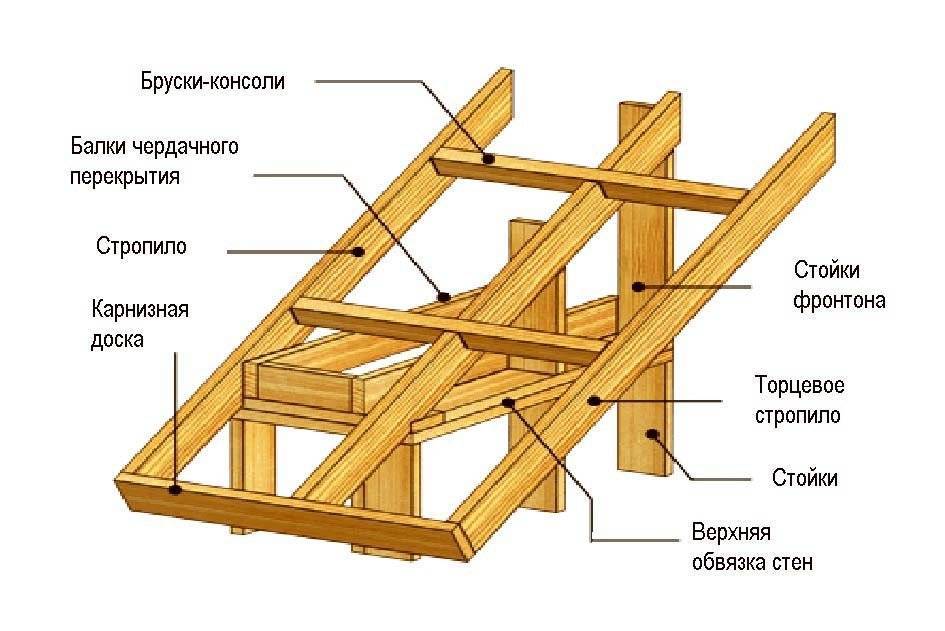

  1. Мауэрлат. Основа всей конструкции. С помощью этого элемента устанавливается правильная нагрузка на все несущие элементы дома.
  2. Стропильная нога. Задет наклон скату, придает крыше привлекательный вид, надежно закрепляет конструктивные части системы.
  3. Затяжка. Не позволяет «расходиться» ногам. Крепко удерживает их в нижней части.
  4. Прогон. Крепит стропильные ноги в верхней части системы (коньковый прогон) и по бокам (боковой прогон).
  5. Обрешетка. Монтируется строго перпендикулярно относительно балок. Изготавливается из обрезанного бруса или досок.
  6. Стойки/подкосы. «Добавляют» ногам еще больше стойкости.
  7. Свес. Защищает основные конструкции здания от различных природных осадков.
  8. Конек. Место, в котором закрепляются скаты.
  9. Кобылки. Создают свес. Необходимы в случае, когда стропила не имеют необходимой длины.

Стропила своими руками: особенности монтажаДетали стропильных систем на примере двускатной крыши, которые можно использовать для различных конструкций крыши

Давайте разберемся с таким составным элементов стропильной системы, как ферма. Ее делают плоской, и, помимо растяжки, в нее включаются раскосы и сами балки. Закрепляются все эти детали таким образом, чтобы нагрузка на главные конструкции шла вертикально.

В случае, когда пролет довольно большой, то ферма делается из нескольких составляющих. Нижняя часть фермы – потолок чердака. Точное число ферм определяется после серьезных расчетов на каждом конкретном объекте.

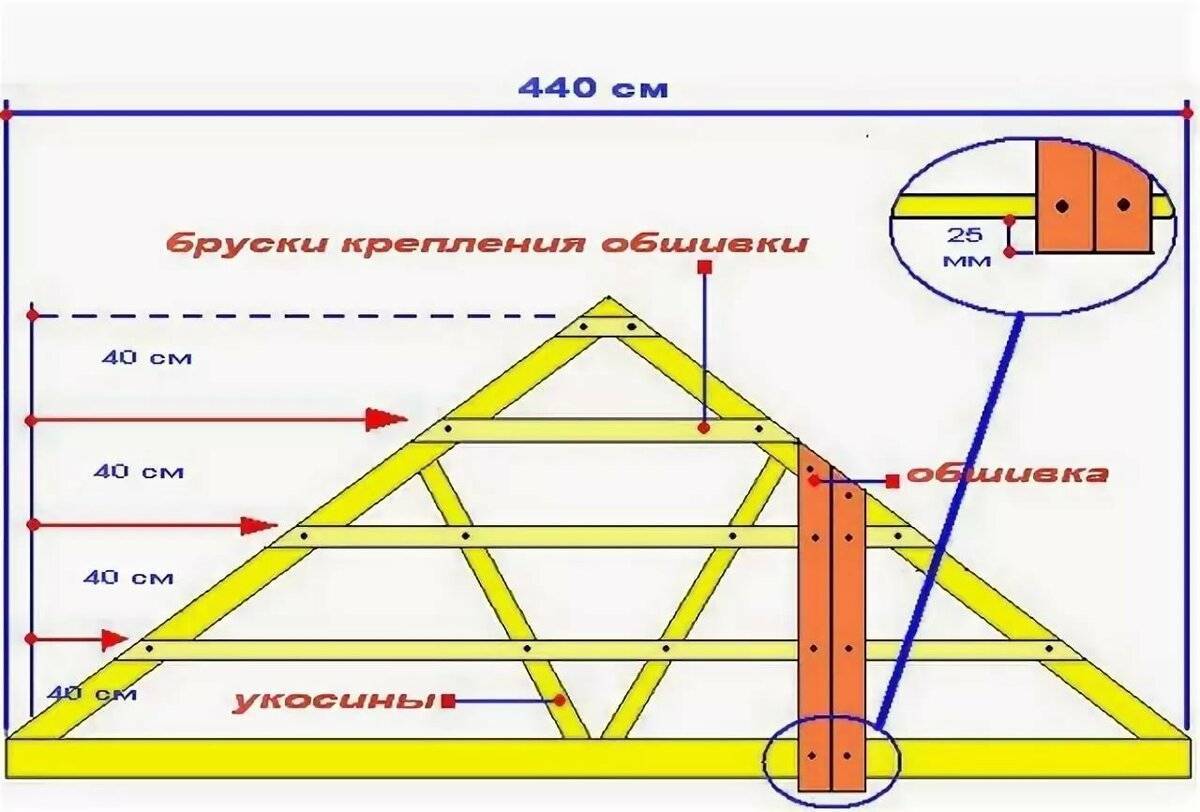

Монтируем стропильную систему – cобираем фермы

Определившись с количеством и размерами стропил можно приступить к сборке своими руками стропильной системы кровли. Как правило, стараются устанавливать собранные предварительно фермы. Изготавливать их можно как на чердачном перекрытии дома, так и на земле и поднимать уже готовыми.

В любом случае значительно облегчить работу помогут несколько шаблонов.

Первый из них – стропило необходимой длины с запиленными под необходимым углом торцами. При необходимости кромки могут быть обрезаны не по прямой линии, а с уступами, облегчающими монтаж деталей. Например, если стропила опираются на брус, крепление можно осуществлять стальными уголками, перфорированной стальной лентой или гвоздями. Во всех случаях фигурный пропил увеличит качество монтажа.

Второй шаблон – лист фанеры с прибитыми под необходимым углом упорами, в которые вкладываются верхние торцы стропил и соединяются ригелями – поперечными досками сечением 50х150, обеспечивающими необходимую жесткость стропильных пар. Если позволяет свободная площадь, в качестве шаблона можно использовать одну собранную своими руками ферму.

Виды стропил

Стропила своими руками: особенности монтажа

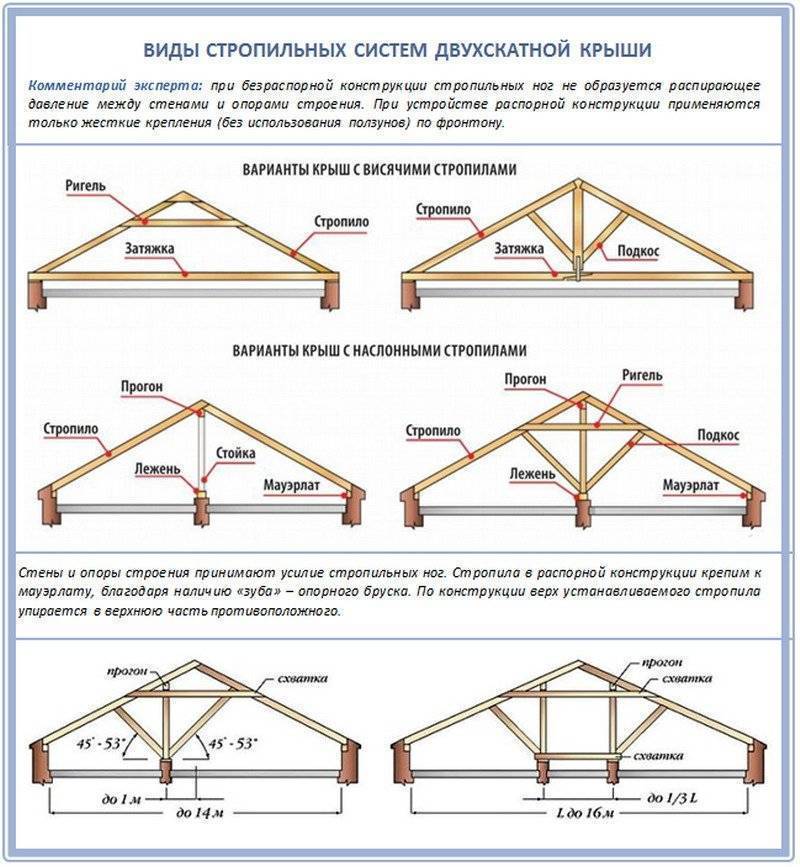

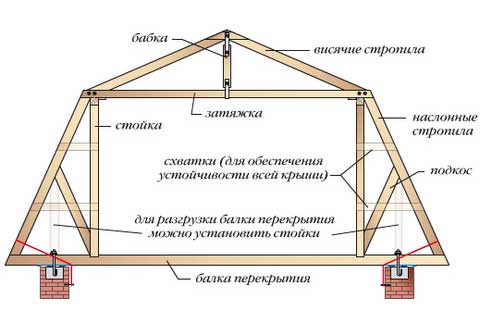

В соответствии с типом строения стропила делятся на наслонные и висячие. Основной формой стропильной системы является треугольник – самая жесткая геометрическая фигура.

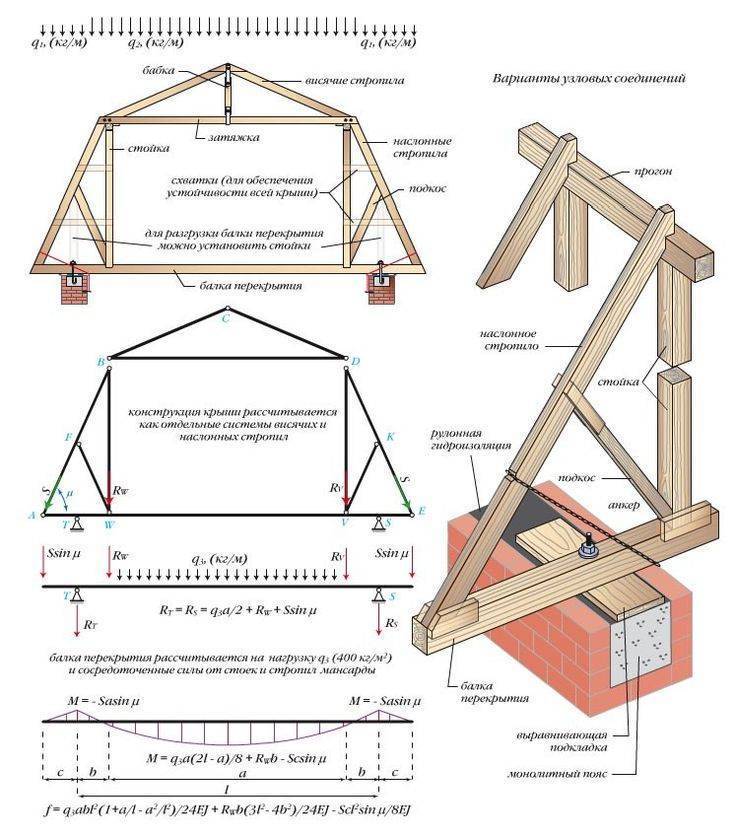

При наличии пролетов больших размеров создаются стропильные фермы на основании наслонных, висячих конструкций, иногда – их комбинации.

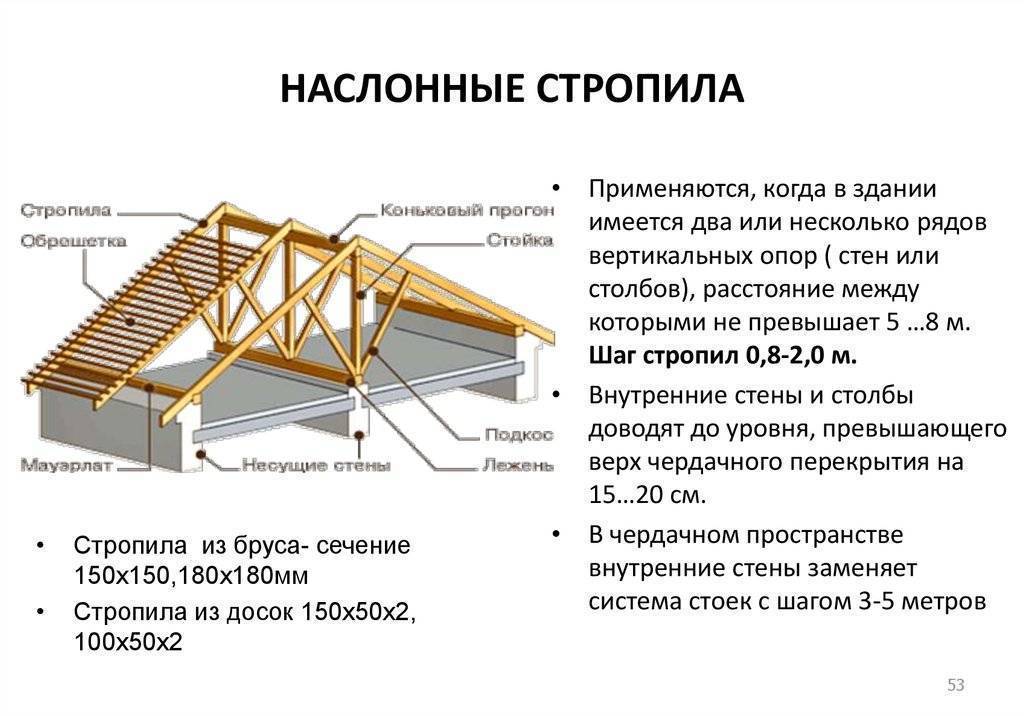

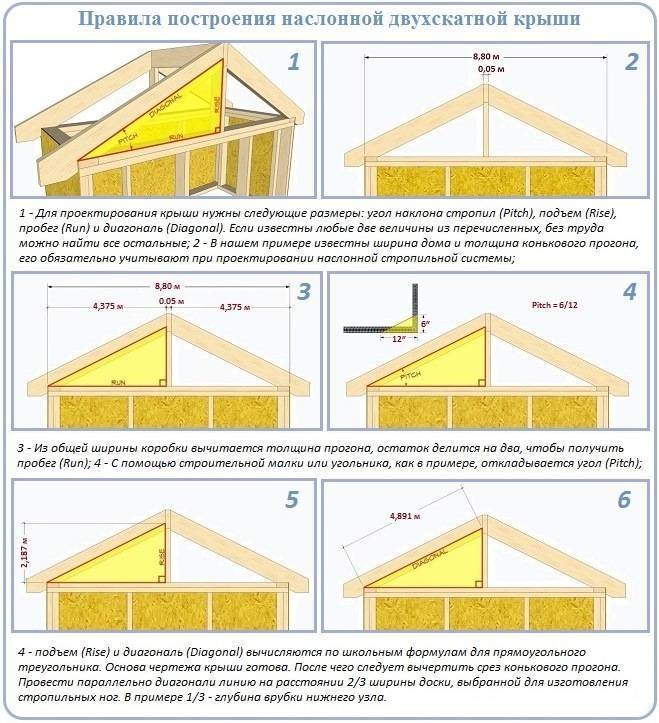

Наслонные стропила

Наслонные стропила боковиной стропильной ноги опираются на внешние несущие стены и расположенные с внутренней стороны несущие конструкции – колонны или стены (при их наличии) посредством системы стоек.

Если пролет (расстояние между внешними стенами) составляет не более 6 метров, то можно обойтись без стоек, в особенности если их не на что опирать.

В любом случае в центре необходимо установить коньковый брус, в котором будут сходиться противоположные ноги стропила. Поверх стен по периметру постройки укладывают подстропильный брус – мауэрлат.

В случае деревянных срубов его функции выполняет верхний венец. Для экономии рекомендуется под каждую ногу подкладывать одинаковые по сечению обрезки, а не использовать целый брус.

Мауэрлат необходимо крепить в армирующий пояс из бетона при помощи штырей или болтов. Крепление производится в вертикальном положении на глубину 40 см или на проволочных стяжках, которые необходимо закладывать уже на этапе возведения стен.

В месте, где должна быть произведена установка на мауэрлат, надо сделать выборку определенного размера и формы для укладки на подстропильный брус. Для придания дополнительной прочности узел крепят при помощи болтов, скоб или металлических накладок.

Для новых построек, усадка которых пока не завершена (в особенности это касается домов из бруса и бревна), рациональным выбором является система скользящих стропил.

Стропильная нога крепится не жестко, а с использованием пластины с прорезями. Через них вкрученные в стропильную ногу болт или саморез имеют свободный ход.

Висячие стропила

Поскольку висячая система по конструкции отлична от наслонной, технология установки стропил также будет другой.

Концы висячих стропил опираются на стены постройки или мауэрлат без применения промежуточных опор. Они используются в строениях с легкими стенами.

В системе данного типа стропильные ноги работают на сжатие и изгиб. Поскольку конструкция создает передающуюся стенам горизонтальную распирающую нагрузку, для ее уменьшения применяют деревянную или металлическую затяжку, соединяющую стропильные ноги.

При этом единственным передающимся на стену усилием является вертикальное давление кровли. Затяжка может располагаться у основания стропильной ноги или выше нее.

Ее прочность должна повышаться в прямой пропорциональности с высотой расположения. При пролете больше 8 м устанавливается стойка с подкосами (бабка).

Преимуществом стропил висячего типа является возможность перекрывать ими пролеты больших размеров.

В данном случае до связывания подстропильными и коньковым брусьями они представляют собой совершенно автономную систему. Стропильные ноги могут опираться как на мауэрлат, так и на несущую стену.

Если ширина пролета не превосходит 6 метров, в роли затяжки может выступать балка перекрытия.

Если размеры пролета больше, то появляется необходимость дополнительного монтажа бабок, откосов и ригеля.
