Простой способ восстановления циркуляции в системе отопления

Содержание

Как разобрать циркуляционный насос отопления своими руками

Чтобы отремонтировать циркуляционный насос, необходимо произвести его демонтаж и качественную разборку.

p, blockquote 25,0,0,0,0 —>

Изначально устройство нужно отключить от электрической сети. Для отсоединения кабеля от клеммной коробки необходимо снять корпус с блока питания прибора. Затем нужно осуществить перекрытие подачи воды посредством боковых вентилей и слить остаток в системе. Далее насос нужно открутить отверткой-шестигранником.

p, blockquote 26,0,0,0,0 —>

После того, как будет выполнен демонтаж, необходимо снять крышку устройства. Под ней располагается ротор с колесом и лопастями. Вам нужно снять ротор, который обычно зафиксирован при помощи болтов. Так вы получите свободный доступ к внутренним деталям насоса. Затем следует тщательно осмотреть устройство и устранить неполадки.

p, blockquote 28,0,0,0,0 —> p, blockquote 29,0,0,0,1 —>

Подводя итог всего вышеописанного, стоит еще раз отметить, что циркуляционный насос — это очень важный элемент отопительной системы, на которого возложены серьезные функции

Именно поэтому очень важно контролировать его работу и проводить регулярное обслуживание. В случае возникновения сбоев в работе и неполадок, нужно сразу принимать необходимые меры, иначе можно запустить и ваш агрегат просто выйдет из строя. голоса

голоса

Рейтинг статьи

Об установке дополнительных агрегатов

Как правило, в закрытую или открытую систему радиаторного отопления, где источником тепла служит единственный котел, достаточно установить один циркуляционный насос. В более сложных схемах применяются дополнительные агрегаты для перекачивания воды (их может быть 2 и больше). Их ставят в таких случаях:

когда для обогрева частного дома задействовано больше одной котельных установки;
если в схеме обвязки участвует буферная емкость;
отопительная система имеет несколько ветвей, обслуживающих различных потребителей, — батареи, теплые полы и бойлер косвенного нагрева;
то же, с применением гидравлического разделителя (гидрострелки);
для организации циркуляции воды в контурах теплых полов.

Правильная обвязка нескольких котлов, работающих на разных видах топлива, требует, чтобы у каждого из них был собственный насосный агрегат, как это показано на схеме совместного подключения электрического и ТТ-котла.

Обвязка электрического и ТТ-котла с двумя перекачивающими устройствами

В схеме с буферной емкостью необходима установка дополнительного насоса, потому что в ней участвуют как минимум 2 контура циркуляции – котловой и отопительный.

Буферная емкость делит систему на 2 контура, хотя на практике их бывает и больше

Отдельная история – сложная схема отопления с несколькими ветвями, реализуемая в больших коттеджах на 2—4 этажа. Здесь может применяться от 3 до 8 перекачивающих устройств (бывает и больше), подающих теплоноситель поэтажно и к разным отопительным приборам. Пример такой схемы показан ниже.

Наконец, второй циркуляционный насос ставится при отоплении дома водяными теплыми полами. Вместе со смесительным узлом он выполняет задачу по приготовлению теплоносителя с температурой 35—45 °С. Принцип работы представленной ниже схемы доступно описан в этом материале .

Этот насосный агрегат заставляет циркулировать теплоноситель по греющим контурам теплых полов

Напоминание. Иногда насосные устройства устанавливать на отопление не нужно вовсе. Дело в том, что большинство электрических и газовых теплогенераторов настенного типа оборудованы собственными перекачивающими агрегатами, встроенными внутрь корпуса.

Источники

https://www.nektonnasos.ru/article/nasos-otoplenie/ustanovka-nasosa-v-sistemu-otopleniya/
https://kak-sdelano.ru/otoplenie/ustanovka-nasosa-na-otoplenie
https://pochini.guru/byt/ustanovka-tsirkulyatsionnogo-nasosa
https://vse-otoplenie.ru/ustanovka-dopolnitelnogo-nasosa-v-sistemu-otoplenia-montaz-i-osobennosti-podklucenia-k-kotlu
https://oboiman.ru/teplo/ustanovka-cirkulacionnogo-nasosa-v-sistemu-otoplenia-shema-montaza.html

Выбор места установки насоса в системе отопления

Современный циркуляционный насос — достаточно технологичное устройство. В нем применяются узлы и материалы, способные длительное время работать при высоких температурах. Поэтому монтаж нагнетателя в систему отопления частного дома может производиться практически без оглядки на параметры теплоносителя и другие критерии.

Чтобы продлить срок службы устройства, обеспечить ему оптимальные условия работы, рекомендуется устанавливать насос по стандартным требованиям, а именно — на обратку системы отопления, где теплоноситель имеет меньшую температуру. При этом существует несколько простых правил организации систем циркуляции, как открытого, так и закрытого типа.

На каждый замкнутый контур отопления нужно установить циркуляционный насос. Это правило всегда соблюдается при отоплении отдельных частей частного дома или при подаче теплоносителя в квартирные радиаторы и теплый пол.
Установка дополнительного насоса производится в зданиях, где сеть трубопроводов достаточно протяженная. Рекомендуется монтировать еще один нагнетатель, если длина труб составляет 80 метров и более.
Если подача и обратка различаются по температуре более, чем на 20 градусов — это означает необходимость установки подающего насоса в систему с естественной циркуляцией дополнительного нагнетателя, если существующий не справляется с поставленной задачей.
Управление циркуляционным насосом путем изменения его скорости может не только обеспечить лучший режим обогрева, но и сэкономить деньги благодаря оптимальным условиям работы котла.

Нагнетатель легко установить своими руками. При этом нужно правильно выбрать место монтажа по требованиям оптимальной работы оборудования. Одновременно должна обеспечиваться удобная регулировка насоса отопления и доступ для его быстрого демонтажа для ремонта.

Совет! Правильная стратегия, когда выбирается устройство для монтажа в новую или уже существующую систему отопления, заключается не только в правильном расчете его параметров. Циркуляционный насос следует выбирать по уровню функциональности. Полезны такие опции, как регулировка скорости, а если приобрести модель с частотным управлением, можно получить возможность очень тонко настраивать отдачу тепла и потребление ресурсов.

Правила выбора точки в системе отопления, где делается монтаж устройства принудительной циркуляции, достаточно просты и понятны.

Насос должен находиться как можно ближе к нагревательному оборудованию.
Рекомендуется устанавливать устройство на трубу обратки.
Как при установке на линию подачи, так и на обратку, между котлом и циркуляционным насосом не должно быть никаких отводов труб, за исключением специальных, предназначенных для обслуживания системы.

Схема подключения нагнетателя по стандартным правилам должна предусматривать возможность изоляции точки установки для демонтажа, обеспечивать работу оборудования в штатном режиме, гарантировать легкое обслуживание системы, проведение пусконаладочных работ.

Схемы отопительных систем

Схема системы отопления зависит от нескольких критериев:

метода соединения батарей с подающими стояками. Бывают однотрубная и двухтрубная системы;
места прокладки линии, которая подаёт горячую воду. Выбирать необходимо между верхней и нижней разводкой;
схемы прокладывания линии: система тупиковая или попутное передвижение воды в трассах;
стояки могут располагаться горизонтально или вертикально.

В чём отличие принудительной и естественной циркуляции?

Принудительное передвижение теплоносителя подразумевает циркуляцию жидкости по магистрали благодаря рабочему усилию насоса. Естественная система не нуждается в использовании, какого-либо оборудования, тут теплоноситель движется за счёт разницы веса горячей и уже охлаждённой жидкости.

Однотрубная схема: как регулировать температуру?

Для обеспечения одинаковой температуры в комнатах на разных этажах, поверхность приборов для нагрева на нижнем этаже должна быть немного больше, чем на верхних этажах. В нижние радиаторы поступает горячая и охлаждённая в верхних нагревательных приборах жидкость.

В системе однотрубной может быть две версии движения жидкости: в первом случае часть идёт в батарею, другая часть – дальше по стояку к нижним радиаторам.

Во втором случае весь теплоноситель проходит через каждый прибор начиная с верхних. Особенность такой разводки заключается в том, что батареи на нижних этажах получают только охлаждённый теплоноситель.

И если в первом варианте регулировать температуру в комнатах можно при помощи кранов, то во втором их использовать нельзя, поскольку это приведёт к снижению подачи теплоносителя ко всем последующим батареям. К тому же полное перекрытие крана приведёт к остановке циркуляции жидкости в системе.

При установке однотрубной системы лучше выбрать разводку, которая даёт возможность регулировать подачу воды к каждой батарее. Это позволит настраивать температуру в отдельных комнатах и сделает систему отопления более гибкой, а, значит, и эффективной.

Поскольку однотрубная система может быть только верхней, её установка возможна только в сооружениях с чердаком. Как раз там должен располагаться подающий трубопровод. Основной недостаток состоит в том, что отопление, возможно, запустить сразу только по всему дому. Главные преимущества системы заключаются в простоте монтажа и меньшей стоимости.

Как выставить оптимальное давление?

На системе отопления стоят манометры, с помощью которых контролируется давление в контуре. На самом же расширительном баке штуцера под установку измерительного прибора нет. Зато есть ниппель или золотник для выпуска и подкачки воздуха или газа. Ниппель такой же как на колесах машин. Поэтому проверить уровень давления и отрегулировать его можно посредством обычного автомобильного насоса с манометром.

Для накачки воздуха в расширительный бак подойдет даже простейший автомобильный ручной насос с манометром или автоматический компрессор

Перед тем, как спустить лишнее давление или накачать воздухом расширительный бачок бытового газового котла, необходимо подготовить систему. Автомобильный манометр показывает значение в МПа, полученные данные нужно перевести в атмосферы или бары: 1 Бар (1 атм) = 0,1 МПа.

Алгоритм измерения давления:

Отключить газовый котел. Подождать пока вода не перестанет циркулировать по системе.
На участке с гидробаком перекрыть все запорные вентили и через дренажный штуцер слить теплоноситель. Для котлов со встроенным баком перекрывается обратка, а также подача воды.
Подсоединить к ниппелю бака насос.
Накачать воздух до показателей в 1,5 атм. Немного подождать, чтобы вылились остатки воды, снова пустить воздух.
Перекрыть вентили запорной арматуры и компрессором докачать давление до указанных в паспорте параметров или до уровня — давление в системе минус 0,2 атм. В случае перекачки бака лишний воздух стравливают.
Извлечь из ниппеля насос, закрутить колпак и перекрыть сливной штуцер. Залить в систему воду.

Проверить правильность регулировки напора воздуха можно, когда котел достигнет рабочих параметров.

Если бак накачан правильно, то стрелка манометра прибора при измерении будет показывать плавный набор давления без каких-либо скачков и рывков

При неправильной настройке напора воздуха в расширительном баке возможны сбои в работе всей системы отопления. Если экспанзомат перекачан, компенсирующие свойства не сработают. Поскольку воздух будет выталкивать излишки нагретой воды из бачка, повышая давление в трубах системы отопления.

А с заниженными показаниями давления компенсирующей емкости, вода просто протолкнет мембрану и заполнит весь резервуар. Как результат, при повышении температуры теплоносителя сработает предохранительный клапан.

Иногда в двухконтурных газовых котлах срабатывают предохранители и при правильной настройке давления встроенного расширительного бака. Это свидетельствует о том, что объем резервуара слишком мал для такой системы отопления. В этой ситуации рекомендуется вмонтировать дополнительный гидробак.

Система отопления без насоса и с насосом.

Отопление без насоса Самостоятельную циркуляцию жидкости обеспечивает разница температур и массы теплоносителя в нагретом и охлажденном состоянии.

Система отопления без насоса называется – система с естественной циркуляцией. Поклонники систем с естественной циркуляцией основным своим доводом в её пользу считают отсутствие в дополнительного сложного оборудования – насоса. Ведь этот конструктивно сложный агрегат не застрахован от поломки. К тому же для его работы требуется подключение электропитания, а это ещё одна статья расходов.

Ну и что же тут сказать??? Всё так.

Оба этих довода справедливы, но так ли хорошо отопление в частном доме без насоса. Давайте посчитаем.

Циркуляция начинается от котла, который должен быть не только смонтирован на этаже ниже самого низко установленного радиатора, но и иметь разгонный вертикальный участок из трубы большого диаметра. К тому же такой большой трубопровод должен идти до самой высокой точки системы отопления, расположенной выше последнего радиатора.

Далее в верхней точке монтируется расширительный бак и раздающий коллектор, который не только выполнен из трубы большого диаметра, но и должен быть расположен под углом не менее 3 градусов.

Отсюда следует, что система с естественной циркуляцией не только сложна в проектировании и монтаже, но и неприглядна в плане декора – трубы большого диаметра сложно декорировать и придется отказаться от скрытого монтажа радиаторов отопления.

Кроме того, в системе отопления дома без насоса невозможно создать большое давление так необходимое для корректной работы современных радиаторов. А уж если случиться засор в трубопроводе, то одной только разницы температур не хватит для того чтобы его протолкнуть и это приведет к остановке всей системы отопления.

Система отопления с насосом

На фоне этого затраты электроэнергии в 30 – 40 Вт на поддержание работоспособности насоса не кажутся такими уж завышенными.

Системы с искусственной циркуляцией теплоносителя не только решает все перечисленные выше проблемы, но и обеспечивает большую теплоотдачу и равномерный прогрев всего трубопровода.

Сама же схема отопления с насосом выглядит следующим образом в трубопровод до котла или после него(в зависимости от модели насоса) устанавливается циркуляционный агрегат, который помогает перемещать теплоноситель по системе отопления.

Что такое циркуляционный насос и для чего он нужен

Циркуляционный насос с мокрым ротором в разрезе

Циркуляционный насос это такое устройств, которое изменяет скорость движения жидкой среды без изменения давления. В системах отопления ставится для более эффективного обогрева. В системах с принудительной циркуляцией он — обязательный элемент, в гравитационных — можно ставить, если требуется увеличить тепловую мощность. Установка циркуляционного насоса с несколькими скоростями дает возможность менять количество переносимого тепла в зависимости от температуры на улице, поддерживая таким образом стабильную температуру в помещении.

Есть два типа подобных агрегатов — с сухим и мокрым ротором. Устройства с сухим ротором имеют высокий КПД (порядка 80%), но сильно шумят, требуют регулярного обслуживания. Агрегаты с мокрым ротором работают почти бесшумно, при нормальном качестве теплоносителя могут качать воду без отказов более 10 лет. Они имеют меньший КПД (порядка 50%), но их характеристик более чем достаточно для отопления любого частного дома.

Для чего нужна напорная петля в гравитационной системе отопления

Чтобы было понятно, можно привести простой пример с мячом. Возьмём резиновый мячик, утопим его рукой в ванне с водой на небольшую глубину, отпустим его. Мячик вылетит из воды, всплывёт, замеряем расстояние на сколько он вылетит. Проделаем опыт повторно, только мячик утопим как можно глубже и так же отпустим, опять замеряем, на сколько он выпрыгнет. Во втором случае мяч выпрыгнет выше. То же самое происходит и теплоносителем, когда речь идёт о системе отопления с гравитационной или естественной циркуляцией. Горячая вода легче, чем холодная, а значит, будет идти вверх. Котёл нагревает воду, и чем выше она поднимется по стояку от котла, да если ещё он прямой и диаметр его не занижен в сравнении с выходом из котла, тем больше вода сможет разогнаться внутри стояка, а стало быть создаст давление.

Горячая вода устремиться вверх и будет за собой из обратки тянуть холодную воду в котёл, где она опять же нагреется. Таким образом, в системе отопления будет реализована естественная циркуляция.

Чем быстрее и лучше будет идти циркуляция, тем меньше в системе будет разница температур подачи и обратки. Скорость воды при хорошо работающей системе может достигать 1м/с. От опуска варится розлив будущей системы отопления.

Какие трубы можно использовать?

Для монтажа системы можно использовать не только стальные трубы. Можно и полипропиленовые, медные, нержавейку и др. Главное, при использовании полимерных труб смотреть на температуру, на которую допустимо использовать данную трубу. К розливу системы потом варятся стояки, которые и служат для подключения радиаторов.

Причём, розлив в гравитационной системе может быть по этажам и нижним, так всеми любимым. Но для этого должно выполняться условие: верх котла должен быть по горизонту ниже, чем низ радиаторов. То есть котёл должен стоять в подвале или, как уже говорилось, быть заглублён. Но ничто не мешает сделать смешанную разводку, первый этаж, с верхним розливом, а второй и более верхний с нижним. Причём, нижний розлив второго или иного верхнего этажа может быть как однотрубным, так и двухтрубным.

Циркуляция теплоносителя в комбинированной (разветвлённой) системе отопления

Начнём разбор циркуляции теплоносителя со сложной системы – тогда с простыми схемами вы разберётесь без проблем.

Вот схема такой системы отопления:

В ней три контура:

1) котёл – радиаторы — котёл;

2) котёл – коллектор — водяной тёплый пол — котёл;

3) котёл – бойлер косвенного нагрева — котёл.

Во-первых, обязательно наличие циркуляционных насосов (Н) для каждого контура. Но этого мало.

Чтобы система работала, как мы того хотим: бойлер отдельно, радиаторы – отдельно, нужны обратные клапаны (К):

Без обратных клапанов, допустим, мы включили бойлер, однако и радиаторы «ни с того, ни с сего» начали греться (а на дворе лето, нам всего-то нужна была горячая вода в водопроводе). Причина? Теплоноситель пошёл не только в контур бойлера, который нам сейчас нужен, а и в контуры радиаторов. А всё потому, что мы сэкономили на обратных клапанах, которые не пропустили бы теплоноситель, куда не надо, а позволили бы каждому контуру работать, независимо от других.

Даже если у нас система без бойлеров и не комбинированная (радиаторы + водяной теплый пол), а «только» разветвлённая с несколькими насосами, то и тогда на каждую ветку ставим обратные клапаны, цена которых однозначно меньше, чем переделка системы.

Недостатки

Сторонники закрытых систем приводят массу недостатков гравитационного отопления. Многие из них выглядят надуманными, но все же их перечислим:

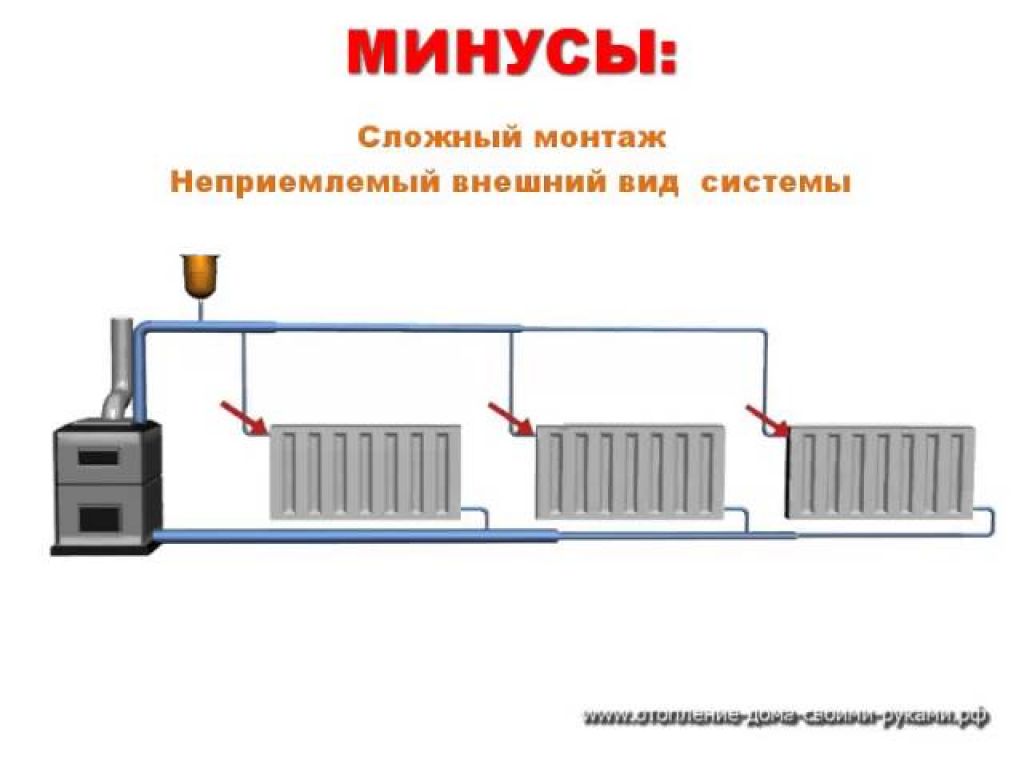

Некрасивый внешний вид. Подающие трубы большого диаметра проходят под потолком, нарушая эстетику помещения.
Сложность в монтаже. Здесь речь идет о том, что подающая и отводящая трубы ступенчато изменяют свой диаметр в зависимости от количества отопительных приборов. Кроме того, гравитационная система отопления частного дома выполняется из стальных труб, а они сложнее в установке.
Низкая эффективность. Считается, что закрытое отопление более экономичное, однако встречаются грамотно спроектированные системы естественной циркуляции, работающие не хуже.
Ограниченная площадь отопления. Гравитационная система хорошо работает на площадях до 200 кв. метров.
Ограниченная этажность. Подобное отопление не устанавливают в домах выше двух этажей.

Кроме перечисленного, гравитационное теплоснабжение максимум имеет 2 контура, тогда как в современных домах часто делают несколько контуров.

«Мокрый» и «сухой» ротор насоса системы отопления?

Для обогрева частных домов с небольшой квадратурой достаточно будет «мокрого» ротора, для многоэтажных с несколькими отопительными узлами подойдет «сухой» ротор. Циркуляционные насосы с «мокрой» системой не будут создавать дискомфорта в помещении за счет бесшумной работы. Также насосы с «мокрым» ротором экономичны, но имеют относительно небольшую мощность.

«Сухие» роторы работают с вибрацией и шумом, однако высокий показатель КПД предусматривает отопление больших площадей. В маркировке каждого изделия обозначают диаметр и напор оборудования. Чаще всего диметр подключения равен 25.

Главными плюсами насосного оборудования с циркуляцией считают:

доступ тепла во все точки частного дома;
быстрое распределение тепла;
экономия коммунальных услуг.

Циркуляционные насосы функционируют по принципу постепенного прогрева системы. Изначально тратят минимальное количество отопительной жидкости на небольшом количестве энергии. Это базовое потребление для прогрева всех труб в системе. За счет этого обеспечивается колоссальная выгода.

Правильно подобранный насос, который будет эффективно работать на квадратуре вашего дома, прослужит десятилетиями

Важно не перегружать агрегат и оптимально использовать его ресурс. Плюс циркуляционных насосов в том, что они работают корректно для любых систем отопления.

Если вы используете систему отопления с естественной циркуляцией воды, установка насоса на отопление будет также уместной. Если в частном доме помещения не прогреваются достаточно быстро до заданной температуры, а вода в котле уже достигла температурного максимума, тогда поможет циркуляционный насос.

Еще одна причина – несоответствие наклона труб установленным нормам. При нарушении уклонных стандартов лучше всего установить отопительный насос для быстрого нагрева помещения. В противном случае вам бы пришлось менять систему отопления дома и расположение труб.

Обратка в системе обогрева ее назначение

Обратка в системе обогрева – это тепловой носитель, который прошёл по всем отопительным радиатором, утратил собственную первичную температуру и уже холодный подается в котел для следующего подогрева. Тепловой носитель может двигаться как в двухтрубчатой, так и в улучшенной однотрубчатой отопительной системе.

Отопительная система ленинградка под собой предполагает очередность соединений отопительных радиаторов. Другими словами труба подачи подведена к первому теплообменнику, от которого идет следующая труба к другому теплообменнику и так дальше.

Если систему отопления с одной трубой улучшить, то ее конструкция будет приблизительно такой: вдоль периметра всего помещения идет одна труба, в которую можно сделать врезку труб подачи и обратки каждого отопительного прибора. В данном случае на каждую батарею есть вероятность установки регулирующего вентиля, благодаря которому можно очень удачно настраивать температура окружающей среды в этой комнате.

Несомненным плюсом подобной системы отопления считается небольшое количество труб в ней. А минус – это температурная разница между первым от котла отопительным прибором и последним. Эту проблему можно убрать при помощи насоса циркуляционного, который станет намного быстрее изгонять всю воду по системе и теплоснабжения, и подобным образом тепловой носитель не будет успевать уменьшить температуру.

Отопительная двухтрубная система собой представляет разводку 2-ух труб. Одна труба – это подача горячего носителя тепла, вторая труба — обратка в системе обогрева, по которой уже остывшая вода с отопительных приборов поступает в котел. Такая система дает возможность почти-что параллельно присоединить все отопительные приборы, что предоставляет возможность пластичной настройки каждого отопительного прибора по отдельности, не влияя на работу других.

Результаты холодной обратки

Схема для нагревания обратки

Порой, при неверно спроектированном проекте обратка в системе обогрева прохладная. Как говорит практика то, что комната не получает достаточно тепла при холодной обратке, это еще пол беды. А дело все в том, что при различной температуре подачи и обратки, на стенках котла может выпадать конденсат, который при взаимном действии с углекислым газом, отличающимся при горении топлива, образовывает кислоту. Она то и может вывести котел из строя существенно раньше времени.

Чтобы это не допустить, нужно довольно тщательно рассчитать проект отопительной системы, особое внимание нужно выделить такому невидимому моменту, как температура обратки в системе обогрева. Либо же включать в систему вспомогательные приборы, к примеру, насос циркуляционный или накопительный водонагреватель, который станет возместить потери тёплой воды

Варианты подключений отопительного прибора

Сейчас мы более чем смело можем сказать, что при проектировке системы обогрева подача и обратка обязаны быть замечательно продуманы и настроены. При неверной конструкции системы обогрева можно утратить более 50% процентов тепла.

Есть три варианта врезки отопительного прибора в систему обогрева:

Диагональная система даёт самый высокий показатель КПД, и благодаря этому считается более функциональной и эффектной.

На схеме представлена диагональная врезка

Как менять температуру в системе обогрева?

Для того, чтобы настроить температуру отопительного прибора и уменьшить разницу между температурами подачи и обратки, можно применять регулятор температур системы обогрева.

Во время установки этого прибора нужно помнить о перемычке, которая должна обязательно находиться перед прибором отопления. В случае ее отсутствия вы будете менять температуру батарей не только в собственной комнате, но и по всему стояку. Навряд ли соседи обрадуются аналогичным действиям.

Очень простой и недорогой вариант регулятора – это монтаж трех вентилей: на подаче, на обратке и на перемычке. Если вы прикрываете вентили на радиаторе, перемычка должна обязательно быть открыта.

Куда ставить

Устанавливать циркуляционный насос рекомендуют после котла, до первого ответвления, а вот на подающем или обратном трубопроводе — все равно. Современные агрегаты делают из материалов, которые нормально переносят температуры до 100-115°C. Мало найдется систем отопления, которые работают с более горячим теплоносителем, потому соображения более «комфортной» температуры несостоятельны, но если вам так спокойнее, ставьте в обратке.

Можно ставить в обратном или прямом трубопроводе после/перед котлом до первого ответвления

Нет разницы и по гидравлике — котлу, да и остальной системе, абсолютно все равно, в подающей или обратной ветке стоит насос. Что имеет значение — это правильность установки, в смысле обвязки, и правильная ориентация ротора в пространстве

Остальное неважно

По месту установки есть один важный момент. Если в системе отопления две отдельные ветки — на правое и левое крыло дома или на первый и второй этаж — имеет смысл на каждой поставить отдельный агрегат, а не один общий — непосредственно после котла. Причем на этих ветках сохраняется то же правило: сразу после котла, до первого разветвления в этом отопительном контуре. Это даст возможность задавать требуемый тепловой режим в каждой из частей дома независимо от другого а также в двухэтажных домах экономить на отоплении. Как? За счет того, что на втором этаже обычно значительно теплее, чем на первом и там требуется намного меньше тепла. При наличии двух насосов в ветке, которая идет наверх, скорость движения теплоносителя задается намного меньше, а это позволяет сжигать меньше топлива, причем без ущерба для комфортности проживания.

Есть два типа систем отопления — с принудительной и естественной циркуляцией. Системы с принудительной циркуляцией работать без насоса не могут, с естественной — работают, но в таком режиме имеют более низкую теплоотдачу. Тем не менее, меньшее количество тепла, это все-таки намного лучше, чем его полное отсутствие, потому в местностях, где электричество отключают часто, проектируют систему как гидравлическую (с естественной циркуляцией), а затем в нее врезают насос. Это дает высокую эффективность и надежность отопления. Понятное дело, что установка циркуляционного насоса в этих системах имеет отличия.

Все системы отопления с теплым полом принудительные — без насоса через такие большие контура теплоноситель не пройдет

Принудительная циркуляция

Так как система отопления с принудительной циркуляцией без насоса неработоспособна, его устанавливают прямо в разрыв подающей или обратной трубы (по вашему выбору).

Большинство проблем с циркуляционным насосом возникают из-за наличия в теплоносителе механических примесей (песка, других абразивных частиц). Они способны заклинить крыльчатку и остановить мотор. Потому перед агрегатом обязательно ставят сетчатый фильтр-грязевик.

Установка циркуляционного насоса в систему с принудительной циркуляцией

Также желательно с двух сторон установка шаровых кранов. Они дадут возможность заменить или отремонтировать устройство без слива теплоносителя из системы. Перекрываете краны, снимаете агрегат. Сливается только та часть воды, которая была непосредственно в этом куске системы.

Естественная циркуляция

Обвязка циркуляционного насоса в гравитационных системах имеет одно существенное отличие — необходим байпас. Это перемычка, которая делает систему работоспособной при неработающем насосе. На байпасе ставят один шаровый отсечной кран, который закрыт, все время, пока работает перекачка. В таком режиме система работает как принудительная.

Схема установки циркуляционного насоса в системе с естественной циркуляцией

Когда пропадает электричество или агрегат выходит из строя, кран на перемычке открывают, кран, ведущий на насос, перекрывают, система работает как гравитационная.

Особенности монтажа

Есть один важный момент, без которого установка циркуляционного насоса будет требовать переделки: требуется разворачивать ротор так, чтобы он был направлен горизонтально. Второй момент — направление потока. На корпусе есть стрелка, указывающая в какую сторону должен течь теплоноситель. Вот так и разворачивайте агрегат, чтобы направление движения теплоносителя было «по стрелке».

Сам насос может быть установлен как горизонтально, так и вертикально, только при подборе модели смотрите, чтобы он мог работать в обоих положениях. И еще один момент: при вертикальном расположении мощность (создаваемый напор) падает примерно на 30%. Это надо учитывать при выборе модели.
