подъемные двери для гаража

Преимущества и недостатки

У таких самодельных ворот есть свои достоинства и недостатки. К плюсам можно отнести:

1. Не занимают много места. Створка приподнимается наверх к самому потолку, а обычно это пространство пустует, что позволяет сохранить территорию возле гаража и использовать ее для других целей.
2. Надежность. Так как конструкция изготовлена из цельного полотна, то взломать подъемные двери в гараж практически невозможно.
3. При желании можно утеплить створки, в основном для этого используется пенополистирол.
4. Можно оборудовать ворота автоматическим подъемником, а значит, можно открывать и закрывать гараж без необходимости выходить из автомобиля.
5. Позволяют производить установку на гаражные проемы любого размера.

Внешнюю отделку таких ворот можно сделать какой угодно. Поэтому они прекрасно и гармонично будут смотреться и с жилым домом, и с участком в целом. Но у такой конструкции есть и ряд недостатков, а именно:

1. В случае поломки одной из частей придется заменять полотно полностью, частичный ремонт не предусмотрен.
2. Устанавливаются ворота исключительно в прямоугольные проемы.
3. Довольно сложно собрать гаражные подъемные ворота своими руками, установка требует определенных знаний и умений.
4. Если планируется утеплять створки, то об этом нужно позаботиться заранее, так как лишний слой может увеличить нагрузку на механизм, что приведет к частым сбоям и поломкам.

Виды и размеры

Подъемными являются модели, которые при открывании заходят под потолок. Существует несколько разновидностей таких конструкций. Каждая из них обладает определенными особенностями эксплуатации.

Подъемно-поворотные ворота выполняют монолитными. Их большая часть заводится под потолок помещения. Нижним краем полотно выходит вперед и напоминает козырек. Подъемно-поворотные модели проще сделать самостоятельно. Если же выбрать готовую конструкцию, ее транспортировка и установка потребует больше времени и усилий.

Подъемно-секционные ворота требуют меньше пространства для открытия, поскольку створка разделена на секции, смещающиеся относительно друг друга на определенный угол. Обычно подобные изделия не сооружают самостоятельно, поскольку дешевле и проще купить готовую конструкцию.

Чем выгодны подъёмные ворота

Подъёмные ворота представляют собой металлическое полотно, размеры которого соответствуют габаритам проёма, оснащённое специальным механизмом. Он обеспечивает смещение полотна по направлению вверх и вниз. В открытом положении оно фиксируется под потолком.

Конструкции этого типа имеют несколько преимуществ:

• отсутствует риск задевания створок при въезде и выезде;
• исправно работают независимо от того, какой высоты сугробы с внешней стороны ворот;
• управляются дистанционно;
• облагораживают строение, придают ему современный и стильный вид.

Есть и недостатки:

• затруднена установка в строениях с низким проёмом;
• по причине большой площади обладают высокой парусностью;
• нижний торец металлического полотна при открывании подается вперёд, что требует выдерживания безопасной дистанции от автомобиля до проёма гаража;
• занимают большую площадь под потолком;
• сложный монтаж, требующий тщательного выполнения замеров и кропотливой сборки.

В металлическом полотне подъёмных ворот можно сделать калитку, что повысит степень удобства эксплуатации гаража. Возможны несколько вариантов автоматизации процессов открывания-закрывания подъёмных ворот. Выбор механизма и способ управления им – первое, о чём должен задуматься автовладелец, решивший модернизировать свой гараж.

Подъемно-поворотные

Конструкция подъемно-поворотных ворот для гаража не слишком сложна. Это лист металла во всю ширину проема, который при помощи специального механизма поднимается вверх, в открытом положении фиксируется под потолком.

Подъемно-поворотные автоматические ворота — требуется место под потолком

Виды подъема

Подъемно-поворотные автоматические гаражные ворота есть разных видов — под разные типы дверных проемов, разную массу полотна:

• Стандартный тип. Подходит для полотен весом до 870 кг, притолок высотой от 350 мм и выше. Направляющие имеют плавный изгиб с радиусом 381 мм и 305 мм, что обеспечивает минимальную нагрузку на пружины. Такой тип подъема считается надежным.
• Низкий тип подъема. Предназначен для притолок высотой от 250 мм до 500 мм (вес полотна не более 870 кг). Для подъема ворот используются специальные радиусные направляющие. Система еще более надежна, чем стандартная.

• Высокий тип подъема. Для притолок высотой от 500 мм и выше, максимальная масса полотна — 890 кг. При такой конструкции для открытия требуется намного меньше места, но надежность пониже, чем у предыдущих двух.

• Наклонный подъем. Также используется для невысоких притолок — до 500 мм высотой, идеально подходит под наклонные потолки. Максимальный вес — 1000 кг, направляющие располагаются по периметру конструкции.
• Вертикальный подъем. Может устанавливаться на высоких притолоках — при высоте от 500 мм. Как понятно из названия, полотно поднимается вверх. Максимальный вес — 1000 кг, направляющие устанавливаются как можно ближе друг к другу. Характеризуются длительной стабильной работой.

Выбор типа открывания подъемно-поворотных автоматических гаражных ворот во многом определяется параметрами проема, в основном — высотой притолоки и массой полотна

При установки этой системы важно хорошо подготовить проем — выгнать его с точностью до миллиметра, оштукатурить по маякам. В этом случае прилегать полотно будет плотно, проблем с продуванием не будет

Достоинства и недостатки

Начнем с практической выгоды установки подъемно-поворотного механизма на гаражные ворота по сравнению с распашными (пусть даже и автоматизированными).

• Необходимое для открывания ворот место перед гаражом становится значительно меньше.
• Работоспособность ворот не сильно зависит от наличия/отсутствия снега перед полотном. Конечно, если у ворот намело сугроб, его лучше откинуть. Мощности механизма может хватить на то, чтобы его сдвинуть, но незачем перегружать его. К тому же мало приятного, если снег будет с полотна валиться на голову, потом — таять в гараже.

• Полотно не мешает при выезде.

• Ворота делают из листа металла без дополнительных подвижных сочленений (сварные швы не в счет). При правильной подготовке проема можно добиться хорошей теплоизоляции.
• Есть возможность открывать такие полотна как автоматически (кнопка или пульт управления) или вручную, что неплохо при отключении электричества.
• В плоскости можно сделать калитку или окно и это не сильно повлияет на стоимость.
• Можно использовать утепленные полотна и нащельники/уплотнители — для отапливаемых гаражей.

В общем и целом такая конструкция намного удобнее, менее проблематична во время эксплуатации, но есть и недостатки.

• В совсем низких гаражах такую систему не поставишь.
• Большая парусность, что требует большей мощности привода.

• Вручную требуются солидные усилия.

• Во время открывания все-таки требуется перед воротами свободное место, так как нижняя кромка ворот выдвигается вперед. Соответственно, есть вероятность повредить авто, если поставить его слишком близко.
• Занимает большое пространство под потолком, по бокам от проезда также не получится что-то поставить.

Что еще можно отнести к недостаткам? Сложный монтаж. Подъемно-поворотные автоматические гаражные ворота требуют правильной установки направляющих, размещение пружины и противовесов. Все это должно быть надежно закреплено и отлажено.

Механизмы подъема

В воротах подъемного типа используется механизм открывания двух видов:

• Рычажно-пружинный. Он является наиболее популярным среди владельцев гаражей с такими воротами. Одним из его главных достоинств является простота конструкции, а, следовательно, и надежность. При изготовлении металлических конструкций подъемного типа, которые снабжены таким механизмом, большое значение имеет точность регулировки пружин. Наряду с этим, крайне важна точность установки направляющих, по которым после завершения всех работ будут перемещаться ролики.
• Если створки довольно значительны по своему весу, то в этом случае оптимально использовать при сооружении подъемных конструкций механизм, снабженный противовесом. В таких случаях выбор обычно делается в пользу лебедки. Противовес закрепляют с одной из сторон, и при помощи троса происходит его соединение с другим краем створки. Подбор подходящего механизма для ворот производится в каждом конкретном случае индивидуально.

Выбор привода

По конструкции делятся на два типа.

Система противовесов

Подходит для больших по весу и размерам полотен.

Один конец троса лебедки крепят к низу створки, потом трос пропускают через механический блок, расположенный на потолке, ближе к противоположной стене. К другому краю монтируют груз (противовес). При открытии ворот он опускается, при закрытии – наоборот. Причем масса противовеса должна быть больше, чем самой створки.

Преимущество ворот с таким приводом – максимальная безопасность от взлома, несанкционированного проникновения.

Шарнирно-рычажный (рычажно-пружинный)

Механизм состоит из:

• пружин;
• роликов;
• рычагов.

Направляющие из металлического профиля крепятся под потолком в горизонтальном положении по краям дверного проема. Внизу фиксируются пружины, рычаги. Ролики ставятся в верхних углах полотна.

При установке важно точно регулировать натяжение пружин, соблюдать вертикаль, горизонталь при крепеже направляющих. Приводя монтируют к потолку

При открытии используют трос, который размещается на профиле под потолком

Приводя монтируют к потолку. При открытии используют трос, который размещается на профиле под потолком.

Открываясь, пружина растягивается, а полотно на роликах двигается по направляющим.

Рекомендуемое расстояние от потолка до дверного проема ‒ от 30 см.

Виды подъемных ворот по типу открывания

Разберем основные нюансы функционирования каждого из типов.

Поворотные

Подъемно-поворотная конструкция относится к простым механизмам. Цельная створка будет подниматься за счет работы привода (рычажно-шарнирного или системы противовесов).

Основные элементы:

• направляющие (закреплены на потолке);
• створка;
• коробка;
• рама из стали;
• двигатель.

При открытии створка поднимается практически под прямым углом, после чего сдвигается на потолок.

Плюсы изделия:

1. Встроенная система блокировки дверей, которая повышает надежность и взломоустойчивость конструкции.
2. Возможность теплоизоляции.
3. Прочная цельная створка.
4. Легкость открытия, закрытия помещения.
5. Монтаж проще, в сравнении с другими моделями.

Среди минусов:

1. Большой вес полотна требует установки усиленной рамы, чтобы та смогла выдерживать такую нагрузку.
2. Не подлежит частичному ремонту. Поврежденную створку меняют целиком.
3. Уменьшается высота потолка в гараже на 20‒25 см.

Складные (секционные)

Полотно собрано из нескольких панелей, соединенных между собой шарнирными петлями. Стандартная ширина секции ‒ от 40 до 60 см.

Открываться створка будет просто, двигаясь по направляющим профилям под потолок. За смещение отвечает механизм с пружинами растяжения.

Среди плюсов подъемно-складных ворот:

1. Они подлежат частичному ремонту. Поврежденная секция заменяется без демонтажа всей конструкции.
2. Экономия пространства внутри, снаружи гаража.
3. Подходит к установке в проемы разных размеров.
4. Дополнительный элемент теплоизоляции помещения.
5. Аккуратный вид.

Минусы:

• Мастера отмечают, что секционные створки не подходят для слишком частого использования, поскольку подшипники с роликами быстро изнашиваются.
• Степень защиты от взлома ‒ средняя, ближе к слабой. Готовые ворота обойдутся дорого. Сделать их самому довольно сложно.

Рулонные

Дверь состоит из множества тонких планок (ламелей). Материал ‒ алюминий.

Под потолком крепится барабан, по бокам проема фиксируются направляющие профили. Планки соединены с барабаном специальным тросом. Когда барабан крутят, то полотно начинает складываться в рулон и наматываться на барабан.

Контролировать работу ворот можно вручную или подключить автоматику и делать это удаленно пультом или телефоном.

Рулонная створка компактна, весит мало, но хозяева отмечают низкую устойчивость ко взлому, механическим повреждениям, небольшой срок службы.

Подъемно – поворотные ворота

Этот вариант, пожалуй, самый простой из всех подъемных ворот для гаража. Их конструкция состоит из рамы, самого цельного полотна и направляющих, которые обеспечивают ему вращение вокруг своей оси. Рама является основой для конструкции, как правило, она сваривается из металлических труб квадратного сечения и монтируется в дверной проем гаража.

Работает такая система просто: с помощью рычагов, приводится в движение шарнирный механизм с пружинами, благодаря которому и происходит движение створки по направляющим, с последующей фиксацией в верхней точке. Нижняя часть ворот при этом, находится под потолком в виде своеобразного козырька.

Здесь возможно устройство подъемного механизма в двух вариантах:

1. С помощью пружин,
2. С использованием противовесов.

Первый вариант с помощью пружин в исполнении проще, а в работе – надежнее, на практике именно его применяют для подъемно – поворотных ворот чаще всего. При наличии пружин и шарниров, которые приводятся в движение рычагами, исключается случайная блокировка механизма.

Для идеальной работы системы необходимы только два фактора: правильно отрегулировать компенсационные пружины, и точно смонтировать каркас направляющих – он должен быть изготовлен строго по уровню.

Второй вариант предусматривает наличие противовеса (или нескольких), который крепится при помощи блоков, через специальный трос к низу рамы конструкции. Противовес более удобен, если ворота слишком тяжелые.

Естественно, при желании и наличии соответствующего бюджета, можно оборудовать поворотно – подъемную систему гаражных ворот электронной автоматикой, которая будет работать вместо человека. Открывать и закрывать такие ворота можно будет просто нажав на кнопочку пульта.

Достоинства подъемно – поворотных гаражных ворот:

1. Так как в них используется цельная створка, иногда весьма приличного веса, то в первую очередь, такие ворота наиболее надежные в плане возможности взлома. Из всех моделей подъемных гаражных ворот, именно подъемно – поворотные сложнее всего поддаются несанкционированному проникновению.
2. При открывании, такие ворота довольно – таки компактны, что позволяет устанавливать их практически при любой площади помещения.
3. Подъемно – поворотные ворота можно после монтажа утеплить, обшить панелями или задекорировать, придав эффектный внешний вид.
4. Возможно оснащение автоматической системой открывания.

К недостаткам таких ворот можно отнести:

1. Они могут быть установлены только в прямоугольных проемах, причем требования к точности постройки довольно высоки.
2. В открытом виде подъемно – поворотные ворота «крадут» у дверного проема около двадцати сантиметров высоты. Для низких проемов это будет критично.
3. Цельное полотно ворот, которое является достоинством, в то же время может показать себя и как недостаток. Например, при частичном повреждении, его невозможно каким-то образом отреставрировать, а необходимо только полностью заменить.
4. После установки ворот, между самим полотном и проемом остаются щели, которые необходимо минимизировать при помощи резинового уплотнителя – при условии, что гараж является неотапливаемым.

На что обратить внимание при выборе подъемно-поворотных ворот

Выбирая подъемно – поворотные гаражные ворота, важно обратить внимание на качество их исполнения и материалов, из которых они сделаны. Естественно, хорошие ворота обойдутся в круглую сумму, но это не тот объект, на котором можно было бы сэкономить

Во-первых, бюджетные модели, как правило, изготовлены из тонкого металла – от 1 мм, что явно не в пользу покупателя

Во-первых, бюджетные модели, как правило, изготовлены из тонкого металла – от 1 мм, что явно не в пользу покупателя.

А во-вторых, приводка деталей и характеристики комплектующих будут не самые лучшие для длительной эксплуатации. Конечно же, наличие автоматической системы открывания существенно удорожает изделие – вот здесь, если есть такая необходимость, в принципе, можно сэкономить, хотя комфорт в использовании от автоматики существенный.

Обязательно обратите внимание на материал, из которого изготовлена створка ворот. Лучше всего будет выбрать более-менее толстый металл или сендвич – панели, которые идут уже с утеплителем и не нуждаются в дополнительной термоизоляции. Обычно, ворота до 20 мм толщиной идут как холодный вариант, а свыше – с утеплителем

Обычно, ворота до 20 мм толщиной идут как холодный вариант, а свыше – с утеплителем.

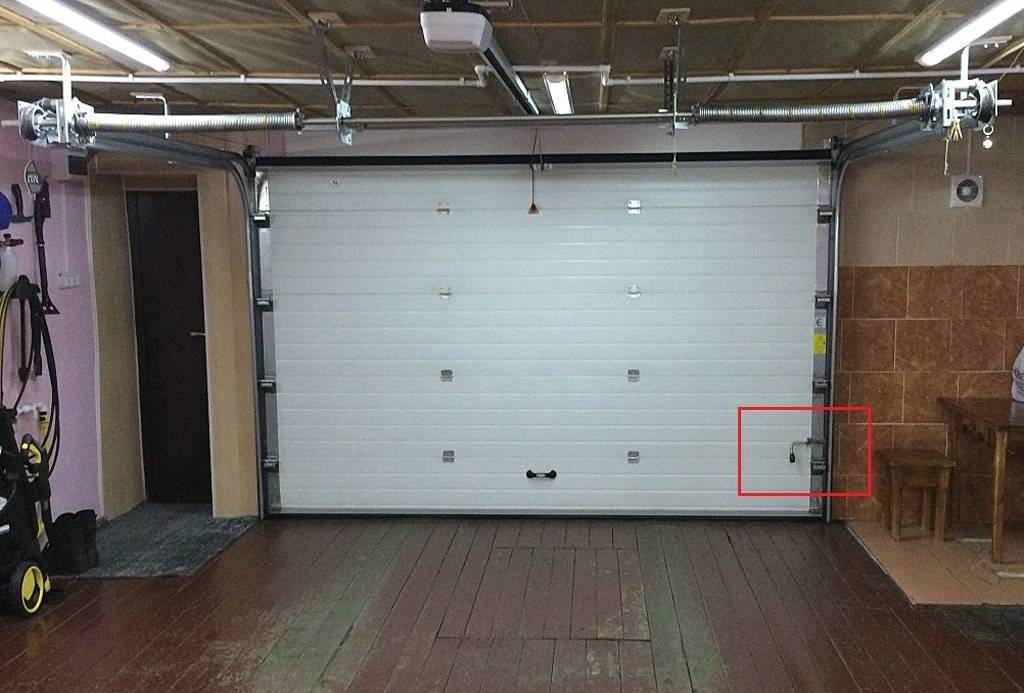

Варианты закрывания секционных ворот

Секционные ворота имеют несколько типов запирания.

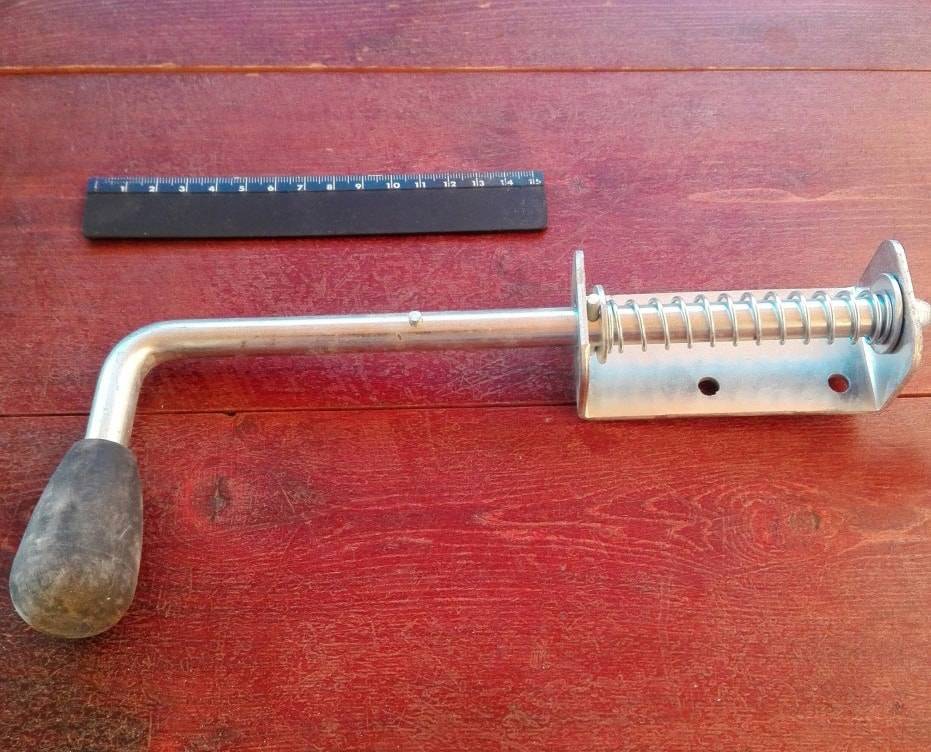

Первый способ с использованием пружинных задвижек. Такой вариант подходит, если существует еще один вход в гараж. Задвижка устанавливается на внутренней части ворот или стены. Такой вариант запирания ворот устанавливается в стандартной комплектации, остальные варианты ставят только по просьбе заказчика.

Вариант с использованием ригельного замка. Такой замок требует установку ручки по центру ворот с внутренней или наружной стороны. При повороте ручки засовы выходят из специальных пазов и отпирают ворота.

В варианте, когда на ворота устанавливают автоматический механизм открывания ворот, существует автоблокировка механизма в положении опущенных ворот. Для открытия ворот в таком случае есть несколько способов:

1. В гараже существует трос, с помощью которого можно снять блокировку механизма стоит только потянуть за него.
2. С помощью ключа, который необходимо вставить в ячейку провернуть и вынуть цилиндр, к которому прикреплен трос разблокировки (такое действие не вызовет проблем).

Перечисленные способы разблокировки ворот подойдут, только если открывать ворота вручную. Для полной автоматизации используют механизмы блокировки с помощью самого привода подъема ворот, к нему также можно установить задвижки для блокировки изнутри в случае долгого отсутствия.

Подготовка к установке секционно-подъёмных ворот

Приступаем к замерам

Широкий ассортимент строительных материалов позволяет сделать подъёмные ворота самостоятельно и сэкономить на услугах специалистов. Полотно для створки покупают у производителя или изготавливают из профнастила.

Порядок выполнения замеров

Для обеспечения безотказной работы ворот необходимо правильно сделать замеры и подготовить проем. Потребуются рулетка, отвес, уровень. Для составления чертежа ворот понадобится замерить:

• высоту проёма (Н);
• ширину (В);
• высоту притолоки h (расстояние от верхней точки проёма до потолочного перекрытия);
• расстояние от правой и левой стенки проёма до соответствующих углов гаража (b1 и b2) должно быть не менее 75 см;
• глубину вхождения конструкции внутрь помещения (l).

Расчёт глубины вхождения выполняют в соответствии с правилами:

• если площадь ворот менее 8 м2, к высоте проёма прибавляют 40 см;
• если более 8 м2 – 45 см;
• при низком проёме – 50 см;
• при высоком – 65-85 см.

Выбор привода

Привод рекомендуется выбирать осевой

Для секционно-подъёмных ворот возможны два варианта автоматизации:

• монтаж привода на потолке у задней стенки гаража;
• установка осевого привода с любой стороны от проёма.

Для потолочного привода требуется свободное пространство. Поэтому глубина гаража должна быть достаточной – не менее 320 см. Осевой привод более мощный и не требует наличия свободного пространства под потолком. Поэтому его можно устанавливать в гаражах, длина которых менее 320 см.

Правила подготовки проёма

Основные требования к проёму:

• несущая способность, достаточная для выдерживания весовых нагрузок от подъёмных ворот;
• ровность стен и их соответствие горизонтали и вертикали;
• с внутренней стороны проёма должно быть достаточно места для установки направляющих.

Если гараж выстроен из полнотелого кирпича, бетонных блоков, шлакоблоков, монтаж направляющих не вызовет проблем. Если строение возведено из пено- или газоблоков, пустотелых кирпичей и бетонных блоков, досок, потребуется усиление проёма с целью увеличения его несущей способности. В противном случае от монтажа подъёмных ворот придется отказаться.

Способы усиления:

1. Укрепление торцов проема металлическим уголком 50х50 мм или 75х75 мм.
2. Нанесение слоя штукатурки и установка направляющих на химические анкеры.

В отапливаемых помещениях под металлические уголки и направляющие укладывают слой теплоизоляции.

Выравнивание проёма и потолка

Поверхность стен и потолка должна быть идеально ровной и прочной

В местах установки направляющих поверхность стен и потолка должна быть ровной и прочной. Этого добиваются с помощью оштукатуривания с применением маяков или обшивки прочными отделочными материалами.

Ширина ровных «полос» на стенах и потолке должна быть не менее 21 см. Этот параметр напрямую зависит от материалов, из которых изготовлена система направляющих. Поэтому рекомендуется оштукатуривать «полосы» шириной 30 см.

Что делать, если проём недостаточен для монтажа подъёмных ворот

Владельцы небольших гаражей, проём которых не имеет боковых стенок и притолоки, тоже могут установить подъёмно-секционные ворота. Для этого потребуется сварить каркас из металлических уголков или профилированных труб, имитирующий требуемый проём. И обшить сформированные стенки и притолоку ОСБ с утеплением между полотнами, заложить кирпичом, забетонировать.

Если проём не имеет притолоки, можно выбрать вариант монтажа ворот с фальшпанелью. Это полотно, изготовленное из того же материала, что и секции створки.

Система автоматизации

Удобство эксплуатации заметно увеличивается, когда монтируется автоматическая работа с возможностью управления. Принцип привода такой:

• На одной стойке коробки ставится переключатель режимов, цифровой блок – работа проводится по инструкции к комплекту автоматики. Устройство подает сигнал на цепную передачу с поворотным устройством.
• Внизу коробки ставится управляющий фотоэлемент, на верхней раме – лампа.
• Сигнал с пульта подается к блоку, электроприводу.

АвтоматикаВыполненные в едином стиле Удобные и эстетичные подъемыМеханизм для экономии пространстваШирокая конструкция из панелей под деревоВ классическом стилеС окошкамиС встроенной калиткой

Чертеж подъемных гаражных ворот

Дом

Для обеспечения продолжительной сохранности автомобиля его нужно хранить в месте, которое защитит от воздействия дождя, мороза и др. Но атмосферные явления не самое страшное, что может навредить машине, поэтому следует обустраивать гаражи с надежными воротами. Хорошо подходят для такой задачи, а также отличаются необычностью конструкции, поворотные подъемные ворота. Дальше рассмотрим особенности их конструкции, чертежи и последовательность изготовления своими руками.

К достоинствам таких конструкций можно отнести:

• Их сложно взломать.
• Открываются без необходимости прикладывать усилия.
• При правильной технологии создания отличаются долговечностью.
• Сохраняют внутреннюю площадь.
• Можно устанавливать в различных гаражных проемах.

Недостатки:

• Сложность выполнения работы.
• Механические составляющие конструкции могут быть перегружены.
• Высокая теплопроводность.

Невзирая на необходимость иметь базовые навыки обращения со сварочным аппаратом, а также некоторыми другими инструментами, изготовить поворотные подъемные ворота сможет своими руками почти каждый. В процессе работы нужно использовать правильные чертежи и выполнять работу в точности с указанными данными.

Как устроена конструкция?

Особенности каркаса

Перечень основных частей поворотных подъемных ворот:

• Каркас – основная часть всей конструкции, на которую закрепляются остальные элементы.
• Створка поворотного типа, вмонтированная в раму из стали.
• Возвратной пружины – нужна для закрытия в ручном режиме.
• Механизм движения створки.

Для створки лучше использовать материалы с небольшими показателями веса – это снизит уровень нагрузки на конструкцию, что обеспечит ее продолжительное и безотказное функционирование.

Основные элементы конструкции

» alt=»»>

Особенно важно перед изготовлением своими руками определиться с видом механизма, который будет передвигать створку с одного положения в другое. Он может быть в виде:

• Шарнирно-рычажной конструкции, основанной на движущихся шарнирах по направляющих, задача которых – осуществлять движение 2-х рычагов в конкретных направлениях.
• Противовесов, перемещающих створку с помощью блочной системы.

Второй вариант более прост в изготовлении своими руками, но он подразумевает необходимость большего количества материалов для создания.

Что нужно для самостоятельного изготовления?

Пример подробного чертежа

Чтобы сделать самодельные поворотные ворота подъемного типа нужно подготовить:

• Сварочный аппарат (без его присутствия сбор остальных пунктов списка нерационален).
• Дрель.
• Гаечные ключи.
• Рулетка.
• Отвертки.
• Уровень.
• Материал для создания шарниров и направляющих составляющих – швеллер или уголок.
• Возвратные пружины.
• Уголки.
• Кронштейны.
• Противовесы.
• Направляющие полозья.
• Трос.
• Выбранные элементы для создания створки.
• Сталь для отделки.
• Профильная труба.

Пример конструкции с автоматизацией
