Особенности пластиковых труб

Выбираем пластиковые воздуховоды для вентиляции: особенности и нюансы монтажаПод общим названием «Пластиковых», подразумевается один из материалов, изготовленных из различных полимеров:

  1. Поливинилхлорид (ПВХ).
  2. Полиэтилен.
  3. Полипропилен.
  4. Фторопласт (ПВДФ).

Рассмотрим характеристики каждого из перечисленных видов.

ПВХ – наиболее распространённый материал. Он недорогой, легко поддаётся монтажу, не портится под воздействием солнечных лучей. Рабочие пределы температуры для него 0 – 70°C со знаком плюс (экстремальный минимум -20°C).

Полиэтилен покрывается антистатиком. Его можно использовать и на холоде, поскольку пределы рабочих температур полиэтилена от -40 до +80°C. Характерный тёмный цвет придают вещества, защищающие от ультрафиолета.

Полипропилен не боится контактов с агрессивными средами, покрывается антистатиком, бывает негорючим. Не используется на холоде, поскольку становится хрупким, но вполне пригоден для жарких помещений, так как температурный диапазон полипропилена 0 – 98°C со знаком плюс.

Фторопласт наиболее устойчив к различным воздействиям. Устанавливать их можно в помещениях с экстремальными температурами и на транспортировку потоков с агрессивными компонентами. Температуры, которые выдерживает материал от -40°C до +140°C.

Характеристики и плюсы пластиковых труб:

Выбираем пластиковые воздуховоды для вентиляции: особенности и нюансы монтажа

  • длительный срок использования;
  • гладкая внутренняя поверхность, а значит, хорошее прохождение потока;
  • отсутствие отложений, не подверженность коррозийным процессам;
  • низкий уровень шума;
  • лёгкий вес;
  • прочность;
  • простота монтажа;
  • токсическая безопасность;
  • не требуется окраска;
  • стоимость (ПВХ – наиболее недорогой вариант, который дешевле полиэтилена и металла).

После обработки антистатическими веществами, пластиковые трубы гораздо меньше притягивают к себе пыль, а это позволяет сэкономить на обслуживании вентиляционной системы.

Существуют также пластиковые воздуховоды с круглым и с прямоугольным сечением, так что есть возможность выбрать тот, который лучше подойдёт к интерьеру и условиям. Из маркировки на поверхности квадратной трубы можно не только узнать ширину и высоту её сечения, но какому диаметру круглой трубы она соответствует.

По многим показателям пластиковые трубы превосходят оцинкованные короба.

Отдельно стоит сказать о гибких воздуховодах, которые представляют собой союз из слоёв пластика, алюминиевой фольги и стального каркаса. Рабочие температуры таких полиэфиров -50 +70°C.

Главный недостаток – такие трубы не обеспечивают должной аэродинамики. Внутри поток встречается с неровной поверхностью, теряет скорость и создаёт шум. Но если предполагаемая скорость воздуха не будет превышать 3 м/сек (как в кухонных вытяжках), то вполне можно рассмотреть и гибкий вариант. Монтировать, во всяком случае, его будет проще.

Кладка кирпичного вентиляционного канала

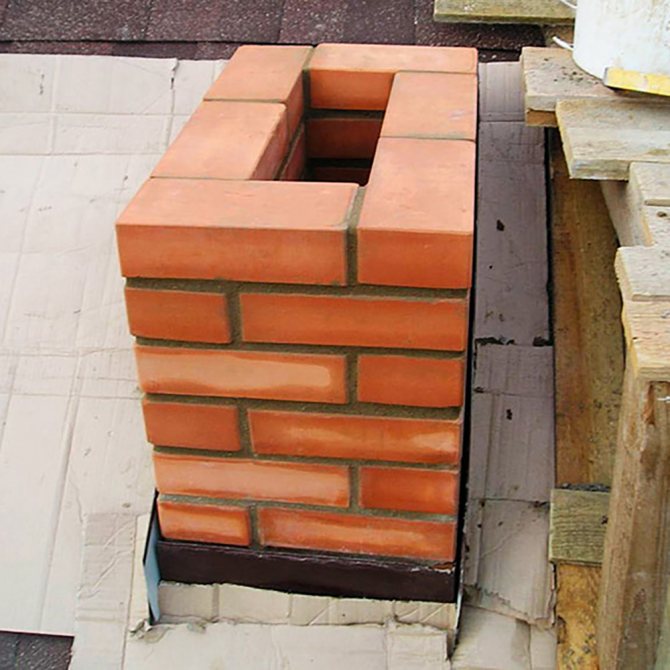

Выбираем пластиковые воздуховоды для вентиляции: особенности и нюансы монтажа

Требования к устройству вентиляционных каналов в кирпичных стенах подробно описаны в СНиП номер 2.04.05-86.

Основные положения нормативного документа:

  • каналы для удаления дыма и вентиляции нельзя объединять;
  • вентканалы в стенах толщиной 380 мм выполняют, используя кладку в один ряд;
  • вентиляционные шахты в стенах располагают как можно дальше от печи или камина;
  • при устройстве канала в стене толщиной 640 мм применяют двурядную кладку;
  • в вентиляционных системах устанавливают решетки, у которых нет вертикальных выступов;
  • соблюдают нормируемые размеры вентканалов в кирпичной кладке, которые составляют 140х140 мм;
  • оголовок вентиляционной трубы на скатной крыше располагают на 50 см ниже конька, но точнее высоту определяют с учетом удаления конструкции от конькового элемента.

Вентиляционные шахты предусматривают в помещениях, которые не имеют оконных проемов, а также там, где наблюдается повышенная влажность, например, в кладовой, на кухне, в санузле или ванной комнате.

Размеры каналов из кирпича

  1. Если она не больше 3,5 кВт, оптимальное сечение шахты – 140х140 мм.
  2. Если указанный показатель находится в районе 3,5-5,2 кВт, сечение канала составляет 200х140 мм.
  3. Когда в доме установлен источник тепловой энергии, вырабатывающий более 5,2 кВт тепла, вентшахту делают с габаритами 270х140 мм.

Чтобы в процессе возведения канала из кирпича соблюдать его вертикальность, используют специальную доску с разметкой отверстий. Габариты заготовки составляют 140х250х25 мм. Иногда дощечку заменяют специальными буйками. Это деревянные короба по габаритам вентиляционных шахт. Каналы бывают квадратного или прямоугольного сечения. Между соседними ходами делают разрыв в один кирпич. При ведении кладки используют однорядовую перевязку.

Как выбрать кирпич для строительства вентканала?

Для устройства вентиляционных шахт используют полнотелый кирпич. Если применяют пустотелый кладочный камень, то отверстия предварительно заполняют цементным раствором или глиной.

В процессе строительства кирпич разрешено резать болгаркой. Также для разбивания камня используют молоток-кирочку, кельму либо другие приспособления. Для резки больше подходят битые элементы и камни со сколами.

Приготовление раствора

Выбираем пластиковые воздуховоды для вентиляции: особенности и нюансы монтажа

Для устройства кирпичной вентиляционной шахты подходит такой же раствор, как и для кладки остальной части стены.

При его приготовлении придерживаются пропорции:

  • цемент марки М500 – 1 часть;
  • очищенный песок – 3 части;
  • вода (количество зависит от консистенции раствора).

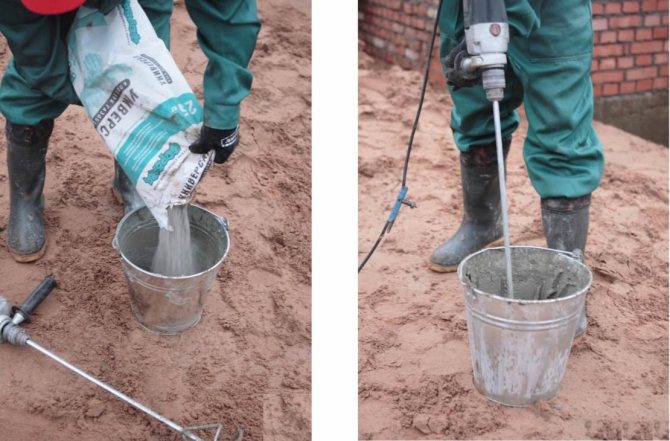

Сначала смешивают сухие компоненты. Потом к ним добавляют воду небольшими порциями. Для определения консистенции ведро немного наклоняют. Хороший раствор не должен сам выливаться из емкости.

Последовательность кладки кирпичного вентканала

Кладка вентканалов из кирпича проходит в таком порядке:

  1. Сплошную кирпичную стену выкладывают до требуемой отметки. Потом при помощи деревянного шаблона наносят разметку под вентиляционные шахты. Обязательно учитывают привязку, указанную в проектных чертежах.
  2. Первый ряд кладут с использованием строительного уровня. Для удобства применяют деревянный короб или доску-шаблон. Все углы шахты делают строго прямыми. Если работы проходят в жаркую погоду, то поверхность кирпича предварительно смачивают водой.
  3. Когда сделают 4 ряда кладки, используют буйки. Они позволяют придерживаться вертикальности и защищать внутреннее пространство канала от попадания строительного мусора. Буйки смещают после устройства каждых 8 рядов.
  4. Если по соседству с обычным продухом находится дымовая шахта, кирпич кладут «впритык». Плотная кладка защитит от просачивания дыма и продуктов сгорания.
Популярные статьи  Теплый пол под линолеум на деревянный пол: технология монтажа водяного и инфракрасного варианта

Элементы сети и местные сопротивления

Имеют значение и потери на элементах сети (решетки, диффузоры, тройники, повороты, изменение сечения и т. д.). Для решеток и некоторых элементов эти значения указаны в документации. Их можно рассчитать и произведением коэффициента местного сопротивления (к. м. с.) на динамическое давление в нем:

Рм. с.=ζ·Рд.

Где Рд=V2·ρ/2 (ρ – плотность воздуха).

К. м. с. определяют из справочников и заводских характеристик изделий. Все виды потерь давлений суммируем для каждого участка и для всей сети. Для удобства это сделаем табличным методом.

Расчетная таблица

Сумма всех давлений будет приемлимой для этой сети воздуховодов, а потери на ответвлениях должны быть в пределах 10% от полного располагаемого давления. Если разница больше, необходимо на отводах смонтировать заслонки или диафрагмы. Для этого производим расчет нужного к. м. с. по формуле:

ζ= 2Ризб/V2,

где Ризб – разница располагаемого давления и потерь на ответвлении. По таблице выбираем диаметр диафрагмы.

Нужный диаметр диафрагмы для воздуховодов

Правильный расчет воздуховодов вентиляции позволит подобрать нужный вентилятор выбрав у производителей по своим критериям. Используя найденное располагаемое давление и общий расход воздуха в сети, это будет сделать несложно.

Современные пластиковые вентиляционные каналы: основные определения

Ниже, в соответствующем разделе, рассмотрено подробно оснащение кухни, приведена методика качественного монтажа. Но следует сразу определить, почему так популярны в наши дни воздуховоды из пластика. Для этого надо уточнить условия применения этих изделий:

  • Их устанавливают в стенах для подачи свежего воздуха. Здесь пригодится стойкость к изменению температуры.
  • Современные пользователи высоко ценят свободное пространство. Широкий ассортимент размеров и форм воздуховодов поможет создавать компактные системы для размещения внутри конструкций подвесных потолков.
  • Для повышения эффективности отверстия каналов (входное и вытяжку) устанавливают в определенных планом местах. Предполагается монтаж каналов сложной конфигурации, поэтому понадобятся разнообразные переходные и соединительные компоненты.
  • Элементы таких систем скрывают под стационарными декоративными и защитными покрытиями. Нужны изделия, рассчитанные на долгосрочную эксплуатацию без выполнения визуального осмотра, других регулярных регламентных мероприятий.

Применение вентиляции из пластиковых воздуховодов позволит успешно решить обозначенные выше задачи.

Выбираем пластиковые воздуховоды для вентиляции: особенности и нюансы монтажаКлапан из пластика

Такой канал в стене не окажет вредное влияние на строительные конструкции. Он обеспечит приток свежего воздуха. При соответствующем дополнительном оснащении будет выполнять функции фильтра.

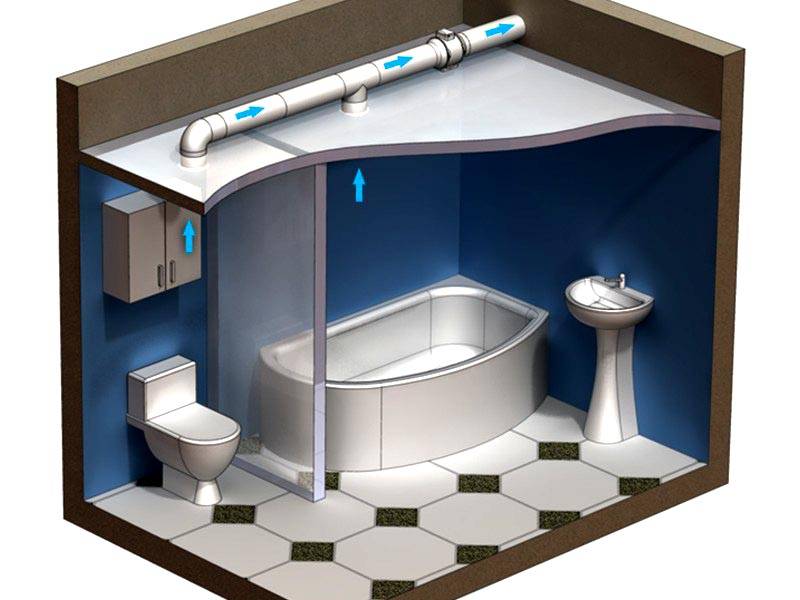

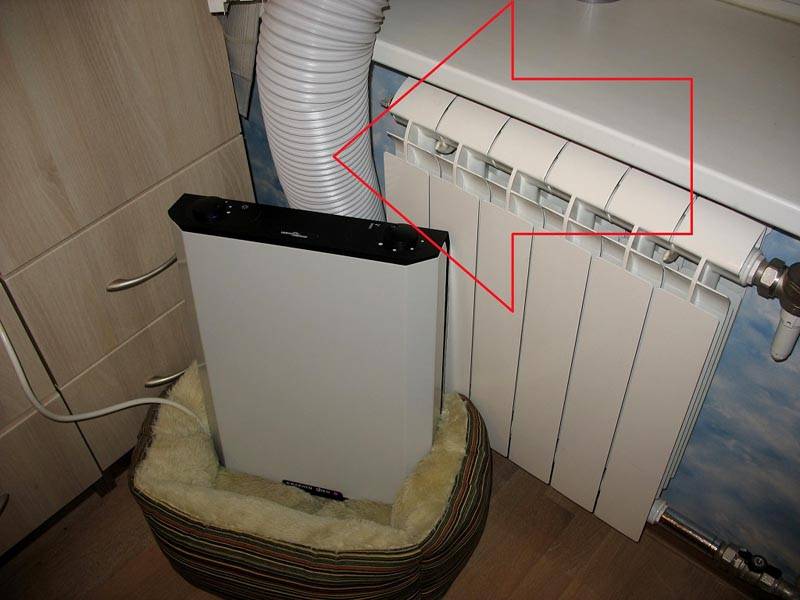

Выбираем пластиковые воздуховоды для вентиляции: особенности и нюансы монтажаЭтой гофрированной трубой обеспечивают вывод отработанного воздуха наружу при подключении в комнате мобильного климатического оборудованияВыбираем пластиковые воздуховоды для вентиляции: особенности и нюансы монтажаТаким воздуховодом можно быстро и точно подсоединить вытяжку к вентиляционному каналуВыбираем пластиковые воздуховоды для вентиляции: особенности и нюансы монтажаВ душе, ванной комнате, туалете пластиковые трубы для вентиляции будут выполнять свои функции безупречно долгое время. Они не подвержены разрушительному воздействию коррозийных процессов

Сравнение вентиляционных пластиковых труб с альтернативными конструкциями

Совершенствование технологий производства позволяет минимизировать себестоимость качественных изделий данной категории. Даже масштабные проекты получится реализовать с разумными затратами. Следующие преимущества также пригодятся на практике, если выбрана вентиляция из пластика:

  • Небольшой вес ограничивает физические нагрузки на человека при выполнении монтажных работ.
  • Трубы из пластика не сложно обрезать по нужным размерам с применением обычной ножовки с полотном по дереву.
  • Для крепления к потолку и соединения отдельных частей используют недорогие саморезы.
  • Минимальный вес конструкции не оказывает негативное влияние на силовой каркас здания, мебели, иные опорные точки.
  • Пластиковые изделия устойчивы к влаге, вибрациям. Они сохраняют целостность в широком диапазоне температур.
  • Гладкие внутренние стенки не препятствуют свободному прохождению воздуха.

Выбираем пластиковые воздуховоды для вентиляции: особенности и нюансы монтажаПрочные воздуховоды из оцинкованной стали хорошо подходят для создания крупных каналов

Главным преимуществом таких изделий является негорючесть. Они без повреждений способны выдержать длительное воздействие высокой температуры.

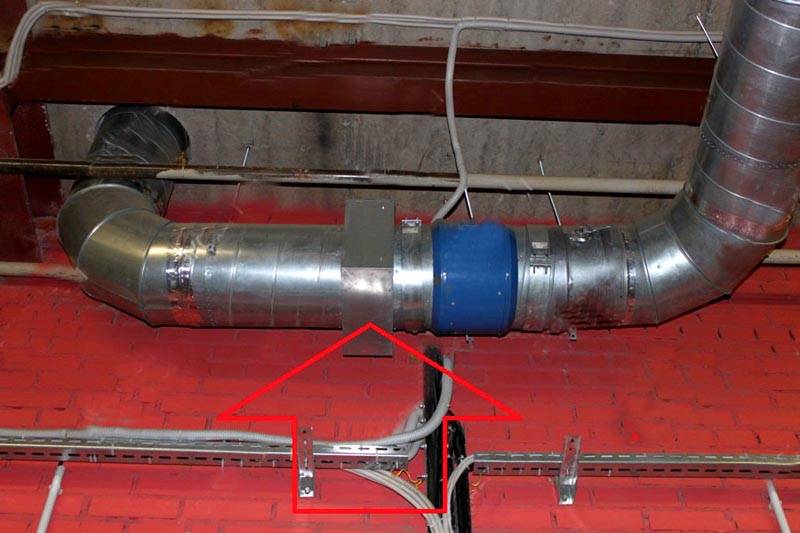

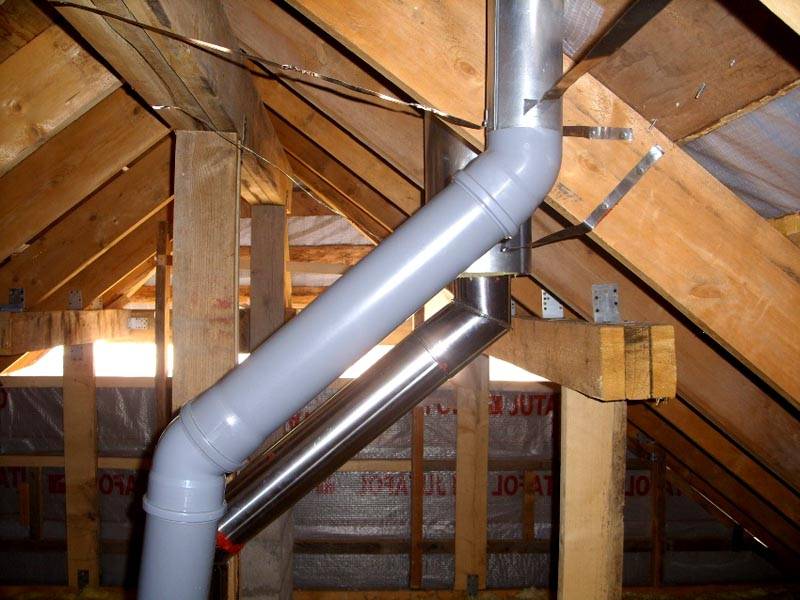

Выбираем пластиковые воздуховоды для вентиляции: особенности и нюансы монтажаС применением специального противопожарного клапана обеспечивают высокий уровень пожарной безопасности. Он закрывается автоматически, прекращает доступ кислорода и распространение пламениВыбираем пластиковые воздуховоды для вентиляции: особенности и нюансы монтажаВ частных домах применяют комбинации из разных материалов

Большие крупные каналы создают из металла. Изделия из этого материала устанавливают на неотапливаемом чердаке. Нержавеющую сталь применяют для изготовления дымоходов. Сравнительно небольшие в сечении вентиляционные трассы удобнее монтировать с применением пластиковых изделий.

Выбираем пластиковые воздуховоды для вентиляции: особенности и нюансы монтажаМеталлические трубы – выразительный элемент дизайна

Виды труб для вентиляции и их размеры

Чаще всего для монтажа бытовых приточных каналов вытяжки используют пластиковый прямоугольный трубопрокат. Их широко применяют в промышленности, где необходимо вывести воздушные массы насыщенные химическими веществами. Прямоугольные пластиковые каналы легко собираются из фасонных деталей конструкции.

Так же очень распространены круглые вентиляционные воздуховоды. Они отличаются большей эффективностью, нежели прямоугольные. Все дело в том, что в такой конструкции поток воздуха проходит под меньшим сопротивлением, если провести сравнение с прямоугольными конструкциями

Этот показатель нужно принять во внимание при расчете мощности вытяжной системы

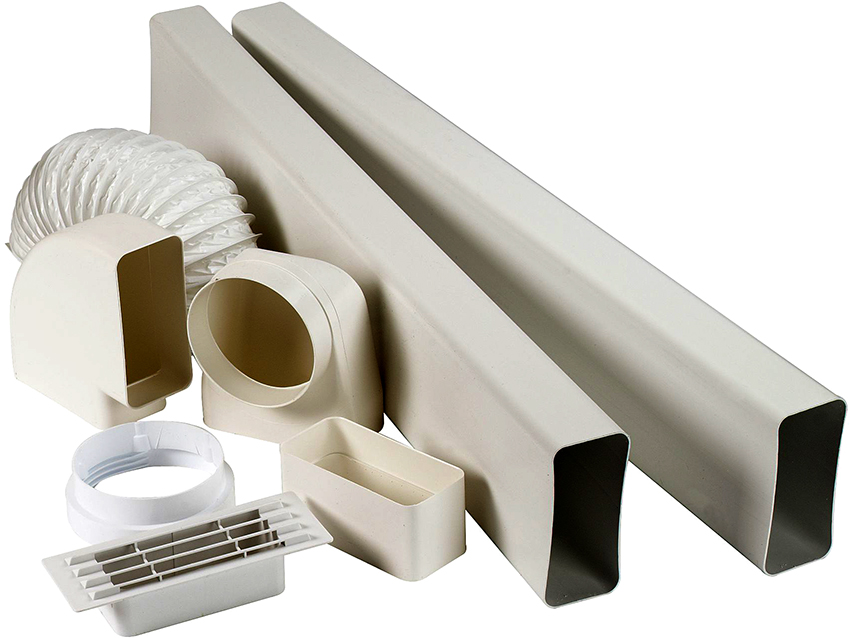

Прямоугольные вентиляционные трубы преимущественно ставят в быту. При этом для них подбирают место, чтоб можно было спрятать канал под подвесной потолок. Типовые размеры прямоугольных трубопрокатных материалов для этой задачи составляют: 60х120 и 60х204 мм. Кроме этих используются и нестандартные размеры на 110х55 мм.

Размер диаметра круглых изделий составляет величину, которая была указана немного выше. ГОСТом разрешают устанавливать круглые изделия с размером диаметра от 100 до 2000 мм.

Гибкие пластиковые вытяжные сети бывают круглыми и прямоугольными, уже с названия понятно, что они отличается гибкостью, то есть они могут легко менять форму. Размер конструкции из данного материала может составлять от 15 до 20 метров.

Отличительная способность гибкого трубопроката заключается в том, что они могут быть смонтированы на конструкции со сложной формой. Любой другой воздухоотвод в данном случае потребует большого количества фасонных элементов. А гофра может менять свое направление в плоскости самостоятельно.

В промышленных помещениях гофрированные трубные изделия ставятся, как вспомогательные материалы для обустройства отдельных участков. Устанавливают такую трубу только в растянутом состоянии. При этом радиус загиба не может быть меньше, чем диаметр самого трубного изделия. Если вас интересует вопрос уместно ли использовать гофтрубы для вытяжки, то этот вопрос подробно раскрыт в этой статье.

Особенности монтажа

Перед тем, как монтировать домашнюю вентиляционную сеть необходимо:

  1. составить схему магистрали с точными размерами;
  2. подбирать форму короба: прямоугольную или круглую;
  3. рассчитать количество соединительных колен, вентиляционных пластиковых переходов и поворотных элементов.

Если выбирается гибкий воздуховод, задача по монтажу намного упрощается. Потребуется гибкая труба, вентиляционная решетка и несколько крепежных хомутов. С одной стороны конец пластиковой гофры подсоединяется хомутами к кухонной вытяжке, а с другой стороны – к вентиляционной решетке. Остается только запрятать воздуховод за карнизом кухонного навесного шкафчика или спрятать за съемной панелью.

Ассортимент современных пластиковых систем вентиляции открывает большие возможности для самостоятельного монтажа бытовой вентиляции. Однако если есть сомнения в своих силах или необходимо запроектировать сложную вентиляционную сеть, то лучше не рисковать, а обратиться за помощью к специалистам для профессионального монтажа вентиляционной системы.

Выбор трубопроводов для вентиляции помещений различного назначения на видео:

Как выбрать воздуховод

Выбирая форму и размеры труб для вентиляционного канала как основы для монтажа всей вентиляционной системы, следует исходить из ее основного назначения, вида и габаритов. Таким образом удастся обеспечить нормальную работу инженерной коммуникации.

Популярные статьи  Фольга для бани какую лучше выбрать: и вообще стоит ли утеплять баню фольгой изнутри

Сначала составляется проект, учитывающий размеры помещения и его особенности, а также все нюансы, связанные с размещением, установкой и работой элементов системы. Пластиковый воздуховод должен обеспечивать перемещение воздуха со скоростью, доходящей до трех метров в секунду. Использовав в целях экономии пространства и для достижения эстетического впечатления трубы с малым внутренним сечением, можно добиться чрезмерного уровня шума во время эксплуатации.

Рассчитывая вентиляционную систему пользуются двумя показателями требуемого воздухообмена:

  1. Исходя из количества людей, пребывающих в помещении. Норма для одного человека – 60 м3/ч.
  2. Учитывая кратность процесса. Объем помещения умножается на коэффициент, равный для жилья 1 или 2, для помещений общественного назначения – 2 или 3.
  3. Трубы необходимого сечения подбирают, пользуясь формулой: S = 2, 778 LV, где S – площадь поперечного сечения в см2, L – требуемый воздухообмен, V – скорость перемещения воздуха.

Можно воспользоваться и специальными программами, позволяющими просчитать все параметры вентиляционной системы.

Формы вентиляционного канала имеют определенные недостатки и преимущества. Стоит учесть, что при наличии поворотов и ответвлений резко возрастает уровень затрат на установку элементов соединения при выборе круглой или овальной формы. Если же вентканал прокладывается практически по прямой линии, то монтаж труб овальной или круглой формы обойдется примерно вдвое дешевле, чем прямоугольных. При плоскоовальной форме сопротивление прохождению воздушного потока значительно уступает прямоугольной, сокращая затраты на электроэнергию. Но стоимость их значительно выше.

Выбираем пластиковые воздуховоды для вентиляции: особенности и нюансы монтажа

Воздуховоды с круглой формой сечения отличаются большей пропускной способностью, но неправильно выбранный диаметр может привести к повышенному уровню шума

Виды воздуховодов

Как уже было сказано, работа вытяжного устройства невозможна без специализированного воздуховода. Существует несколько видов вытяжных труб, отличающихся друг от друга множеством параметров, однако главная разница выражается в материале, который использовался при их изготовлении.

Помимо этого, они могут отличаться между собой следующими характеристиками:

  • длиной воздуховода;
  • размер одного диаметра;
  • форма сечения (прямоугольные, круглые или плоские);
  • по гибкости.

Как же выбрать воздуховод для вытяжки? Чтобы получить ответ на этот вопрос, стоит подробнее рассмотреть различия между вытяжными трубами, созданными из различных материалов.

Алюминиевый

Алюминиевый воздуховоды являются наиболее частым вариантом, который используется для проектирования принудительной системы вентиляции. Их сечение может быть как круглым, так и прямоугольным.

К основным преимуществам таких конструкций можно отнести:

  • простота монтажа – алюминиевые воздуховоды легко режутся и гнутся;
  • отсутствие резонансного шума;
  • относительно вытяжных труб из пластика, алюминиевые продаются по достаточно демократичной цене;
  • маскировка – алюминиевые трубы достаточно легко замаскировать, тем самым сохраняя эстетичный интерьер кухни.

Пластиковый

Пластмассовые воздуховоды так же, как и алюминиевые, могут выпускаться с прямоугольным или круглым сечением. Мнение экспертов, о том какая форма сечения является наиболее подходящей для проектирования принудительной системы вентиляции, очень часто отличаются. Кто-то считает, что лучше использовать квадратные воздуховоды из пластика, так как они не отлично впишутся в дизайн помещения, кто-то наоборот предпочитает круглые, так как их производительность значительно выше.

Основные преимущества пластиковых воздуховодов выглядят следующим образом:

  • практически полное отсутствие шума;
  • высокая универсальность – пластиковые вытяжные трубы отлично справляются с выводом как запахов, так и влаги;
  • длительный срок эксплуатации – минимальный срок службы пластикового воздуховода составляет как минимум десять лет;
  • пластик не нуждается в дополнительно обслуживании и уходе;
  • малый вес позволяет монтировать воздуховод подобного типа без использования дополнительных конструкций.

Гофрированный

Гофрированный воздуховод может создаваться как из пластика, так и из алюминия. Раньше, для его производства использовали оцинкованную сталь, сейчас же такой материал применяется все реже и реже.

Главный достоинством гофрированной вытяжной трубы является ее гибкий канал. Он позволяет удлинять или укорачивать трубу, сгибать канал для поворотов без использования каких-либо дополнительных материалов и крепежных элементов. Помимо этого, гофрированный воздуховод обладает небольшим весом, что также значительно облегчает процедуру его монтажа.

Виды кухонных вытяжек

Рынок наводнен различными видами кухонных вытяжек, среди которых не трудно потеряться. При покупке мы советуем вам следовать определенным правилам. Прежде всего, следует ответить на два вопроса:

  1. Что мы ожидаем от вытяжки?
  2. Что мы можем позволить, с учетом технических и финансовых возможностей?

Ответив на эти вопросы, вы сможете очертить круг товаров, на которые стоит обратить внимание. Вытяжка чаще всего бывает соединена с вентиляционным каналом

Тогда она работает в открытой системе. Если же она не подключена к вентиляции, то работает в закрытой системе, как поглотитель загрязнений из воздуха с помощью фильтра

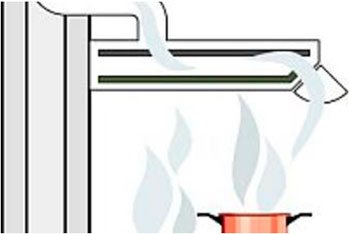

Вытяжка чаще всего бывает соединена с вентиляционным каналом. Тогда она работает в открытой системе. Если же она не подключена к вентиляции, то работает в закрытой системе, как поглотитель загрязнений из воздуха с помощью фильтра.

По конструкции, вытяжки могут быть:

  • пристенные – устанавливаются между кухонными шкафами непосредственно на стене;
  • угловые – расположены в углу кухни, крепятся непосредственно к стене;
  • островные (иногда называемые подвесными) – крепятся к потолку над плитой, располагаются вдали от стен кухни над кухонным островом;
  • наклонные – предназначены для установки между шкафами;
  • встроенные – монтируются под навесным шкафом;
  • выдвижные – также монтируются под навесным шкафом, оснащены выдвижной поглощающей пластиной.

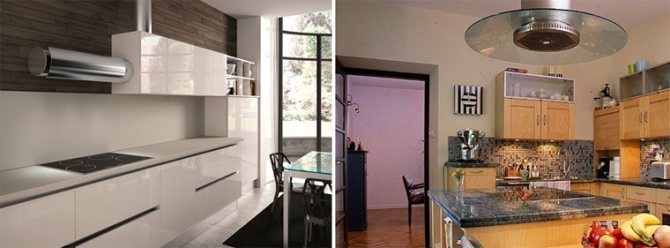

Выбираем пластиковые воздуховоды для вентиляции: особенности и нюансы монтажа

Большинство вытяжек при помощи трубы-воздуховода подключаются к вентиляционным каналам, которые есть практически в каждой кухне и размещаются над кухонной плитой.

Обычно вытяжки размещаются на стене над плитой и могут располагаться отдельно, или быть встроенными в кухонный навесной шкаф. Существуют также современные решения, такие, как вытяжки, встроенные в столешницу, которые используют в помещениях с высокими потолками и в других особых случаях. Однако такой вариант очень дорогостоящий.

Вытяжка на кухню без воздуховода

В каждом доме должна быть оборудована система вентиляции. Однако не всегда возможно подключить к ней этот прибор, например, в многоквартирном доме (обычно многоэтажном), оснащенном коллективными воздуховодом. Кроме того, она не подключается к естественной вентиляции, если в доме есть дровяной камин, угольный котел или другие устройства с подключением к дымоходу (например, газовая плита, газовый котел). Есть модели вытяжек, которые не требуют воздуховода и работают в закрытом цикле, использую специальные фильтры.

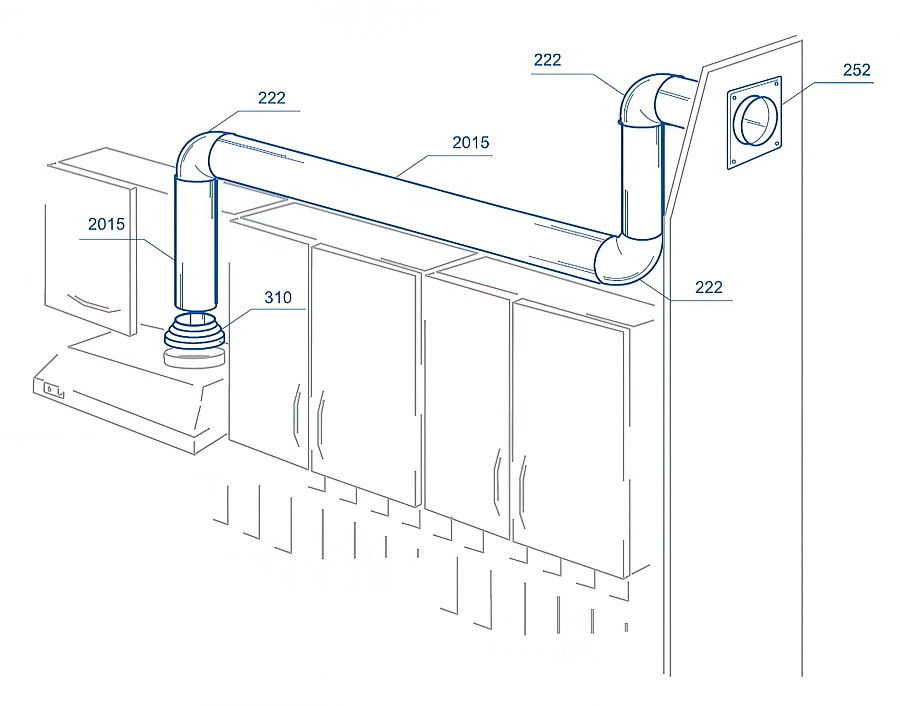

Вытяжка для кухни с воздуховодом

Вытяжка подключается к вентиляционному каналу при помощи воздуховода. Она собирает воздух вокруг кухонной плиты и выдувает его в вентиляцию. К вентиляции присоединяется труба-воздуховод, которая обычно имеет круглое поперечное сечение и диаметр 125 или 150 мм. Некоторые производители предлагают трубы с прямоугольным поперечным сечением.

Вытяжка для кухни с воздуховодом работает должным образом только в том случае, если в помещение поступает правильное количество свежего воздуха и созданы оптимальные условия для его потока. Иногда для этого просто достаточно приоткрыть окно или форточку. Можно также, как это иногда практикуется, сделать небольшие отверстия в балконной двери кухни, чтобы позволить свежему воздуху поступать в помещение. Приборы могут быть снабжены клапанами, которые предотвращают возвращение паров в помещение, и перегородками, которые защищают от возврата конденсированного пара.

Выбираем пластиковые воздуховоды для вентиляции: особенности и нюансы монтажа
Прибор может быть оснащен одним или двумя двигателями. Их мощность составляет от 18 до 200 Вт.

Работающий от двигателя вентилятор засасывает воздух над плитой и через воздуховод подает его в вентиляционный канал. Вентилятор может всасывать воздух в нижней части, с двух сторон (снизу и спереди).

Популярные статьи  Печь бубафоня своими руками: схема чертеж, расчет и изготовление конструкции

Также есть версии, которые оснащены двумя двигателями, засасывающие воздух даже с четырех сторон, тем самым увеличивая эффективность работы.

Технические характеристики и размеры

Воздуховоды на основе ПВХ изготавливаются из специального ABS-пластика. В его отношении допустимо провисание 4%. В числе прочих положительных характеристик находятся:

  • отсутствие необходимости в добавочной теплоизоляции кровли;
  • доступность самостоятельной регулировки;
  • малая вероятность коррозии;
  • гладкая внутренняя поверхность, благодаря которой отсутствует вероятность статического сопротивления при прохождении воздуха;
  • уменьшенные потери шума и воздуха;
  • срок службы — от 20 лет и более.

Пластик не отличается устойчивостью к горению, поэтому размещать его поблизости от дымохода не рекомендуется. Если требуется увеличенная огнезащита, надо отдавать предпочтение оцинкованным изделиям. Что касается размеров, то выделяют следующее особенности:

  • Чаще всего покупатели приобретают круглые воздуховоды с диаметром 1, 1,25, 1,5 см. В соответствии с ГОСТом, их сечение должно составлять 200 см.
  • Пластиковый воздуховод прямоугольного сечения имеет стандартные размеры 55 на 110, 60 на 120 и 50 на 204 мм.
  • 20 м составляет длина гибких воздуховодов.

Выбираем пластиковые воздуховоды для вентиляции: особенности и нюансы монтажа

Кухонная вытяжка содержит элементы, которые чаще всего изготовлены из пластика. Специалисты настоятельно рекомендуют проводить установку пластика на вытяжные вентиляционные каналы. Здесь каких-либо ограничений не предусмотрено. Но на приток требуются изделия, сделанные из особого вида пластика, способные противостоять термическому воздействию. Особенно это актуально, если имеется рекуперация или подогрев.

Выбирая пластиковые воздуховоды, надо смотреть на характеристики отдельно взятого помещения. Иногда из-за потенциальных проблем с пожарной службой не рекомендуется их использовать. Это актуально, допустим, если вентиляция изготовлена из пластика. Следует быть осторожным и с каркасным домом.

Типы соединения пластиковых воздуховодов

Самые распространенные на сегодня способы соединения пластиковых элементов вентсистем – фланцевые и бесфланцевые. Фланцевые соединения крепятся к отдельным элементам канала при помощи заклепок, или шурупов. Для герметизации стыков используются резиновые или полимерные уплотнительные ленты.

Бесфланцевое соединение подразумевает стыковку деталей воздуховода при помощи накладного бандажа из листового металла и стальных реек. Получение нужной конфигурации вентиляционного канала достигается при помощи доборных элементов различной конфигурации – тройников; колен, выполненных под разными углами изгиба; отводов; переходников и диффузоров.

Выбор элементов и расчеты пластиковой вентсистемы

Пластиковая вентиляция имеет несколько неоспоримых преимуществ: широкий набор комплектующих, легкость сборки, хорошие технические характеристики. Все эти качества в полной мере проявятся только в случае правильной сборки.

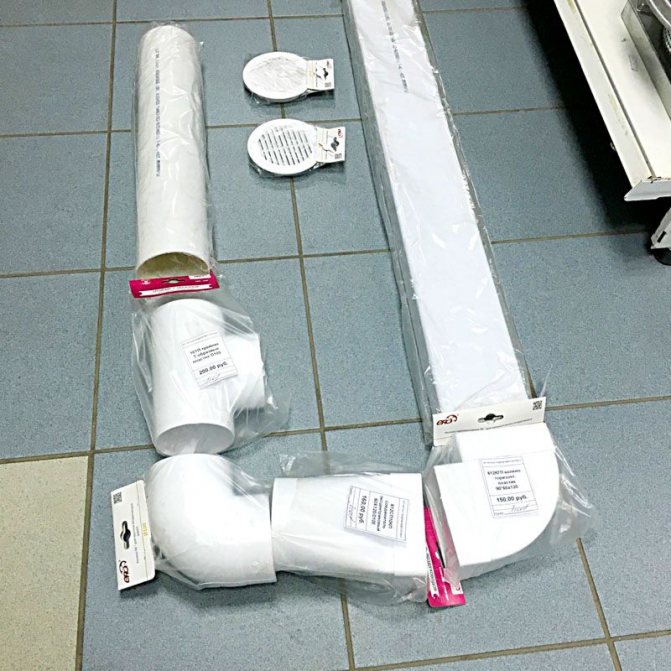

Прежде чем приступить непосредственно к монтажу, необходимо составить проект воздуховодной сети,  определить, какие комплектующие потребуются.

  • пластиковый вентканал;
  • клапан обратной тяги;
  • детали для соединения труб;
  • решетки и заглушки;
  • дополнительное оборудование.

Подбор комплектующих зависит от заданной мощности системы и схемы размещения. Количество, диаметр, сечение воздуховодов можно рассчитать при помощи специализированной компьютерной программы или обратиться для этого к специалисту.

При составлении схемы важно определиться с тем, какие  пластиковые фасонные элементы потребуются. Пластиковые трубы для вытяжки на кухне  дополнительно комплектуются фитингами в случае, когда предусмотрен отвод вытяжки в общедомовую систему или на улицу

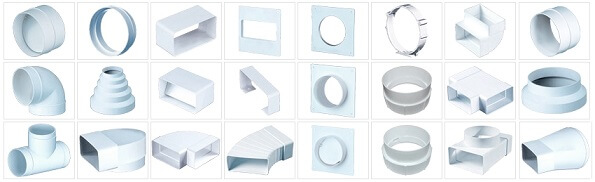

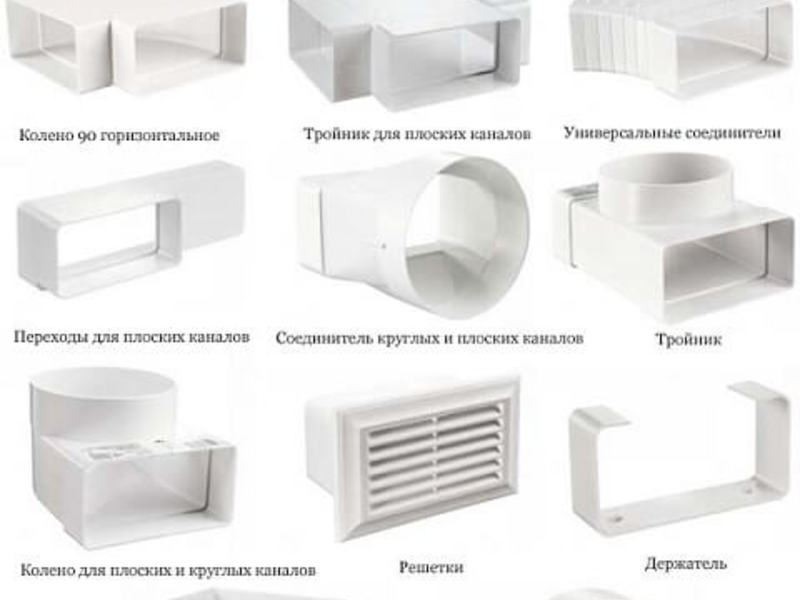

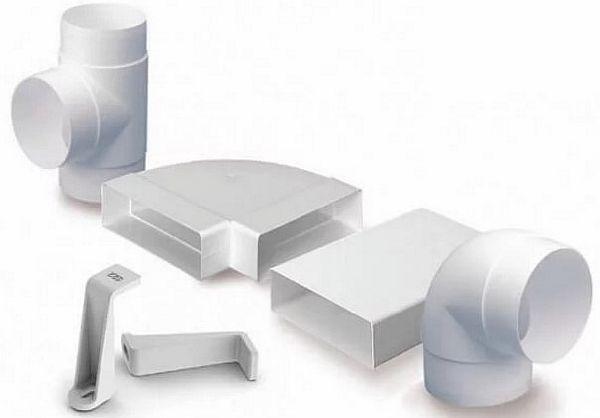

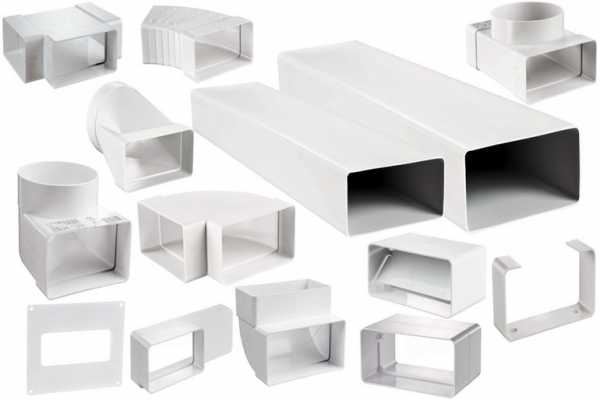

Рециркуляционные модели прокладки воздуховода не требуют. По виду и функционалу фасонных элементов выделяют:

  • короткие прямые отрезки (муфты);
  • переходники;
  • отводы;
  • утки;
  • тройники.

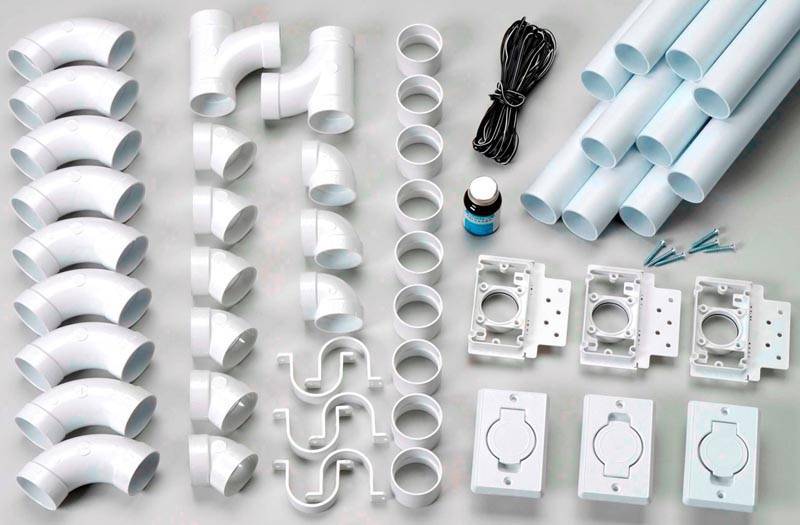

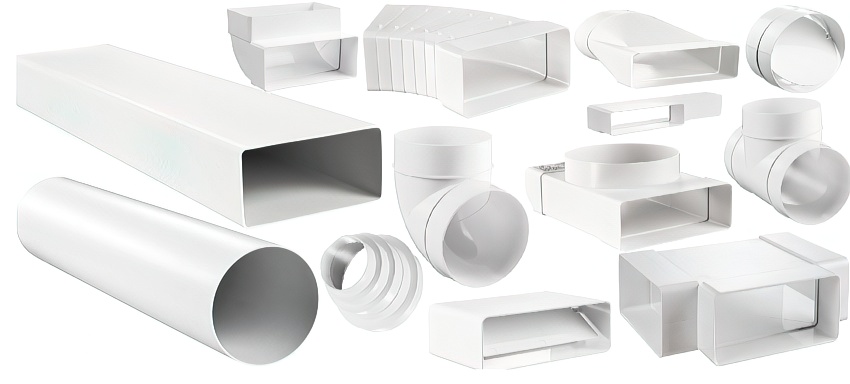

Переходники используются при соединении деталей, отличающихся по диаметру. Внешне напоминают  усеченный конус (для труб округлого вида) или пирамиду (для прямоугольных изделий).

Можно подобрать переходы с боковым смещением, постепенным увеличением или уменьшением диаметра для установки вентиляционной системы сложной формы.

Отвод применяется, когда возникает потребность в изменении направления течения воздуха под прямым углом.

Обратный клапан состоит из контура с лепестком, обеспечивающим движение воздуха только в одном направлении. Позволяет предотвратить попадание холодного воздуха в вытяжной канал.

Декоративные вентиляционные решетки закрывают отверстия каналов и защищают от попадания внутрь мелкого мусора, насекомых, улучшают внешний вид.

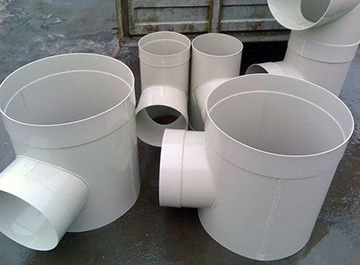

Тройники используются для создания сложных разветвлений в системе вентиляции, есть модели, позволяющие соединить части, имеющие разный диаметр канала.

Собирая воздухопровод, важно помнить о низкой термостойкости пластика и не подсоединять нагревательные элементы (калориферы и рекуператоры)

Правила монтажа

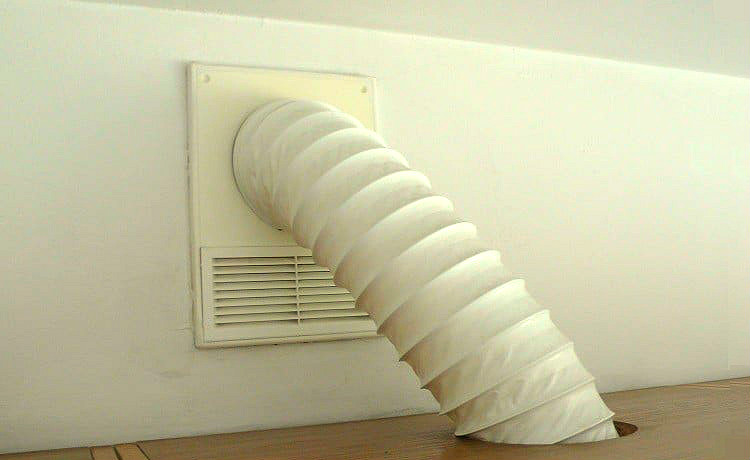

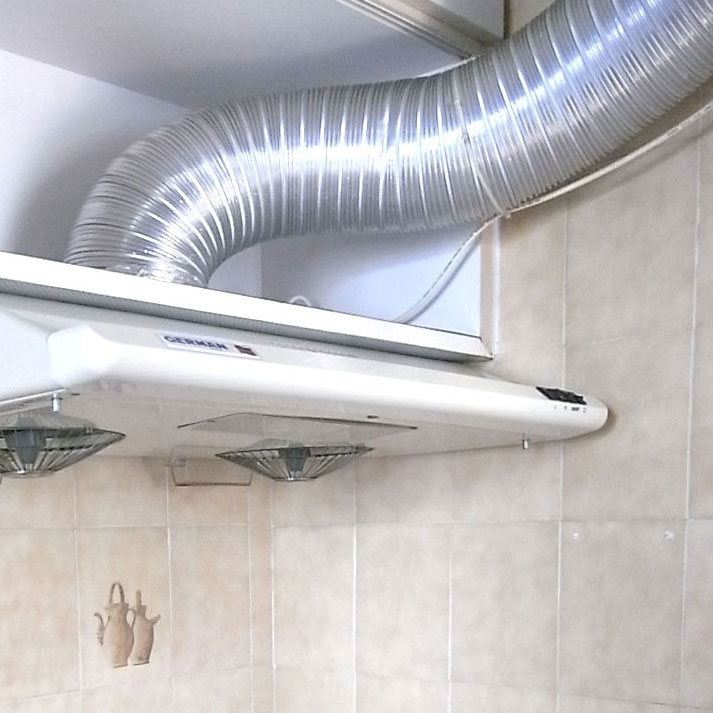

Гофрированные воздуховоды самые удобные в установке. Врезка таковых выполняется без применения фасонных частей, с любыми изгибами. Гофротруба хорошо растягивается, поэтому одного отрезка может хватить на всю трассу.

К патрубку вытяжки гофра крепится при помощи пластикового хомута. Больше никакого крепежа не понадобится. Таким же образом другой конец крепится к бортикам вентиляционной решетки. Решетка прикручивается на саморезы к вытяжному отверстию в стене.

Воздуховоды из ПВХ режутся ножовкой по металлу на участки нужного размера.

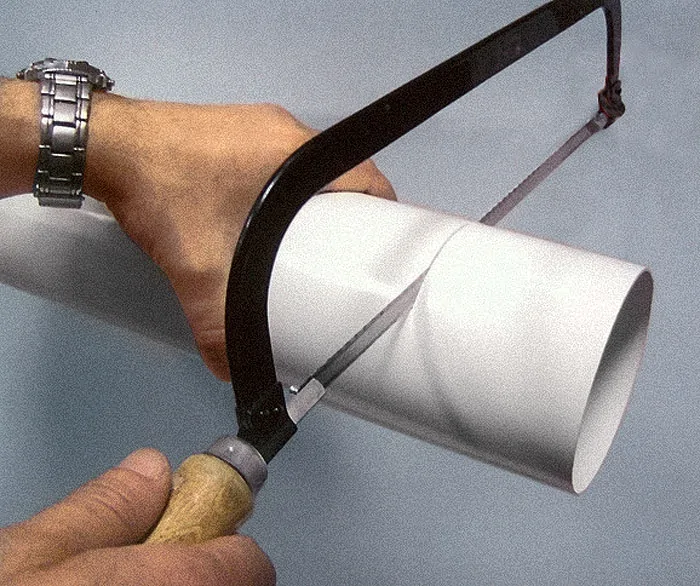

Выбираем пластиковые воздуховоды для вентиляции: особенности и нюансы монтажаНожовка по металлу легко справляется с пластиком

Круглые и плоские пластиковые воздуховоды требуют дополнительных элементов для соединения между собой и при поворотах сети. Для их соединения используются двухсторонние муфты круглого либо прямоугольного сечения. Диаметр муфты немного больше диаметра трубы, поэтому она легко вставляется в неё. Для герметичности конструкции места соединения обрабатываются силиконовым герметиком.

К плоским вентиляционным коробам ещё прилагается фитинг. Так как в вытяжке патрубок круглый, в него нельзя сразу установить прямоугольный короб. Здесь используется специальный переходник, с одной стороны которого круглое отверстие для посадки, а с другой прямоугольное. Размер фитинга подбирается по величине воздуховода.

В определённых случаях для соединения вентиляционных труб с вытяжкой требуется её демонтаж. Потом вся конструкция в сборе устанавливается на место.

Зачем нужен расчет диаметров воздухопроводов

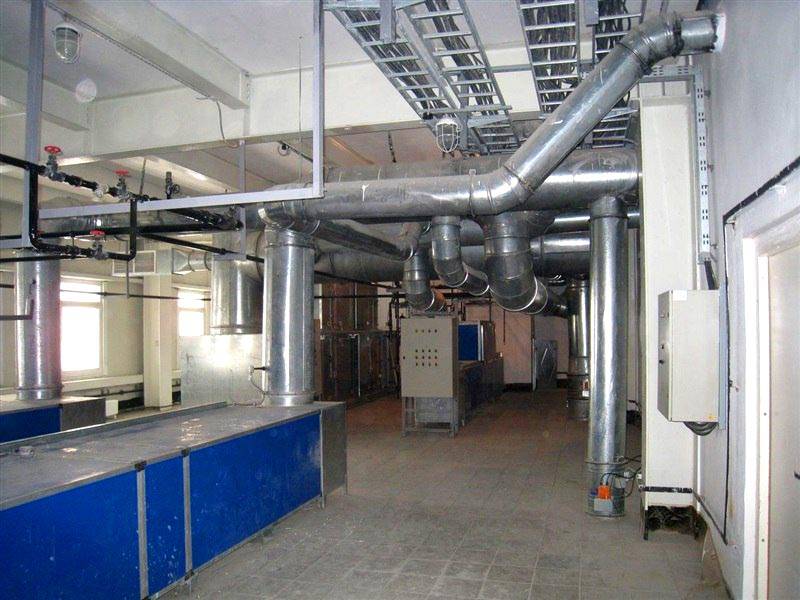

Промышленная вентиляция проектируется с учетом нескольких фактов, на все существенное влияние оказывает сечение воздухопроводов.

Кратность обмена воздуха

Во время расчетов принимаются во внимание особенности технологии, химический состав выделяемых вредных соединений, и габариты помещения.
Шумность. Системы вентиляции не должны ухудшать условия труда по параметру шумности

Сечение и толщина подбирается таким образом, чтобы минимизировать шум воздушных потоков.
Эффективность общей системы вентиляции. К одному магистральному воздухопроводу могут присоединяться несколько помещений. В каждом из них должны выдерживаться свои параметры вентиляции, а это во многом зависит от правильности выбора диаметров. Они выбираются с таким расчетом, чтобы размеры и возможности одного общего вентилятора могли обеспечивать регламентируемые режимы системы.
Экономичность. Чем меньше размеры потерь энергии в воздуховодах, тем ниже потребление электрической энергии. Одновременно нужно принимать во внимание стоимость оборудования, выбирать экономически обоснованные габариты элементов.

Эффективная и экономичная система вентиляции требует сложных предварительных расчетов, заниматься этим могут только специалисты с высшим образованием. В настоящее время для промышленной вентиляции чаще всего используются пластиковые воздуховоды, они отвечают всем современным требованиям, дают возможность уменьшить не только габариты и себестоимость вентиляционной системы, но и затраты на ее обслуживание.

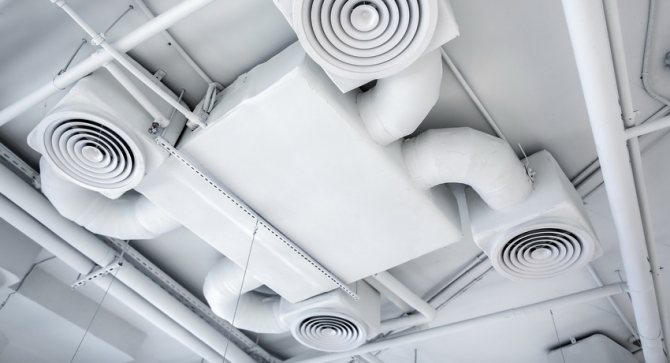

Пластиковая промышленная вентиляция

Это интересно: Гофра для вытяжки — простота монтажа и удобство в использовании

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Выбираем пластиковые воздуховоды для вентиляции: особенности и нюансы монтажа
Внутренняя отделка гаража
