Мауэрлат для двухскатной крыши своими руками: создание крепления по инструкции

Содержание

Монтаж

Установка мауэрлата считается обязательной для строений, несущие конструкции которых возводятся из мелкоразмерных деталей: кирпича, бетонных и газобетонных блоков, природного и искусственного (керамического) камня. Монтаж ведут непосредственно на стену или на армопояс.

Установка на армопояс

Армированный сейсмопояс или армопояс – ленточная монолитная бетонная конструкция, которая укладывается по всей верхней части стеновых несущих конструкций здания для придания монолитности. Чаще всего используется на стенах из бетонных или газобетонных блоков, на кирпичной кладке заливается крайне редко.

При организации армопояса крепеж для монтажа мауэрлата закладывают на этапе укладки арматуры. В качестве крепежных элементов используют анкеры диаметром 12-14 мм, длина которых должна быть на 30-40 мм больше, чем суммарная высота армопояса и мауэрлата.

Точки крепежа закладывают на расстоянии, равном шагу между стропилами, обязательно смещают расположение точек на половину этого шага.

Работы ведут в следующем порядке:

  1. Монтируют опалубку и укладывают армирующий каркас.
  2. К его деталям привязывают или приваривают анкеры.

  3. Выполняют заливку и трамбовку бетонной смеси. При этом контролируют отклонение анкеров от вертикали отвесом или уровнем.
  4. На 7-8 день снимают опалубку. Монтаж мауэрлата рекомендуется начинать не ранее 28 дней после заливки, после набора бетоном марочной прочности.

  5. Укладывают гидроизоляционный слой.

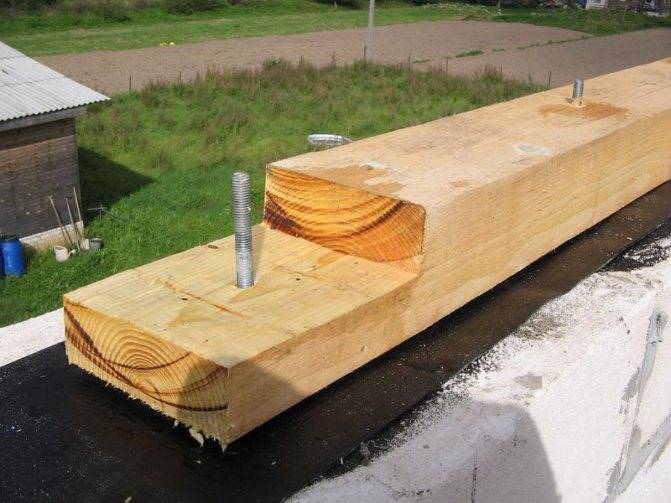

  6. Размечают на брусе/профиле точки крепления, высверливают сквозные отверстия диаметром на 1-2 мм больше диаметра анкеров.

  7. Монтируют мауэрлат, крепят его гайками с широкой шайбой.

Использование гидроизоляционного слоя между бетонным армопоясом и деревянным или металлическим мауэрлатом обязательно! В противном случае из-за разницы в теплопроводности материалов в зоне контакта неизбежно образование конденсата и, соответственно, коррозия металла или гниение древесины мауэрлата.

Укладка на кирпичную стену

Для монтажа мауэрлата на кирпичную стену используют несколько способов.

Установка на анкеры

Этот способ практически не отличается от монтажа на армированный бетонный пояс. Анкеры вмуровываются в кирпичную кладку на уровне 3-4 ряда от верхнего края стены.

Используют, как правило, Г-образные шпильки, их короткий конец обязательно закладывают под кирпич. Во время укладки рядов контролируют отклонение шпильки от вертикали.

Укладку мауэрлата проводят после высыхания кладочного раствора. Для этого высверливают сквозные отверстия чуть больше диаметра шпилек, усаживают брус или профиль и притягивают гайками с широкой шайбой. Между стеной и мауэрлатом обязательно прокладывают слой гидроизоляционного материала.

Крепление проволокой

Вместо анкеров для монтажа мауэрлата можно использовать стальную проволоку. Ее, как и анкеры, закладывают под третий-четвертый ряд кирпича от верхнего среза стены так, чтобы концы проволоки оставались и с наружной, и с внутренней стороны. Длина их должна быть больше суммарной высоты кирпичной кладки (3-4 кирпича) и мауэрлата.

После полного высыхания кладочного раствора укладывают мауэрлат, обвязывают его проволокой, скручивают концы и плотно утягивают. Гидроизоляционный слой между стеной и брусом также обязателен.

Нередко используют альтернативный способ крепления поволокой. В стену горизонтально закладывают шпильки на уровне 4-6 рядов кирпича от уровня монтажа мауэрлата. После высыхания раствора на шпильку накручивают проволоку (3-4 кольца) и зажимают ее гайкой с шайбой. Свободным концом притягивают к стене мауэрлат.

В этом случае зачастую обвязывают проволокой не сам брус, а стропильные ноги после крепления к нему.

Установка с деревянными пробками

Для крепления мауэрлата из деревянного бруса используют также деревянные пробки.

Их закладывают в:

Притягивают брус к пробкам гвоздями или, чаще, скобами. Обязательное условие – для пробок выбирается высококачественная сухая древесина с пропитками, предотвращающими гниение и поражение плесенью.

Аналогичным образом крепят мауэрлат на стенах из бревна или бруса. Кстати, монтировать его на таких несущих конструкциях не обязательно – его функции может выполнять верхний ряд. Необходимо только обеспечить его монолитность.

Устройство стропильной системы двухскатной крыши своими руками

Перед тем, как начинать устройство стропильной системы двухскатной крыши своими руками необходимо определиться с ее типом и рассчитать потребность в материалах. Висячую систему устраивают в тех случаях, когда в конструкции здания не предусмотрена внутренняя несущая стена, или если необходимо просторное чердачное пространство, например для строительства мансарды. Количество пиломатериала рассчитывают, исходя из площади перекрытия и высоты крыши.

Монтаж стропильной системы своими руками

Порядок проведения работ при сооружении стропильной конструкции может быть следующий:

  • установка и крепление мауэрлата на наружные стены. Он укладывается с той стороны, куда планируется делать наклон крыши. Предпочтительно, чтобы эти стены были параллельны внутренней несущей стене здания. Под брус необходимо положить слой гидроизоляции любого типа;
  • укладка лежня производится аналогично сооружению мауэрлата;

Устройство стропил для сруба

  • на лежень вертикально устанавливаются стойки. Закрепить их можно в паз или металлическими уголками. От высоты стоек напрямую зависит угол, под которым наклонена кровля, поэтому если требуется сделать крышу с заданным углом, то вычислить высоту стоек можно с использованием простейших тригонометрических формул. К примеру, для угла в 45 градусов, необходимо, чтобы высота стоек была равна расстоянию между мауэрлатом и лежнем. Расстояние между стойками должно соответствовать желаемому расстоянию между стропилами двускатной крыши;
  • все стойки соединяются между собой коньком, который должен лечь строго горизонтально.

На этом устройство основных несущих элементов можно считать законченным. Следующим этапом в устройстве стропильной системы двухскатной крыши своими руками является установка стропил.

Стропильная система для двухскатной крыши

Установка стропил двухскатной крыши своими руками

Как уже было сказано ранее, стропильные ноги можно скреплять между собой внизу на земле. Для этого изготавливается шаблон из небольших брусков с заданным углом и длиной. Затем по нему делается необходимое количество стропильных ног. Если система висячая, то они еще соединяются затяжками. После этого производится установка стропил двухскатной крыши своими руками на место и закрепление их на коньке.

В случае устройства стропильных ног «по месту», они просто укладываются на конек в местах, где находятся стойки и соединяются между собой в верхней своей части. В нижней части они крепятся к мауэрлату. После этого стропилам можно придать жесткость с помощью подкосов. Выполняя установку стропил двухскатной крыши своими руками, необходимо учитывать, что на эти конструктивные элементы приходится самая большая нагрузка.

Схема строения стропил для двухскатной крыши

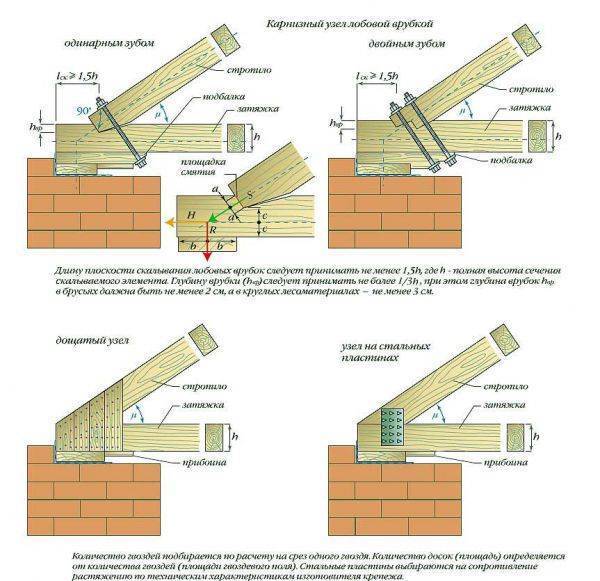

Крепление стропил к мауэрлату

Обеспечить надежность всей конструкции можно, только если все соединения и крепления выполнены грамотно и качественно. Одним из самых ответственных мест во всей конструкции является точка, где стропильная нога контактирует с мауэрлатом. В этом месте равнодействующая всех сил, действующих на кровлю, направлена в направлении стропильной ноги, «смотрящей» под углом вниз. Поэтому стропила со временем могут разъехаться. Задача стоит такая, чтобы эту равнодействующую направить перпендикулярно стен, то есть в направлении действия силы тяжести.

Сделать это можно двумя способами:

Упереть стропильную ногу под углом в мауэрлат и прибить гвоздями. В этом случае нужно будет делать кобылки, так как свес не образуется.
Сделать прямоугольный вырез в стропильной ноге, которым она будет упираться в мауэрлат. Такая конструкция более надежная.

Популярные статьи  Как сделать пруд своими руками: (100+ фото с инструкцией)

Удлинение стропильных ног с помощью кобылок

Крепление стропил к мауэрлату любым из этих способов позволит избежать деформации стропильной конструкции.

Устройство обрешетки и мелких элементов

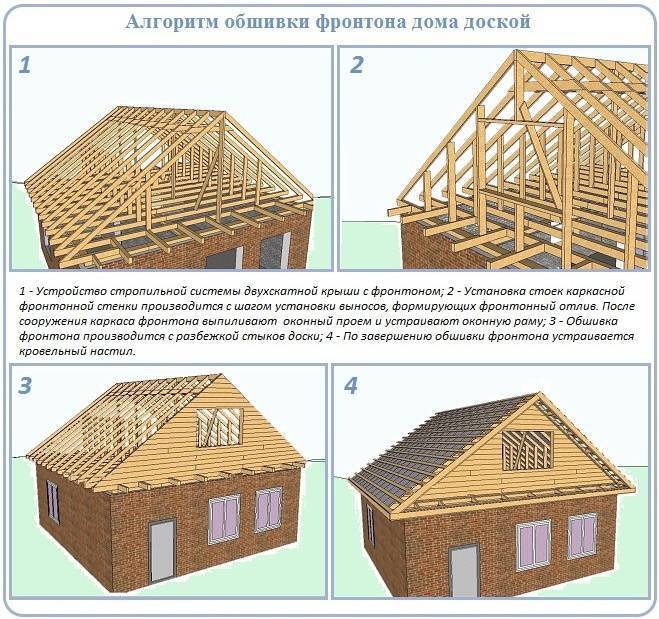

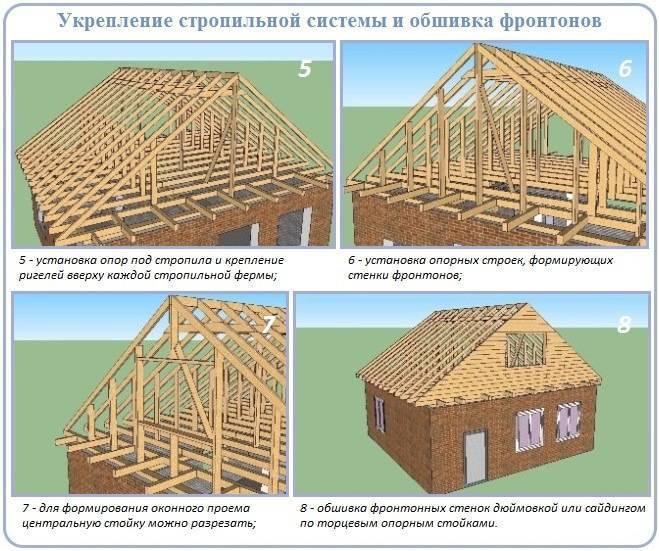

Когда вся основная конструкция уже установлена и нет сомнений в ее надежности, можно приступить к монтажу остальных элементов. Вначале можно закрыть фронтоны досками. Это позволит обрезать пиломатериал «по месту» более ровно. Если требуется монтаж кобылок для устройства свеса, то производятся и эти работы. К кобылкам крепят карнизную доску и подшивают карниз.

Обрешетку делают из досок с необходимым шагом или сплошную. Начиная с нижней, прибивают доски на нужном расстоянии друг от друга. Первая доска должна быть прибита строго параллельно карнизу.

Стропильная система двускатной крыши — вид изнутри

Монтаж стропил двускатной крыши дело ответственное, так как от этого зависит прочность и долговечность всей сооруженной конструкции. Выполнить эту работу нужно качественно.

Виды стропильных систем

Монтаж двухскатной крыши во многом зависит от того, какая стропильная система будет использоваться в этой конструкции. Основное отличие заключается в способе фиксации стропильных ног, обеспечивающих опору всей крыши.

Существует две основных схемы стропильных систем:

  1. Система с висячими стропилами. Стропильные ноги в данном случае опираются только на стены постройки.
  2. Система с наслонными стропилами. Такая конструкция предполагает создание дополнительных точек опор для стропильных ног.

Для перекрытия широких пролетов используется ферма, включающая в себя две стропильных ноги, нижнюю затяжку или верхний ригель. Нагрузки, приходящиеся на такую конструкцию, компенсируются за счет расположенной горизонтально перемычки. Монтируя затяжку на большой высоте, стоит увеличить жесткость ее крепления.

Мауэрлат для двухскатной крыши своими руками: создание крепления по инструкции

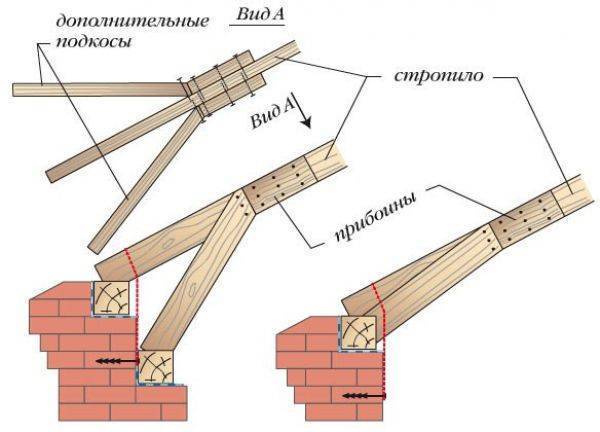

Висячие стропила своими руками сверху крепятся по-разному. Для фиксации верхних краев стропил обычно используются деревянные или металлические накладки, повышающие жесткость всей стропильной системы. В нижней же части стропила вырезаются под необходимым углом и устанавливаются на мауэрлат, а соединение деталей осуществляется за счет гвоздей и проволоки.

В том случае, если опорой для стропил будет балка перекрытия, то в последней нужно вырубить упор, а в самих ногах сделать зубья – такая врубка предотвращает движение стропильных ног. Для фиксации элементов конструкции используются металлические крепежи.

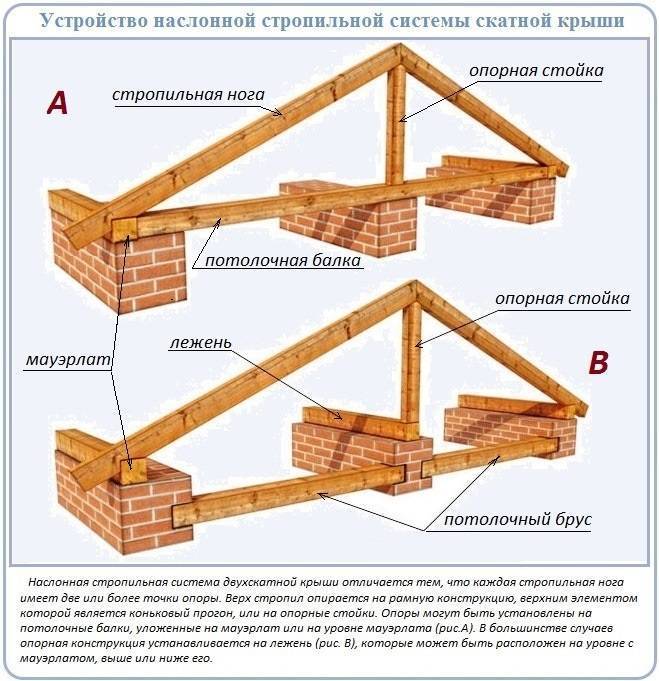

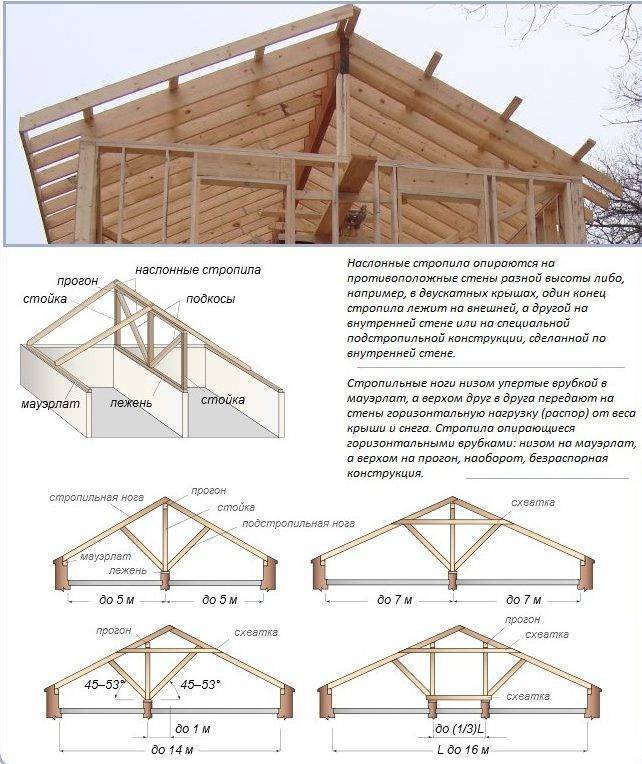

Наслонная стропильная система используется в тех случаях, если здание имеет среднюю несущую стену или другие опорные элементы, шаг установки которых не превышает 7 метров. При необходимости ширина перекрытия увеличивается за счет дополнительно установленных опор. Если имеется одна опора, то пролет увеличивается до 12 метров, а две опоры позволяют расширить перекрытие до 15,5 метров.

Мауэрлат для двухскатной крыши своими руками: создание крепления по инструкции

Для увеличения шага установки опор и повышения прочности конструкции двухскатной крыши можно воспользоваться вертикальными опорными стойками, расположенными непосредственно под коньковым прогоном. Такая установка стропил двухскатной крыши своими руками добавит в список опор, принимающих нагрузку, еще и внутренние несущие элементы здания.

Как показывает практика, наслонная стропильная система достаточно проста, поэтому при возможности стоит выбирать именно ее. Впрочем, выбор всегда осуществляется индивидуально в зависимости от множества параметров. Чтобы монтаж двухскатной крыши прошел успешно, нужно также позаботиться о грамотном подборе материалов. Для досок и брусов обязательна правильная геометрическая форма без каких-либо дефектов, вроде сколов или трещин. Перед тем, как установить стропила для двухскатной крыши своими руками, деревянные элементы нужно высушить, а после этого обработать антипиренами и средствами биологической защиты.

Монтаж мауэрлата кровли

Установка мауэрлата может проводиться с армирующим поясом или без него. Первый вариант оптимален для недостаточно прочных стен, что случается редко. Поэтому наиболее распространён монтаж без армирующего пояса.

Мауэрлат для двухскатной крыши своими руками: создание крепления по инструкции
К стенам мауэрлат крепится анкерами, но возможны и другие крепления

Фиксация к кирпичной стене

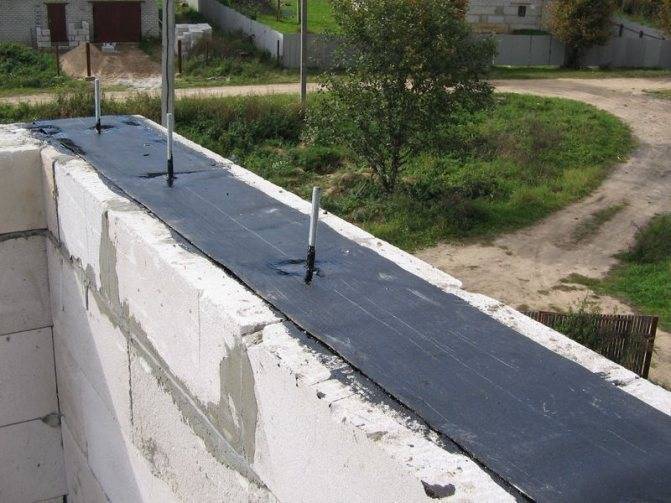

Перед креплением мауэрлата на кирпичную стену укладывают гидроизоляционный материал, края которого после монтажа фиксируются скобами на брусьях. И также можно обработать края стен битумом, а затем проводить укладку досок. Это позволяет защитить основу от гниения и деформации. Дальнейшие действия заключаются в следующем:

  1. Брусья связывают в единую жёсткую раму путём сращивания, которое проводится косым прирубом и фиксацией гвоздевым боем или болтами.

    Брусья мауэрлата сращивают вдоль стен и скрепляют на углах

  2. По мере сращивания доски крепят на предварительно установленные анкерные болты. Возможна дополнительная фиксация на прочную металлическую проволоку, вмурованную в кирпичную кладку.

    Концы болтов должны быть достаточно длинными для накручивания гаек

  3. После укладки и крепления мауэрлата по всему периметру нужно загнуть края гидроизоляционного материала, натянуть их и зафиксировать скобами.

    Мауэрлат также можно обработать защитной морилкой для предотвращения коррозии

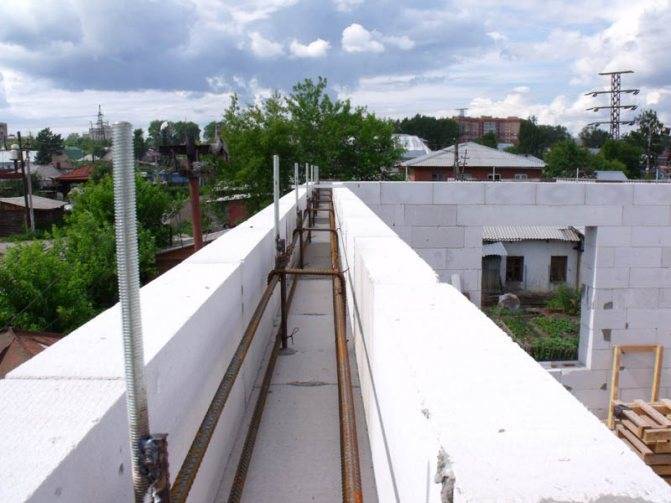

Крепление основы для кровли может проводиться с армопоясом. Для этого по краю стен сооружают заливку бетоном армирующей конструкции из прутьев, уложенных по длине стен и скреплённых в прямоугольные конструкции. Опалубка для заливки состоит из досок, прикрученных с наружней и с внутренней стороны стен. Внутрь заливают бетон на арматуру и выжидают время фиксации, составляющее от 5 суток.

Мауэрлат для двухскатной крыши своими руками: создание крепления по инструкции
Ширина армопояса не должна превышать толщины стены

Видео: крепление мауэрлата на армопояс

Соединение брусьев между собой

Мауэрлат может состоять из толстых брусьев, скреплённых между собой методом проруба или запила в половину толщины элементов. Если же для основы используются доски размером 150х50 мм, то их укладывают по три штуки в ряду. Между собой элементы тщательно фиксируют прочными саморезами, дополнительно устанавливая на анкера.

Видео: сращивание брусьев

Внутренняя теплоизоляция мауэрлата

В результате сооружения основы для крыши образуются небольшие мостики холода, которые существенно влияют на атмосферу внутри помещения. Например, область соприкосновения пола чердака и мауэрлата часто является такой зоной. В подобных ситуациях необходимо тщательное утепление.

Для утепления важно определить зоны, через которые поступает холод

Перед укладкой утеплителя все деревянные элементы нужно обработать антисептическим составом для предотвращения развития грибка. В качестве утепляющего компонента наиболее часто используют минеральную вату, а также популярны плиты пенополистирола, стекловолокнистые материалы, пенополиуретан. Плиты материала просто укладывают и приклеивают на поверхности необходимых зон. Эффективным решением является напыляемый утеплитель, а именно — пенополиуретан.

Особенности гидроизоляции

Предотвращение попадания влаги на конструкцию основания кровли — важный момент строительства. Гидроизоляция защищает брус от гниения и сохраняет целостность стропильной системы. Для этой цели брус мауэрлата оборачивают несколькими слоями рубероида или одним слоем гидроизола. Дополнительную защиту обеспечит предварительная обработка досок морилкой или другими антисептическими и противопожарными средствами, предназначенными для древесины.

Мауэрлат для двухскатной крыши своими руками: создание крепления по инструкции
Рубероид и битум являются популярным вариантом гидроизоляции

Минимальное количество стыков, высокое качество древесины, отсутствие трещин являются важными условиями для длительного срока службы мауэрлата. В таком случае гидроизоляция хорошо защитит материал и сделает конструкцию прочной.

Материалы изготовления мауэрлата

Мауэрлат может быть изготовлен из деревянного бруса, доски, бревна, а также из металлических профилей — швеллера, трубы, двутавровой балки.

Чаще всего мауэрлат делают из бруса. Его размер в сечении в определенно степени зависит от размера, а значит, и веса будущей кровельной системы, а также от размера стропильных ног.

Чаще всего мауэрлат изготавливается из деревянного бруса

Однако, учитывая то, что мауэрлат должен прочно укладываться по торцу стены, распределяя нагрузку, скрывающие или изгибающие напряжения в нем невелики, а с нагрузкой на сжатие древесина справляется неплохо. Поэтому сложных расчётов сечения мауэрлат в большинстве случаев не требует, и обычно используются брусья со сторонами, кратными 50, начиная от 100×100.

В таблице ниже приведены размеры сечений пиломатериалов, наиболее часто использующихся при возведении конструкций крыш в индивидуальном строительстве.

Популярные статьи  Электрический рубанок – какой лучше: выбираем качественную модель для дома
Элементы стропильной системы Сечение пиломатериала, мм
Мауэрлат Брус 100×100, 100×150, 150×150, а иногда и более.
Стропильные ноги Доска или брус 60×150, 80×150, 100×200 – по результатам расчетов
Прогоны Брус 100×100, 100×150, 100×200.
Затяжки (ригели) Доска 50×100, 50×150.
Стойки Брус 100×100, 150×150.
Подкосы, кобылки, доска карнизного короба Доска 50×100.
Ветровые торцевые и подшивные доски Доска 20×100, 25×150.

Брус для мауэрлата необходимо выбирать тщательно, обращая внимание на его ровность и целостность. Поведенный, деформированный пиломатериал приобретать не стоит даже в целях экономии, так как его сложнее будет установить на ровные поверхности стены, не создавая в нем внутренних напряжений. На древесине не должно быть глубоких и широких трещин и сучков

На древесине не должно быть глубоких и широких трещин и сучков.

Сучки опасны не только тем, что отличаются от всей древесины своей плотностью и выделением из них смолы, как думают многие, но еще и тем, что значительно ослабляют брус. Кроме того, если на сучок попадает крепление стропила, то в него сложнее будет вкрутить крепежный элемент или забить скобу, и к тому же они будут плохо держаться в такой структуре древесины.

  • Доски, скрепленные между собой, используются для более легких стропильных систем, не имеющих утеплительного «пирога», например, при постройке дачного летнего домика. Для такого варианта мауэрлата, подойдут, например, доски толщиной в 30÷50 мм, уложенные в один или два слоя.
  • Из металлических элементов мауэрлат изготавливается редко, но профили иногда используют для комбинированных вариантов, в которые входят как древесина, так и металл.

Деревянный мауэрлат усиливается стальной трубой

При использовании такого варианта нагрузка от стропил распределяется не только на древесину, но и на трубу, уложенную поверх бруса через деревянные вкладыши и притянутую к мауэрлату хомутами. При выборе труб для усиления мауэрлата необходимо придерживаться некоторых критериев их выбора:

— так как трубы будут пропущены в сквозные отверстия в нижней части стропил, они не должны иметь слишком большого диаметра – достаточно 40÷50 мм.

— необходимо брать только новую трубу, причем перед установкой ее обязательно нужно покрыть антикоррозийной краской.

Отверстия в стропилах для прохождения трубы необходимо делать, отступив от их нижнего обреза примерно 100÷120 мм.

В деревянном мауэрлате делаются вырезы, в дно которых будет упираться торцевая сторона стропильной ноги. Иногда на доске мауэрлата отверстия для установки стропил формируются с помощью закрепления на определенном расстоянии друг от друга отрезков бруса высотой в 80÷100 мм. Ширина между устанавливаемыми отрезками брусков должна превышать толщину стропилины, примерно на 8÷10 мм, чтобы она свободно входила в подготовленный зазор.

Благодаря тому, что стропила не будут жестко закреплены на мауэрлате, а установлены на скользящие крепления, система получит возможность небольших смещений при усадке строения.

Схема стропильной системы с деревянным мауэрлатом, усиленным стальной трубой (балкой)

На данной схеме представлен вариант с использованием комбинированного варианта мауэрлата, состоящего из деревянного бруса и трубы, выходящей за пределы несущих стен по их длине. Эта конструктивная особенность позволяет сразу же сделать основу для защитного козырька на фронтонной части крыши.

Стропильная система двухскатной крыши своими руками: монтаж с висячими стропилами

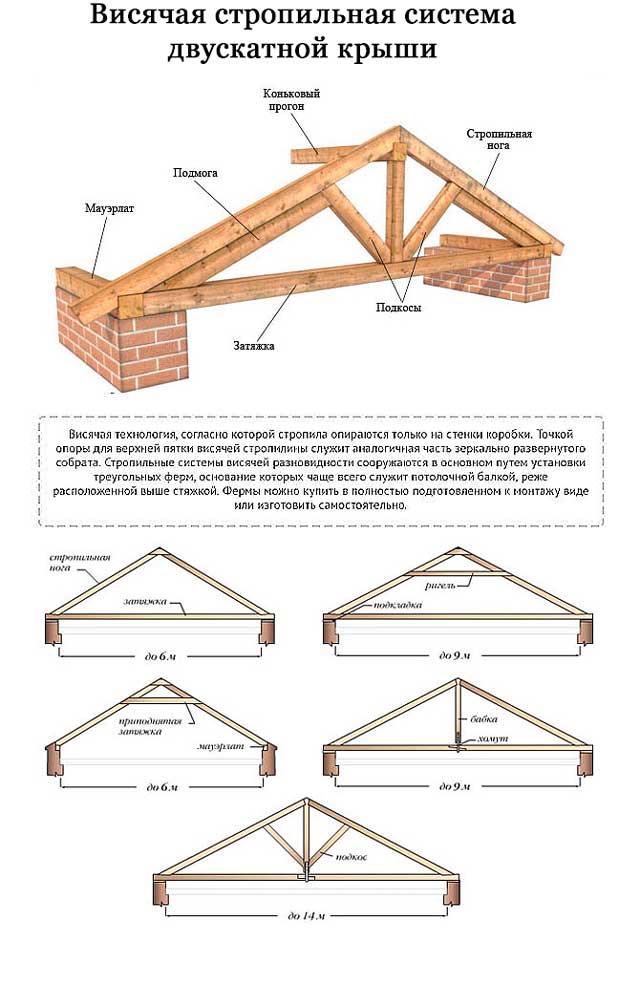

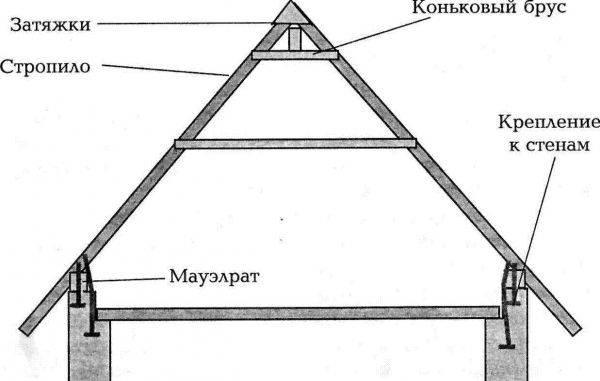

Стропильная система, оснащенная висячими стропилами, представляет собой треугольную конструкцию, где стороны — стропила, а основание — затяжка, соединенная с нижними пятками стропилин.

Монтаж стропильного каркаса висячего типа может обойтись без установки мауэрлата: доска, которую закрепили на двухслойную гидроизоляцию может его заменить.

Если конструкция имеет большой пролет, то к ней крепят подкосы, бабки, ригели.

Стойки в висячей системе не предусмотрены.

Затяжки

Затяжка является самой длинной балкой каркаса кровли. Чтобы предотвратить ее провис, необходимо крепить бабки — доски, которые крепят к вершине конструкции с одной стороны, а к затяжке — с другой. Крепят болтами или накладками из дерева. С помощью резьбовых хомутов можно регулировать провисающую затяжку.

Мауэрлат для двухскатной крыши своими руками: создание крепления по инструкции

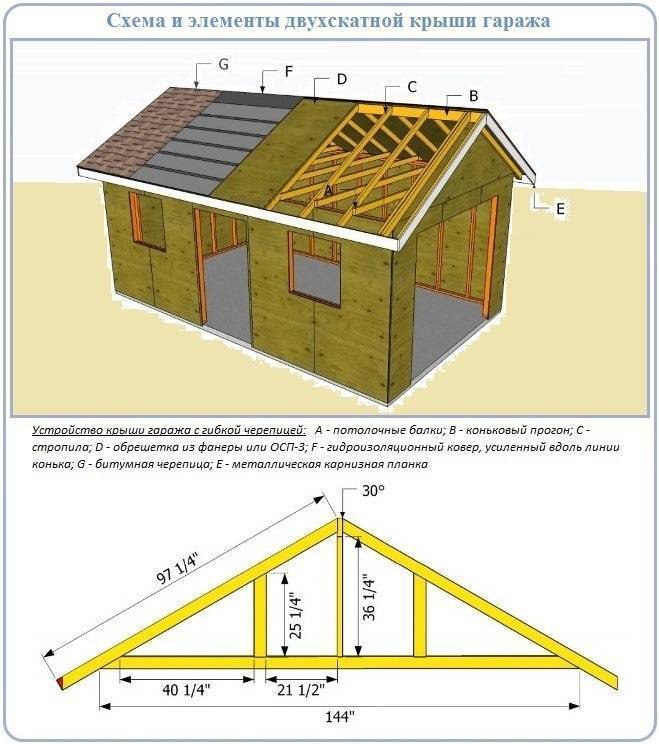

Устройство стропильной системы

Мауэрлат для двухскатной крыши своими руками: создание крепления по инструкции

Подкосные балки

Стропила

Стропила висячей конструкции монтируются подобно наслонной. При установке мансард затяжку устанавливают ближе к коньку, обеспечивая большее пространство под потолок. Затяжка в таком случае крепится путем врубки с болтовым закреплением.

ВНИМАНИЕ!

При монтаже висячей системы обязательным условием монтажа является точность расчетов и прочность стропил и затяжки.

Наличие погрешностей приводит к смещению осей элементов системы, что обеспечивает перекос конструкции.

Как установить стропила для двускатной крыши вам подскажет это фото:

Мауэрлат для двухскатной крыши своими руками: создание крепления по инструкции

Установка стропил

Висячие стропила

Материалы изготовления мауэрлата

Мауэрлат может быть изготовлен из деревянного бруса, доски, бревна, а также из металлических профилей — швеллера, трубы, двутавровой балки.

Чаще всего мауэрлат делают из бруса. Его размер в сечении в определенно степени зависит от размера, а значит, и веса будущей кровельной системы, а также от размера стропильных ног.

Чаще всего мауэрлат изготавливается из деревянного бруса

Однако, учитывая то, что мауэрлат должен прочно укладываться по торцу стены, распределяя нагрузку, скрывающие или изгибающие напряжения в нем невелики, а с нагрузкой на сжатие древесина справляется неплохо. Поэтому сложных расчётов сечения мауэрлат в большинстве случаев не требует, и обычно используются брусья со сторонами, кратными 50, начиная от 100×100.

В таблице ниже приведены размеры сечений пиломатериалов, наиболее часто использующихся при возведении конструкций крыш в индивидуальном строительстве.

Элементы стропильной системы Сечение пиломатериала, мм
Мауэрлат Брус 100×100, 100×150, 150×150, а иногда и более.
Стропильные ноги Доска или брус 60×150, 80×150, 100×200 – по результатам расчетов
Прогоны Брус 100×100, 100×150, 100×200.
Затяжки (ригели) Доска 50×100, 50×150.
Стойки Брус 100×100, 150×150.
Подкосы, кобылки, доска карнизного короба Доска 50×100.
Ветровые торцевые и подшивные доски Доска 20×100, 25×150.

Брус для мауэрлата необходимо выбирать тщательно, обращая внимание на его ровность и целостность. Поведенный, деформированный пиломатериал приобретать не стоит даже в целях экономии, так как его сложнее будет установить на ровные поверхности стены, не создавая в нем внутренних напряжений

На древесине не должно быть глубоких и широких трещин и сучков.

Сучки опасны не только тем, что отличаются от всей древесины своей плотностью и выделением из них смолы, как думают многие, но еще и тем, что значительно ослабляют брус. Кроме того, если на сучок попадает крепление стропила, то в него сложнее будет вкрутить крепежный элемент или забить скобу, и к тому же они будут плохо держаться в такой структуре древесины.

  • Доски, скрепленные между собой, используются для более легких стропильных систем, не имеющих утеплительного «пирога», например, при постройке дачного летнего домика. Для такого варианта мауэрлата, подойдут, например, доски толщиной в 30÷50 мм, уложенные в один или два слоя.
  • Из металлических элементов мауэрлат изготавливается редко, но профили иногда используют для комбинированных вариантов, в которые входят как древесина, так и металл.

Деревянный мауэрлат усиливается стальной трубой

При использовании такого варианта нагрузка от стропил распределяется не только на древесину, но и на трубу, уложенную поверх бруса через деревянные вкладыши и притянутую к мауэрлату хомутами. При выборе труб для усиления мауэрлата необходимо придерживаться некоторых критериев их выбора:

— так как трубы будут пропущены в сквозные отверстия в нижней части стропил, они не должны иметь слишком большого диаметра – достаточно 40÷50 мм.

— необходимо брать только новую трубу, причем перед установкой ее обязательно нужно покрыть антикоррозийной краской.

Отверстия в стропилах для прохождения трубы необходимо делать, отступив от их нижнего обреза примерно 100÷120 мм.

Популярные статьи  Как построить сауну своими руками в квартире

В деревянном мауэрлате делаются вырезы, в дно которых будет упираться торцевая сторона стропильной ноги. Иногда на доске мауэрлата отверстия для установки стропил формируются с помощью закрепления на определенном расстоянии друг от друга отрезков бруса высотой в 80÷100 мм. Ширина между устанавливаемыми отрезками брусков должна превышать толщину стропилины, примерно на 8÷10 мм, чтобы она свободно входила в подготовленный зазор.

Благодаря тому, что стропила не будут жестко закреплены на мауэрлате, а установлены на скользящие крепления, система получит возможность небольших смещений при усадке строения.

Схема стропильной системы с деревянным мауэрлатом, усиленным стальной трубой (балкой)

На данной схеме представлен вариант с использованием комбинированного варианта мауэрлата, состоящего из деревянного бруса и трубы, выходящей за пределы несущих стен по их длине. Эта конструктивная особенность позволяет сразу же сделать основу для защитного козырька на фронтонной части крыши.

Почему стропила лучше изготовить самостоятельно?

Ведь проще всего приобрести готовые стропила, получив при этом немало бонусов:

  • Кратких сроков изготовления.
  • Технологической точности всех деталей.
  • Одинаковых, уже подогнанных размеров всех конструктивных элементов.

Но будьте тогда готовы и к таким минусам:

  • Высокой стоимости (минимум в два раза выше, чем если вы стругали стропила сами).
  • Задержка с поставкой (особенно в сезон).
  • Использование некачественной или недосушенной древесины (а потом крышу «поведет»).

Так удобство или качество? Если вам не впервые что-то вырезать или выстругивать из дерева, смело беритесь за изготовление стропил! Вот как все это выглядит в жизни:

Стропила в строительном мире на простом языке принято делить а основные, т.е. несущие, на которых крыша и держится, и на вспомогательные, которые находятся внутри крыши и служат опорой для подшива потолка и стен мансарды (если таковая планируется). От того, насколько точно и правильно вы рассчитаете заранее стропильную систему, зависит прочность и надежность будущей крыши.

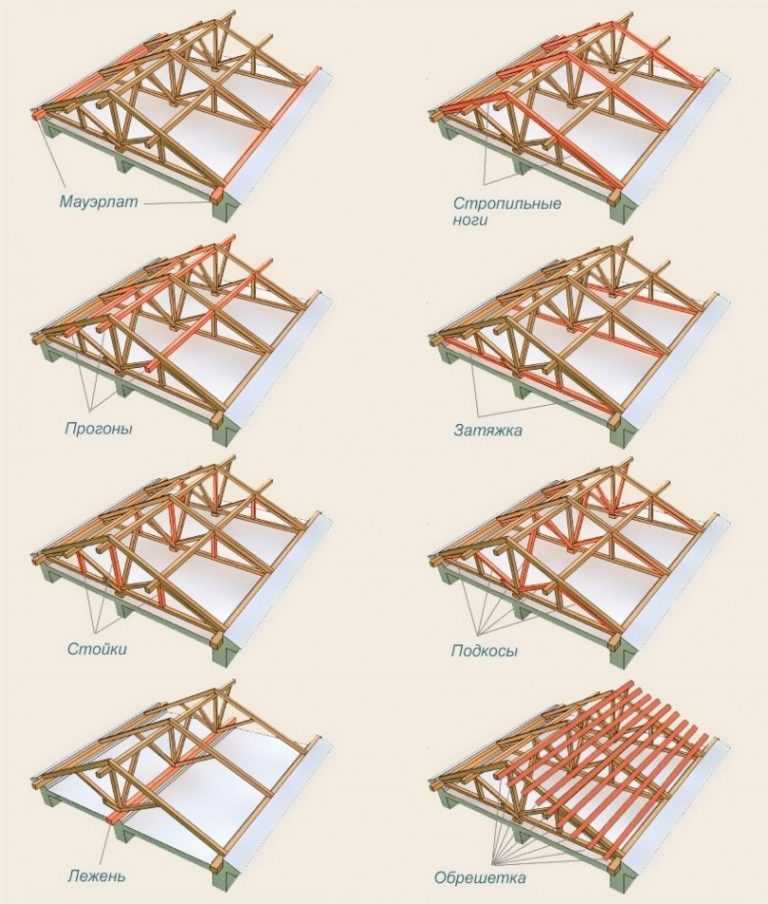

Сама стропильная система любой двускатной крыши состоит из таких основных элементов, которые вам нужно изготовить:

  • Мауэрлат.
  • Вертикальные стойки.
  • Ригели.
  • Стропильные ноги.
  • Распорки.
  • Коньковый прогон.

Сложные кровельные конструкции со множественными элементами лучше поручить рассчитывать профессионалу, но с небольшой крышей частного дома вы справитесь. Для этого вам понадобятся вот такие простые формулы, которые помогут вам узнать, какой толщины должны получиться стропила, с каким наклоном и каким пролетом:

Также предлагаем вам воспользоваться нашим бесплатным калькулятором.

Как правильно класть мурлат на стены

При установке кровли на стены из этих материалов, делают армопояс. Если его сделать нельзя то при возведении стен в них укладывают стальную проволоку. Верхние 3-4 стены между кирпичом или блоками укладывают куски проволоки по всему периметру. Это крепление не считается очень надежным, причина в том что проволока постепенно расшатывается.

Жидкий или химический анкер, при монтаже кровли без мауэрлата более надежен. В его конструкции есть 2 элемента – полимерный клеящий состав и стальной стержень. От механического он отличается отсутствием распирающего напряжения создаваемого в материале стены.

Для успеха важно – подготовить глубокое отверстие. Химические анкера можно устанавливать даже при высокой влажности – работы допустимо проводить даже под водой

Изготовители утверждают, что он способен служить более 50 лет, у них есть только одно ограничение – к нему ничего нельзя приваривать.

После того, как принято решение, какой должен быть мауэрлат, начинают его изготовление. Также нужно определиться с необходимостью обустройства армированного пояса. Делают его на стенах, прочность которых вызывает сомнения, чтобы у будущей крыши была надежная опора.

Существует 2 варианта укладки мауэрлата:

  • без армопояса;
  • монтаж на армированный пояс.

Существует определенный порядок, как правильно класть мауэрлат. При строительстве двускатной крыши его монтируют на готовый каркас здания параллельно коньку вдоль всего периметра стен. При установке главной задачей для домашнего мастера является проверка горизонтальности при помощи уровня.

Когда обнаружена даже малейшая неровность, ее нужно устранить: выступающие участки срезают, а те, что ниже положенного уровня, следует приподнять, используя подкладки.

Потом приступают к подготовке бруса, который станет мауэрлатом. Дерево обрабатывают дезинфицирующим составом, антипиреном и хорошо просушивают. Брус прикладывают к месту фиксации и делают отметки, где будут просверлены отверстия. Отдельные участки мауэрлата соединяют в общую конструкцию прямым замком и дополнительно скрепляют гвоздями. По углам брус скрепляют косым прирубом или при помощи прямого замка.

После укладки мауэрлата начинают сооружать «скамью», для этого:

  1. Измеряют расстояние между противолежащими частями мауэрлата.
  2. Полученную величину делят пополам и отмечают середину пролета.
  3. Отметки соединяют так, чтобы образовалась ось «скамьи».

Ориентируясь на нее, приступают к строительству нижнего прогона. Удобнее будет полностью сделать «скамью» с нижним прогоном в горизонтальном положении, а потом поднять и закрепить вертикально согласно оси перекрытия.

Под мауэрлат люди берут доски обрезные 50х150 мм. На стены нужно разложить эти доски в 1 ряд. Крепят их анкерными винтами (их удобно закручивать отвёрткой). Болты не используют, так как их головки мешают. Анкеры требуются не меньше 20 см.

Стыки у досок пусть будут в иных местах, получится перевязка. По углам доски аналогично укладывайте с перевязкой. Выйдет 10 см мауэрлат.

Этот способ хорош потому, что:

  1. Доски легче брусьев и их проще поднимать на строящийся дом.
  2. Для досок не нужна трудоёмкая зарезка в полдерева.
  3. Легче проводить работы. Когда стены возводила бригада, а крышу владелец решил укладывать самостоятельно. Ведь каменщикам вряд ли придёт в голову. Что на стенах нужно заложить шпильки или проволоку, бруски.

Заливка армированного железобетонного пояса – ответственная, но вполне доступная для самостоятельного проведения задача

Армирующий пояс под установку мауэрлата вполне можно сделать без помощников. Конечно, если работу будет проводить один человек, она пойдет намного медленнее, но главное в этом случае — это возможность сэкономить.

Армирующий пояс представляет собой ленту из бетона, внутри которой проходит металлический каркас из арматуры. Ширина пояса должна соответствовать ширине стены, высота его составляет 200÷250 мм, и он проходит по всему периметру строения

Очень важно предусмотреть то, что количество крепежных элементов должно быть равно количеству стропильных ног. Поэтому, рассчитав количество стропил в конструкции крыши, вычисляется шаг месторасположения крепежных закладных деталей

Для того чтобы пояс был прочным и не крошился, для приготовления раствора берут цемент М400÷500, а готовый бетон из него заливается в опалубку за один заход.

Раствор для заливки армирующего пояса изготавливается из цемента, щебня и песка, в пропорциях 1:3:3. Иногда в смесь добавляются пластификаторы, которые позволяют залитому раствору просыхать равномерно, сокращают количество использования воды при его замешивании.

Вкратце процесс заливки бетонного пояса показан в размещенной ниже таблице:

После того как армирующий пояс застынет (на этот процесс следует отвести не менее 15–18 дней, а то и больше в зависимости от его толщины), можно переходить к монтажу мауэрлата. Этот процесс уже ничем не будет отличаться от аналогичной операции, когда шпильки вмуровывались в кирпичную кладку.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Мауэрлат для двухскатной крыши своими руками: создание крепления по инструкции
Идеи для балкона. советы от дизайнера (55 фото)
Оформление балкона или лоджии: материалы для отделки и дизайнерские решения с фото отчетом
