Для обеспечения подлинного комфорта изготовленную своими руками банную печку из металла следует дополнить соответствующей отделкой банных помещений. Для парилки традиционно используется осина или липа, они не выделяет капель смолы, могущих при попадании на кожу причинить серьезные ожоги. Пол также делают осиновым, однако лиственница прослужит гораздо дольше.

Простая самодельная печь

Хорошее решение — пол из керамической плитки или керамогранита, их обязательно нужно брать с шероховатой поверхностью, чтобы никто не поскользнулся.

Под вагонку разумно заложить слой фольги и базальтовой ваты для улучшения теплоизоляции.

В мойке не такая высокая температура, и выбор материалов для отделки шире. Здесь возможно применение экономичных хвойных пород, но надо отдавать себе отчет, что в условиях повышенной влажности сосна ил ель прослужат недолго. Пол из керамической плитки — также отличное решение. Плиткой можно отделать и стены. Угол, в котором установлена душевая кабина, подлежит особой гидроизоляции.

Комната отдыха, ставшая традиционной в современной бане, не испытывает воздействия экстремальных температур или высокой влажности. Здесь больше внимания можно уделить эстетическим качествам отделки, и обязательно — удобной мебели.

Все электрооборудование и электроарматура, применяемое в бане, должно иметь класс защиты не ниже IP44 и быть предназначенным для работы в условиях повышенной влажности.

Легкого вам пара!

Плюсы и минусы банных печей из кирпича

В пользу кирпичной печи стоит выделить следующее:

  1. Экологичность сырья, что безопасно для здоровья.
  2. Длительный срок службы. Она может служить до 100 и более лет.
  3. Износостойкость и прочность материала.
  4. Возможность долгое время удерживать и отдавать тепло. Вода в баке, нагретая с вечера, будет теплой до утра.
  5. Выработанный пар получается хорошего качества.
  6. Продукты горения не проходят через внутреннюю каменку.
  7. Печка способна обогреть большие помещения.
  8. Кирпич относится к пожаробезопасным материалам.

Банные печи своими руками: изготавливаем из металла по чертежам

Из минусов пользователи отмечают то, что:

  1. Построить конструкцию быстро и без опыта не выйдет. Здесь нужно правильно составить чертеж, провести расчеты, понимать принципы кирпичной кладки.
  2. Печь имеет большой вес. Поэтому под нее в обязательном порядке заливается надежный фундамент.
  3. Конструкция нагревается долго, в сравнении с металлическим аналогом.
  4. Длительный нагрев влечет за собой повышенный расход древесного топлива.
  5. Высокая стоимость работ (при заказе у печника). Большие денежные траты на покупку материалов.

Несмотря на такое количество недостатков плюсы конструкции гораздо весомее, из-за чего спрос на строительство кирпичной печи с баком для воды только растет.

Виды конструкций

Отличаются структурой, принципами работы. Разберем каждый из типов подробнее.

Открытые

Камни уложены сверху печной конструкции, ничем не прикрыты. За счет этого парилка быстрее прогревается, достигается температура до 100 градусов. Но влажность в помещении небольшая, поэтому жар получается сухой.

Изделие состоит из трех частей:

  • топки;
  • отделения под камни;
  • емкости с водой.

Камней должно быть немного, иначе верхний слой будет плохо прогреваться и в парилке будет недостаточно тепло.

Чтобы повысить уровень влажности и выход водяного пара горячие камни просто поливают водой. Вполне хватит одного или двух ковшей – это даст до 15% влажности.

Чтобы повысить уровень пожарной безопасности и снизить риск получения ожогов, рекомендуется вокруг стенок печи выполнить кладку из огнеупорного кирпича или сделать перегородку из дерева.

Для отопления сауны важно, чтобы как можно большая площадь печи соприкасалась с воздушным пространством. Это способствует более быстрому нагреву воздуха в парной

Закрытые (обложенные кирпичом или камнем)

Если для обогрева выбрано дровяное топливо, то придется заранее подготовить большие запасы. Такая печь долго набирает нужную температуру, но, достигнув нужной отметки, дает хорошую теплоотдачу и долго сохраняет тепло.

Закрытые конструкции отлично подходят для больших бань, где есть не только парная, помывочная, предбанник, а еще и комната отдыха.

Один из плюсов – закрытые камни. Поэтому нет риска получить ожог.

В заводских экономичных моделях печь имеет двойной кожух с зазором для воздухообмена между стенками.

Комбинированные

У большинства производителей конструкция состоит из высокого короба с решетками, двойными задвижками (выполняет функцию топливника). Из горловины короба выходит дымоотводная труба. Сюда же в горловину укладываются камни.

Есть в продаже устройства с комбинированными типами топлива:

  • газо-дровяные;
  • электро-дровяные.

Их не нужно постоянно контролировать. Достаточно просто настроить на требуемую температуру.

По конструкции делятся на 3 типа:

  1. Моноблочные. С теплообменником, топочной камерой. Газовая горелка несъемного типа, закрытая стальным листом.
  2. Спаренные. Имеют две отдельные камеры сгорания под дрова и газ.
  3. Перенастраиваемые. Универсальное устройство. Можно переделывать под каждое топливо.

Первые два типа в перенастройке не нуждаются, поскольку с одного вида топлива можно переходить на другое.

Газ используется магистральный или сжиженный в баллонах.

Электро-дровяная конструкция позволяет успешно отапливать баню от электричества, дровами (на выбор). Причем основным сырьем считаются дрова. Когда они прогорают и снижается температура, автоматически начинает работать электрический нагреватель. По бокам изделия стоят два ТЭНа. Такие печки работают от сети 220 Вт, с трехфазным напряжением 380 В.

Хозяева могут выбрать, каким топливом им обогреть баню. Но такие конструкции в разы дороже простых дровяных печей.

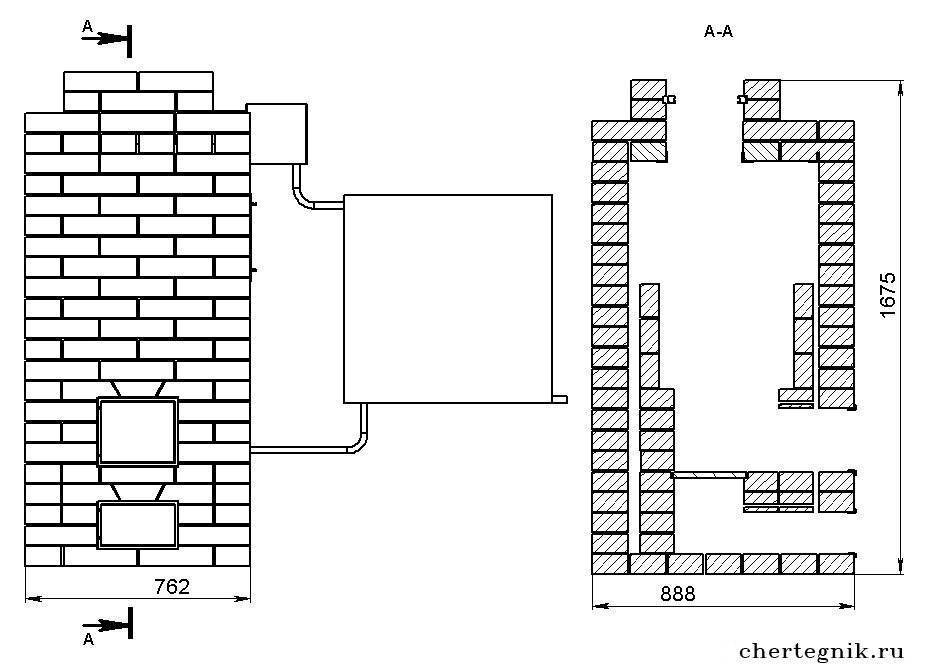

Ряд за рядом возводим стены

Первый ряд

После укладки фундамента, настает время возводить стены. Первый ряд кладется на битумную прокладку гидроизоляции, которой накрыт фундамент. Сначала возводится стена защиты, главная функция которой – противопожарная. Ее кладут из нарезного кирпича, причем каждый кирпич перед укладкой необходимо смочить водой.Проверьте правильность углов и «порядовку».

Будьте внимательны при замере краев порядовки. Если вы оставите даже незначительные зазоры, в баню будет проникать дым. Идеальная ширина шва кирпичных междурядий составляет 3-5 мм. Чем плотнее материал прилегает друг к другу, тем лучше.

Третий ряд

При кладке 3-го ряда устанавливается дверца поддувала. Укрепляется этот элемент полосами из листа стали или оцинкованной проволокой. Для определения точного местоположения поддувала, нужны чертежи бани. Чтобы вставить крепление дверцы в стену печи, в кирпиче делается углубление.

Четвертый ряд

4-й ряд – это место монтажа колодца, где будет скапливаться зола, и колосника (решетки на воздуховод для очищения от золы отсека для дров).

Пятый ряд

Прежде чем приступить к этому ряду проведите строгий контроль ровности стен, проверьте, все ли углы прямые. Для монтажа колосника в кирпичах создаются углубления с запасом 1 см с каждой стороны на расширение решетки из-за воздействия высоких температур.

Выемку на задней стенке следует закруглить, чтобы создать минимальное сопротивление воздушному потоку при направлении в топку.

Седьмой ряд

На 7-м ряду осуществляется установка топочной дверцы и колосника. Схема монтажа топочной дверцы такая же, как и при монтаже поддувальной.

Остальные ряды

На 14-м ряду монтируются швеллеры – металлические изделия в форме буквы П. В передней части банной печи оставляется место для проема. Туда будет устанавливаться бак для подогрева воды. Емкость для воды монтируется так, чтобы она опиралась на боковые стены печной конструкции и касалась швеллеров.

15-й ряд укладывается так, чтобы половинки кирпичей находились под углом друг к другу. Это позволяет сформировать основание стены разделения.

19-й ряд – уровень, на котором закрепляется дверца, пропускающая в парилку пар. После установки дверцы монтируются металлические полоски, скрепляющие следующие 2 ряда кладки. Они нужны для дополнительного укрепления печной конструкции.

Популярные статьи  Отделка фасада

Рамка дверцы для выхода пара закрывается в 21 ряду, после чего устанавливается бак для воды и обкладывается кирпичом для плотного прилегания.

На 23-м ряду каменки устанавливается труба.

Даже если вы планируете класть небольшую кирпичную печь для бани, обязательно проверяйте каждый свой шаг. Рекомендуем вам также посмотреть видео, если что-то в нашей статье покажется вам не совсем понятным.

Если возникли вопросы или комментарии — оставляйте пожалуйста их прямо сейчас!

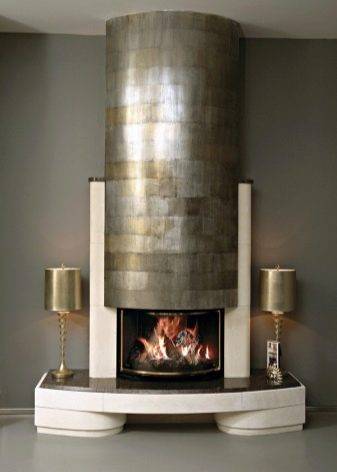

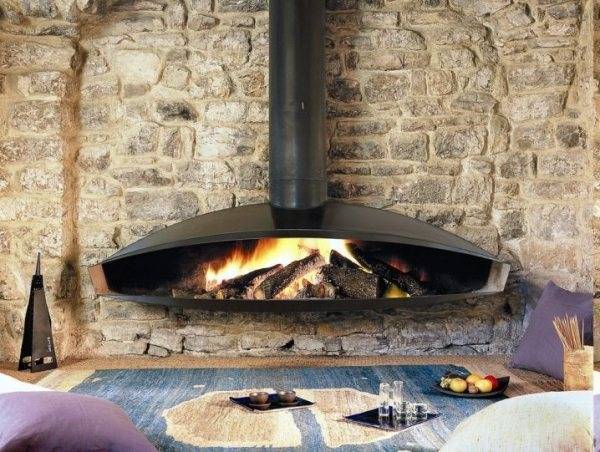

медные

Камины из цветного металла стоят дороже, чем чугунные или стальные. Но они позволяют привнести в интерьер теплые медные оттенки. Бронзовый камин менее склонен к коррозии и ржавчине. А пластичность материала позволяет изготавливать из него детали любой сложности и филигранности, что позволяет сделать камин настоящим произведением искусства.

Банные печи своими руками: изготавливаем из металла по чертежам

По назначению металлические камины подразделяются на следующие группы:

устройства отопления. Это самая распространенная группа каминов, выполняющих лишь основную функцию – обогрев помещения;

Банные печи своими руками: изготавливаем из металла по чертежам

печи-камины. Верхняя поверхность таких печей является варочной плитой. Таким образом можно даже на небольших каминах подогреть еду или, например, вскипятить чайник;

Банные печи своими руками: изготавливаем из металла по чертежам

мангал. Оказывается, это тоже одна из разновидностей металлических каминов. Основная функция в таких конструкциях с открытым верхом – приготовление пищи на углях или дровах при слабом горении;

Банные печи своими руками: изготавливаем из металла по чертежам

декоративные камины. Особого тепла они не дают, зато в металлических декоративных каминах можно наблюдать за игрой живого огня. Существуют очень компактные модели декоративных каминов, пригодные для установки в самых маленьких нишах.

Банные печи своими руками: изготавливаем из металла по чертежам

Достоинства и недостатки металлических печей для бани

  • Малые габариты и мобильность печи из металла делают ее незаменимой для небольших бань.
  • Не требуется массивный фундамент для установки прибора, что облегчает процесс его монтажа.
  • В отличие от аппаратов из кирпича, их аналоги, изготовленные из металла, горят постоянно.
  • Невысокая стоимость. Металлический аппарат, в отличие от кирпичного, проще изготовить без лишних затрат. Поиск чертежей печей из металла для бани особой проблемы не представляет — их огромное количество размещено в интернете и СМИ.
  • Быстрый нагрев — через пару часов парная уже готова к процедурам.
  • Срок эксплуатации — до 25 лет, в зависимости от толщины металла печки и качества его сварки.
  • Безопасность в эксплуатации при выполнении правил сборки печи.
  1. Быстрое остывание, связанное с неспособностью печи удерживать тепло. Требуется постоянная поддержка горения топлива.
  2. Проблемы в отоплении больших помещений.
  3. Ниже пожаробезопасность по сравнению с кирпичной печью. Необходима внутренняя обшивка топки огнеупорным материалом.

Подготовка материалов

Лучше всего делать печь в баню из стальной трубы диаметром 300—500 мм или газового баллона. Причин несколько:

  • труба – это уже готовый корпус агрегата, что упрощает дело;
  • цилиндрическая форма предпочтительнее прямоугольной из соображений аэродинамики (обтекания воздухом) и теплоотдачи;
  • сводчатые стенки без швов прослужат дольше плоских;
  • круглый топливник проще чистить от золы и сажи.

Этапы изготовления дверец

Колосниковую решетку можно изготовить из уголков либо арматуры периодического профиля. Бюджетный вариант – лист толстого железа с продольными прорезями, покупной – литые чугунные колосники. Дверцы желательно выполнить двухслойными с прокладкой из базальтового волокна (на фото), чтобы не обжечься при случайном прикосновении.

Печь для бани из трубы или старого баллона

Отличие этой конструкции от предыдущей в том, что бак с водой располагается непосредственно над топливником. Для работы понадобятся: труба для печи и бака (толщина стенок 1 см, диаметр 50 см, высота 150 см); труба для каменки (толщина стенок прежняя, а диметр 35см); кран врезной; металлическая арматура; петли для дверец; листы стАльные толщиной аналогично трубам; инструменты для сварки, резки металла.

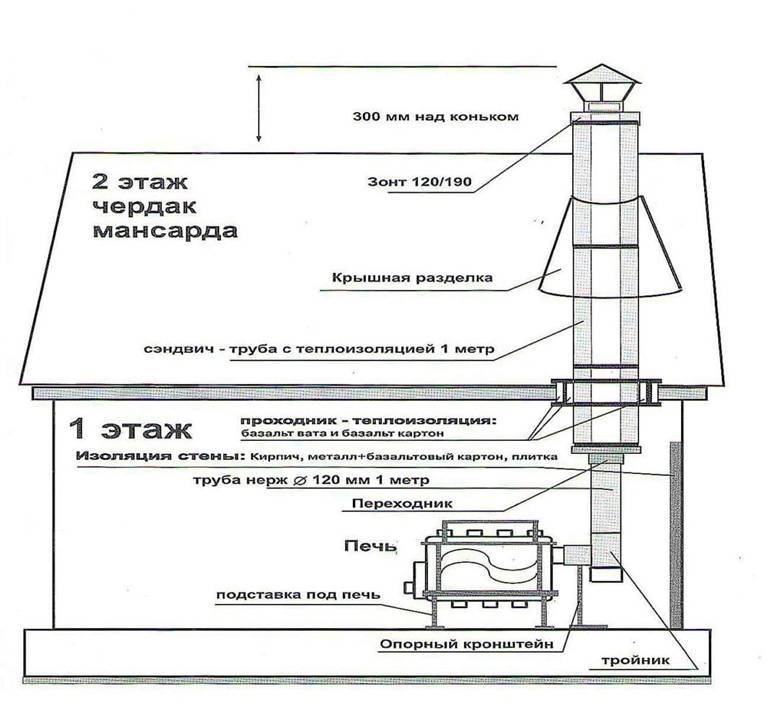

Печь для бани из трубы

  • Делим трубу большего диаметра надвое, используя болгарку. Из одной части (длина 60 см) будем монтировать бак для воды, из второй (90 см)– конструировать отопительный прибор для бани.
  • На листе стали делаем разметку, чтобы вырезать круг, равный по диаметру трубе – корпусу печи. Для этого удобно использовать баллончик с краской или маркер. Этот круг послужит донышком конструкции. Герметично привариваем его к трубе.
  • Сразу же делаем ножки конструкции. Для этого укрепляем донышко печи для бани металлическим каркасом из профилей. Высота каркаса 10-15 см.
  • После того, как печь твердо стоит на ножках, рисуем на корпусе прямоугольник 25х7 см. Этот кусочек металла будет дверцей поддувала. Вырезаем его болгаркой, оснащаем петлями, скобой-ручкой и щеколдой.
  • Делаем колосник. Его задача: пропускать воздух из поддувала в зону горения, удерживать топливо и не препятствовать попаданию пепла и золы в нижнюю камеру печи. Такую решетку можно изготовить из отрезков арматуры или листа металла с вырезанными в нем отверстиями. Колосник необходимо закрепить сваркой во внутренней части трубы на высоте 12-15 см от донышка.

  • Выше колосника будет располагаться топливник. Дверцу для него вырезаем размером 25х30 см, отступая от уровня колосника около 20 см. Устанавливаем дверку аналогично поддувальной.

  • Каменку будем сооружать из арматуры. Изгибая ее в разные стороны, придаем прутьям арматуры форму корзины, скрепляем их между собой пластичной проволокой. Сюда будем укладывать камни для печи. «Корзинку» устанавливаем на верхнюю часть трубы. Здесь же прорезаем дверцу любой формы и вновь оборудуем ее петлями, задвижкой.

  • Далее займемся баком для воды. Корпус бака – это труба, длиной 60 см. Для этой трубы вырезаем донышко, в котором в свою очередь вырезаем отверстие и пропускаем сквозь это отверстие трубу дымохода. Закрепляем детали сваркой. Ближе ко дну бака врезаем кран.

  • Теперь собираем две части печи воедино так, чтобы бак располагался строго над топливником. Производим сварной шов.
  • Крышку для бака удобно сделать двустворчатую. Вырезаем круг, делим его на две равных части, одну из которых наглухо привариваем к баку, другую крепим с первой половинкой петлями. Чтобы удобнее было открывать бак, крышку оснащаем ручкой-скобой из арматуры.

Таким образом, из самых простых материалов можно быстро и дешево соорудить печь для бани своими руками, при этом она ничем функционально не будет отличаться от покупного аналога! Выполняя работу качественно и не спеша, вы получите результат, который будет радовать вас и ваших гостей многие годы!

Печь каменка – руководство по изготовлению

Предлагаем вашему вниманию 3 распространенных конструкции металлических печек для бани:

  • простая горизонтальная печь из баллона, растапливаемая внутри парной;
  • каменка из трубы 530 мм с выносным топливником;
  • вертикальный банный котел «три в одном».

Первый вариант привлекателен простотой в изготовлении, небольшими размерами и мобильностью. Для самоделки потребуется старый пропановый баллон диаметром 300 или 500 мм и обрезки металлопроката. Второй отопитель отличается дополнительной секцией с дверцей, встраиваемой в проем стены парной, и открытой каменкой. Третья модель – это целый котел, состоящий из трех отсеков – топливника, закрытой каменки и бака для нагрева воды.

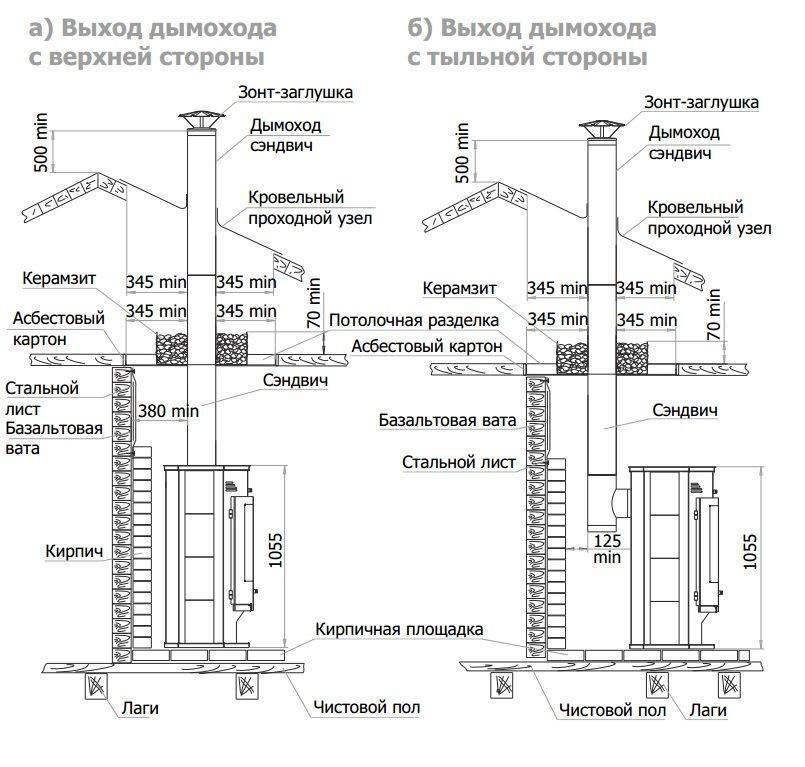

На чертежах — варианты отопительных агрегатов из листового железа

Свариваем простую печку

Первое, что нужно сделать, — правильно отрезать крышку баллона по заводскому шву. Для этого открутите рожковым ключом газовый вентиль и наполните емкость водой, после чего можно работать болгаркой.

Сборку отопителя выполняйте по представленному чертежу, соблюдая такой порядок:

  1. Вырежьте в торце крышки проемы для монтажа дверок и в корпусе под дымоходный патрубок. Из полос металла сделайте обрамления загрузочной и зольной дверцы, приварите их к проемам.
  2. Соберите на сварке колосниковую решетку и поставьте ее на уголки, закрепленные внутри баллона. Приварите отрезанную крышку на место.
  3. Изготовьте створки, как показано на фото. Установите их на петли и прикрепите запоры.
  4. Приделайте к корпусу ножки и дымоходный патрубок.

После сборки печка для бани из газового баллона растапливается на улице с целью выжечь всю старую краску. Затем ее можно обезжирить и окрасить заново, используя термостойкий состав серии КО.

Изготовление агрегата с выносной топкой

Чтобы сделать такую печь, нужно заготовить детали из металла и подрезать трубу в размер, ориентируясь по чертежу:

Популярные статьи  Увлажнители воздуха: ТОП-15 лучших моделей в 2021 году

Дальнейшие работы выполняйте по инструкции:

  1. Вырежьте в верхней части трубы отверстие, приварите к нему патрубок дымохода, а снизу топливника — ножки. Поставьте колосники, как описывается в предыдущем разделе.
  2. Изготовьте переднюю секцию и сваркой прикрепите ее к топке. К тыльному торцу корпуса приварите глухой диск из металла.
  3. Сделайте утепленные базальтовой ватой дверцы с ручками и установите их на место.

Сверху к готовой печке осталось приварить раму для каменки из уголков, обшитых крупноячеистой металлической сеткой. После обжига, окрашивания и монтажа в бане по месту наполните сетку специальными камнями из списка:

  • базальт;
  • галька речная;
  • габбро-диабаз;
  • талькохлорит.

Как на практике изготавливается похожая банная печь, подробно рассказывается на видео:

Делаем вертикальный котел

Особенность круглого агрегата, представленного на чертеже – наличие 3 камер – топливной, каменки и водяного бака. Их величина может варьироваться по вашему желанию, например, чем большие размеры топки вы сделаете, тем дольше будет гореть 1 закладка дров. Увеличение каменки позволит аккумулировать больше тепла, выделяющегося продолжительное время после прогорания топлива.

Порядок сборки котла выглядит так:

  1. Вырежьте заготовки перегородок, дна и крышки из металла толщиной не менее 5 мм. Подготовьте торцы трубы и сварите колосники круглой формы.
  2. В корпусе выполните проемы для дверок и люка загрузки камней.
  3. Сделайте в перегородках отверстия для дымохода и установите их внутри трубы. Крышку бака закрепите на петлях.
  4. Изготовьте дверцы из полукруглых вырезанных кусков и поставьте их на навесы.
  5. Установите дымоходный канал и кран для слива воды в нижней части бака.

При желании даже в этой печи можно сделать выносную топку. Для этого нужно нарастить загрузочный и зольный канал, приваривая сбоку к трубе заготовки из металла требуемой ширины, как изображено выше на фото. Правильная сборка подобного теплогенератора детально показана на следующем видео:

Особенности эксплуатации

После возведения печи с каменкой для бани открытого или закрытого типа, необходимо выполнить ее просушку. Правила эксплуатации:

В течение семи дней после кладке запрещено топить печь дровами. Протапливать печку можно только через неделю. Для быстрого высыхания кладки, рекомендуется выполнять 3–4 протопки каждые сутки в течение следующих 7 дней. Нельзя использовать для первых протопок массивные поленья

Важно выбирать топливо, которое будет достаточно быстро сгорать — деревянную щепу, бересту, солому, небольшие сухие ветки

Перед началом первой растопки необходимо проверить тягу. Для этого к поддувалу нужно поднести зажженную спичку или зажигалку. Если пламя тянется к отверстию, тяга есть, можно разводить огонь.

Также нужно уделить внимание используемым камням. Лучше использовать базальт, гранит, андезит

Требования к каменной засыпке:

  • камни не должны выделять вредных веществ при сильном нагревании;
  • булыжники должны сохранять целостность при постоянных перепадах температуры;
  • камни должны быстро нагреваться, эффективно отдавать тепло.

Подходящий размер камней — не менее 10 см в диаметре.

Насколько бы правильно не были подобраны камни для заполнения каменки, при активной эксплуатации, примерно через год они начнут растрескиваться. Каждые 10–12 месяцев нужно перебирать всю засыпь, выкидывать небольшие осколки заменять поврежденные булыжники на новые.

Каменку можно «надстроить» над многими стандартными кирпичными и металлическими печами

При самостоятельной сборке важно сделать конструкцию такой, чтобы она смогла уместить требуемое количество каменной засыпи, выдержала ее массу, воздействие высокой температуры

Печь из газового баллона

Определив, что металлические печки показывают высокую эффективность в небольших хозяйствах, а, следовательно, станут выбором большинства, следует рассмотреть доступные примеры.

Такой нагревательный элемент является экономичным, так как при изготовлении используются подручные средства.

Выбор баллона

Для изготовления печи выбирают баллон без видимых повреждений и дыр в металле. Наличие краски – не обязательный фактор. В процессе использования покрытие сгорит. Желательно, чтобы заранее был снят кран, а газ – выпущен.

Совет! Не стоит покупать новую емкость. Можно обратиться в ближайшие пункты приема металлолома или к знакомым. Сэкономленные деньги лучше пустить на покупку других материалов, услуги мастеров по работе с металлом и сваркой или личные цели.

Инструменты и материалы

Для выполнения работ потребуется:

  • газовый баллон;
  • металлический лист толщиной 3 мм;
  • арматура для изготовления колосника и ручек;
  • металлические уголки или остатки профильной трубы для ножек;
  • труба для дымохода диаметром 120 мм и длиной от 400 мм;
  • металлические прутья или арматура для каменки;
  • кирпичи для фундамента и облицовки места размещения печи;
  • сварочный аппарат и защитная экипировка;
  • электроды для сваривания металлических деталей;
  • болгарка и набор обрезных и зачистных дисков;
  • набор слесарных инструментов.

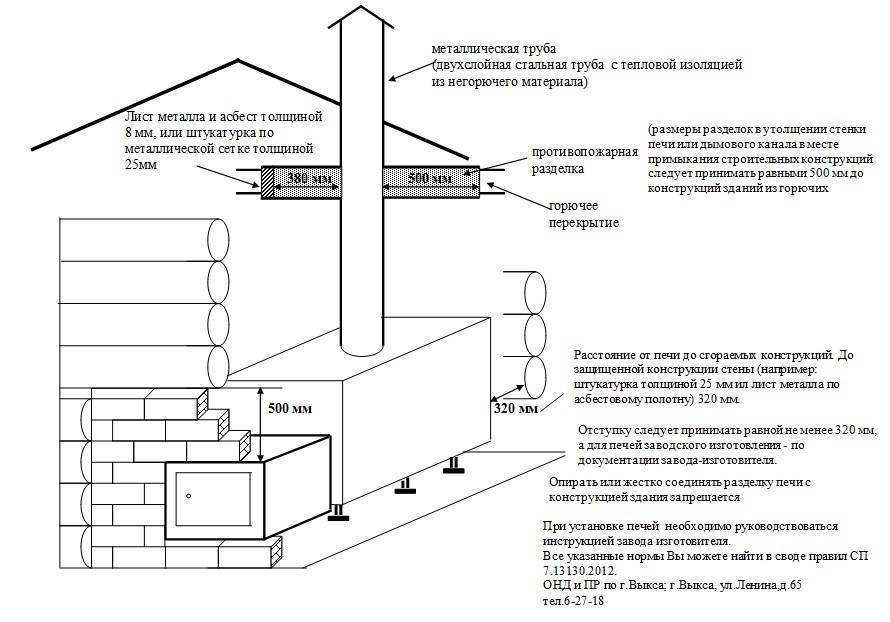

Подготовка стен

Небольшие печи имеют малый вес, поэтому делать под них специальный фундамент не имеет практического смысла. Но стены защищают обязательно.

При горении топлива выделяется большое количество тепла. Температура легко повреждает деревянные и легкоплавкие поверхности. Для защиты от повреждений облицовку стен и покрывают фольгой. Металл отражает температуру в помещение, снижает нагрузку на стену и увеличивает эффективность печи.

Обратите внимание! Облицовку кирпичом проводят по всей части, печь контактирует со стеной

Процесс изготовления

Начинают сборку печи из газового баллона после подготовки всех необходимых предметов. Это сбережет время. Изучив пошаговую инструкцию с чертежами и фото, вы узнаете, как своими руками построить самую эффективную печь для бани.

Порядок действий:

  1. Подготавливают газовый баллон. Если кран не был снят, проводят удаление и спуск остатков газа.
  2. Емкость заполняют водой, чтобы исключить воспламенение во время работы с болгаркой.
  3. Срезают верх. Для этого проводят линию по закругленной части. Этот отрез послужит дверкой.
  4. На срезанной верхушке закрывают отверстие для крана и приваривают ручку, замок и петли с внешней стороны.
  5. Баллон размещают горизонтально. В нижней части вырезают отверстие шириной 100 мм, отступив от задней части 200 мм. Это отверстие для выпадения золы. Для боков зольника к краям приваривают металлическую полосу шириной 70 мм. Низ зольника делают из отрезанной нижней части баллона или металлического листа. Лицевую часть зольника закрывают дверкой, присоединяют петли, ручки и шпингалет.
  6. По краям баллона с нижней части монтируют ножки и проверяют устойчивость конструкции. Если печь стоит и не шатается, работа выполнена правильно.
  7. В задней части емкости вырезают отверстие для дымохода, устанавливают кусок трубы и приваривают.
  8. Устанавливают дверь печи, прикрепив петли к корпусу. Также монтируют запирающий механизм. Проверяют плотность закрытия и проводят уплотнение при необходимости.
  9. Чтобы в зольник попадала только зола, изготавливают колосниковую решетку по всей длине печи.
  10. Устанавливают бак для нагрева воды. Котел изготавливают самостоятельно из металла или приобретают в готовом виде. В боковой части делают вырез для соединения с баллоном по диаметру емкости. Все места соединения тщательно проваривают, чтобы бак не пропускал воду. Крышу для емкости для воды делают съемной. Это упростит эксплуатацию. В нижней части монтируют кран для удобного спуска воды.
  11. Из остатков арматуры и прутьев делают каменку. Конструкцию выполняют в виде сетки и приваривают к верхней части печи. Расстояние между прутьями выбирают меньше размера используемых камней.

После окончательной сборки печку устанавливают в бане и налаживают дымоходную систему.

Обратите внимание! Перед первым использованием проводят пробный запуск. Цель такой проверки – выявить имеющиеся недостатки при работе

Важно довести воду до кипения

Важно довести воду до кипения

В процессе теста будет обгорать краска и остатки масла, поэтому все двери и окна открывают для проветривания.

Важно довести воду до кипения. В процессе теста будет обгорать краска и остатки масла, поэтому все двери и окна открывают для проветривания.

На видео показано, как сделать простую мобильную печь из газового баллона

На видео показано, как сделать простую мобильную печь из газового баллона.

Возведение дымохода

В случае отказа от установки готового дымохода его выкладку продолжают в соответствии с порядовкой.

Для кладки дымоотвода глиняная смесь не подходит. Под воздействием конденсата, образующегося в верхней части дымохода, глина раскисает и трескается.

Популярные статьи  Деревянный забор своими руками: пошаговая инструкция

В этих случаях в качестве основы раствора применяют известковое тесто (смесь воды и негашеной извести в соотношении 3:1).

Для приготовления раствора используется 1 часть цемента, 2 части известкового теста, 10 частей песка.

Тесто разбавляется водой до состояния вязкости.

Затем в него добавляется песочно-цементная смесь. Полученная масса перемешивается. Требуемую консистенцию подбирают добавлением воды.

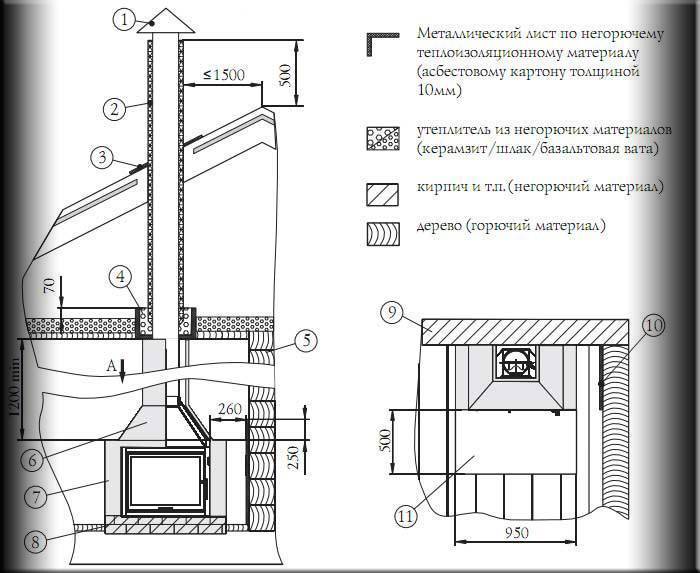

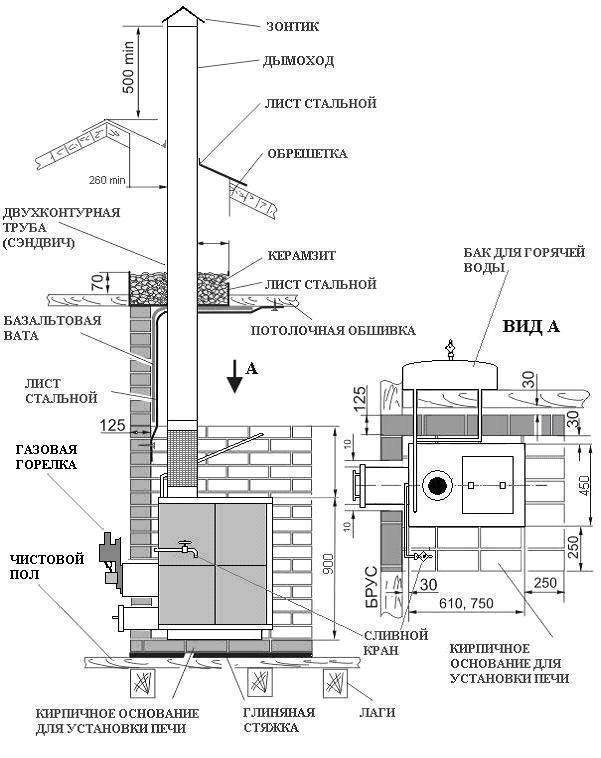

В случае выбора готовой конструкции дымоотвода его монтаж осуществляется по прилагаемому руководству. При установке дымохода надо исключить зазоры или трещины, которые могут пропускать дым.

Небрежная сборка приведет к порче интерьера бани, увеличению риска возникновения пожара или отравления. В месте контакта трубы и кровли нужна надежная изоляция от атмосферных осадков.

Оборудование дымоотвода для бани дымовой задвижкой (шибером) позволит регулировать тягу, добиваясь лучшего нагрева. В схемах дымоходов, предусматривающих горизонтальные участки, не следует делать горизонтали длиннее 1 метра: сажа будет ухудшать тягу.

О том, как правильно сделать кирпичную печь для бани своими руками, Вы сможете посмотреть в этом видео:

Мой мир

Невозможно представить себе баню, где нет печки. На данный момент есть множество вариантов, каким будет этот агрегат.

В качестве топлива могут использоваться дрова, газ и жидкие горючие вещества. Но при этом, стоимость готовых агрегатов просто заоблачная, а гарантий того, что печь в баню годная, она совсем небольшая. Поэтому многие решают сделать печь для бани своими руками, так чтобы она точно соответствовала всем ожиданиям и проработала долгие годы.

На фото — самодельная печь для бани с каменкой из прутьев

Поначалу такое мероприятие может показаться непростым, и это нормально. Главное, чтобы построить печь в баню своими руками потребуется пошаговая инструкция, составленная знающими людьми. Выполнив все четко и правильно, не нарушая правил безопасности, можно построить действительно надежные самодельные печи, потратив при этом не так много, как это требуют на строительном рынке.

Из чего делаются металлические печи для бани

Для металлической печи в баню, изготовленной своими руками, потребуется:

  • 8-миллиметровый лист низкоуглеродистой конструкционной стали;
  • отрезок трубы диаметром 30-50 см и толщиной стенок 5-10 мм и длиной 2 м;
  • пруток или арматура диаметром 12-16 мм – 6 метров;
  • колосник;
  • дымоходная труба;
  • вентиль ½ дюйма с длинной рукояткой.

Чтобы собрать своими руками железную печку для бани, потребуются следующие инструменты и расходники:

  • угловая шлифмашина;
  • набор ручного слесарного инструмента;
  • сварочный аппарат;
  • диски отрезные и шлифовочные.

Чертеж печи с водяным котлом

При сборке банной печи из металла собственной конструкции понадобится верстак с тисками и рабочий стол размером 1*2 м, либо такое же свободное пространство на чистом и ровном полу.

Выбор емкости для воды

Хороший выбор – емкость из нержавеющей стали. Недостатком такого бака считается его высокая цена.

Существенная характеристика емкости для бани – место его расположения. По расположению баки для воды делятся на следующии категории:

Выносные. Они могут быть установлены в любом месте бани. Нагрев воды происходит по мере ее движения во вмонтированном в печь змеевике, который соединен с емкостью медными или латунными трубамиВстроенные.

Такие баки встроены в конструкцию печи и нагреваются от прямого соприкосновения с пламенем. Их емкость ограничена размерами печиНатрубные. Они крепятся на патрубок дымоотвода, обеспечивая высокую скорость нагрева воды.

Для расчета емкости бака используйте норму 10 литров на человека.

Схема и размеры простой металлической печи для бани

Самая обычная компактная печь имеет элементарную конструкцию и быстро сваривается из листовой стали. Корпус прямоугольный, размеры 55 см х 30 см, высота около метра. Внутри корпуса располагается зольник высотой 15 см, топочная камера высотой 30 см. Над топкой устанавливается открытая сетка для камней. Труба дымохода напрямую от топки поднимается к крыше, проходит сквозь каменку, отдавая ей значительную часть жара.

Справка. Чтобы изготовить еще более простую модель, понадобится старый пропановый баллон, который используется в качестве корпуса печи. В торце вырезаются отверстия для дверей топки, зольника. В боковой стенке делается круглый проем для подсоединения дымохода. Сам баллон горизонтально устанавливается на ножки.

Вертикальная железная печка

Наиболее компактный вариант представляет собой высокий вертикальный корпус, в котором все детали располагаются друг над другом.

Банные печи своими руками: изготавливаем из металла по чертежам

Размеры такого устройства могут варьироваться в соответствии с площадью парной. В среднем для небольшого помещения оптимальными будут размеры 0,5 м х 0,5м х 1,3 м.

Вертикальный котел может содержать два или три отсека. Это зависит от того, будет ли установлен бак для воды. В нижней камере располагается топка и зольник (от размера топки зависит мощность печи и срок прогорания одной закладки дров).

Над топкой устанавливается внутренняя каменка, высотой около 45 см, в корпусе прорезается дверца для закладки камней.

Сразу над каменкой ставится бак с водой, размер которого зависит от нужд пользователей (соответственно выбирается высота всей печи).

Над баком устанавливается дымоход, который соединяется с отводом от топочной камеры напрямую. Между стенами корпуса и внутренними камерами оставляется воздушный зазор не менее 3—5 см для защиты внешних стен от перегрева.

Горизонтальная банная печка с выносной топкой

Такое устройство занимает больше места, но предоставляет возможность расположить основную часть печи в соседнем помещении или на улице. Этот вариант позволяет с большим удобством выполнять операции по закладке дров, чистке печи. Если печь выводится в предбанник, она обогревает также второе помещение, что является дополнительным плюсом. В самой парной находится лишь камера топки, расположенная над ней каменка.

Банные печи своими руками: изготавливаем из металла по чертежам

При монтаже такого устройства особое внимание требуется уделить пожарной безопасности. Перегородку, через которую будет проходить топка, тщательно изолируют

Лучше всего обложить топку кирпичом, это исключит потерю тепла из парной. В предбаннике стены и пол в месте расположения печи закрываются огнестойким материалом.

Размеры такой печи в среднем 0,5 м в ширину,1 м в длину, высота зависит от величины каменки, располагаемой над топкой.

Правила топки бани

Банные печи своими руками: изготавливаем из металла по чертежам

Баня готова, когда вода сразу испаряется при попадании на каменку

Тактика протапливания бани постоянно совершенствуется с учетом опыта поколений. Правила подготовки и обогрева помещения:

  1. наводится порядок в помещении, моются полы, выметаются листья, оставшиеся от веников;
  2. тщательно выметается мусор в непосредственной близости у печи;
  3. перед затапливанием печи помещение проветривается около 30 мин;
  4. с помощью совка освобождается зольная камера и колосники;
  5. печь осматривается на предмет повреждений;
  6. открытая каменка споласкивается;
  7. заполняются водой баки;
  8. проверяется тяга;
  9. с помощью растопки из природных материалов растапливается печь;
  10. подкидываются дрова по мере прогорания.

Другие возможные разновидности

Помимо печей-каменок актуальны:

Печка-буржуйка

  • обычная печь горизонтальной формы. Используется пропановый баллон и обрезные остатки металлопроката. Вырезаются проемы под дверки и дымоходную трубу, на уголки фиксируется решетка из колосников, а крышка устанавливается на исходное место. Монтируются ножки и створки;
  • вертикальный котел для бани. Он состоит из топливника, водного бака и каменки закрытого типа. Потребуется заранее сформировать заготовки дна крышки и перегородок, произвести процесс сварки круглых колосников. Составляющие элементы делают по описанной выше схеме.

Многие чертежи печей для бани, изготовленных из металла, предусматривают горизонтальные и вертикальные варианты конструкции с выходом топки в отдельное помещение, с закрытой и открытой каменкой. Также распространена самодельная печка-буржуйка. Это обыкновенный металлический ящик с дверкой и трубой. Она требует много топлива при невысоком показателе теплоотдачи.

Образец чертежа печи из металла для самостоятельного изготовления

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
