Устанавливаем каркас, заливаем бетон

Лучше всего собирать каркас из арматуры непосредственно в подготовленном котловане – это позволяет наиболее прочно зафиксировать элементы.

Но если речь идет про армирование заглубленного ленточного фундамента или если котлован слишком узкий, чтобы работы велись прямо в нем, то можно собрать каркас снаружи над траншеей, после чего аккуратно опустить его на место. Здесь проблем обычно не возникает и пошаговая инструкция не нужна.

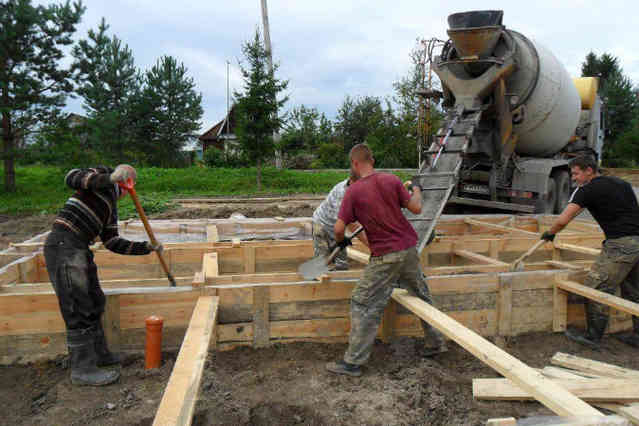

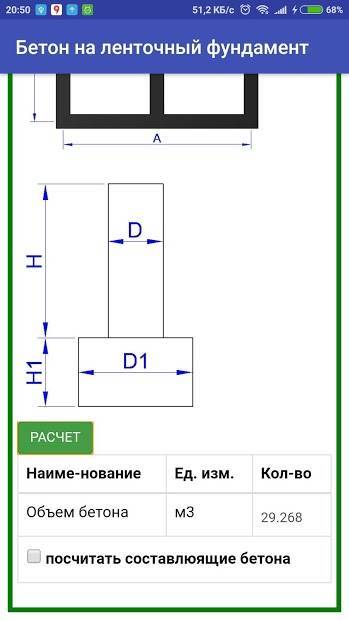

Последний и один из самых ответственных этапов – заливка фундамента.

Армирование ленточного фундамента чертежи: ленточный фундамент, схема и расчет количества материалов с калькуляторами

Желательно использовать для этого бетон марки М-200 или выше. Он имеет высокую прочность, чтобы выдержать значительные нагрузки, а также обладает достаточным показателем морозостойкости.

Сразу следует сказать – для работы понадобится большое количество материала. Заранее проведите все необходимые расчеты – заливать бетон нужно за один прием, не допуская расслоения и других разделений. В противном случае прочность основания значительно снизится, а это скажется на безопасности эксплуатации дома.

По этой же причине желательно арендовать бетономешалку. Сегодня многие компании предлагают такую услугу. К тому же, аренда дешевых моделей сравнительно недорога – менее тысячи рублей в сутки. При интенсивной работе за это время вполне можно справиться с работой.

К тому же, наличие бетономешалки позволяет увеличить производительность – нужно лишь подбрасывать песок, цемент и заливать воду, получая вскоре готовый продукт, который нужно просто залить на каркас, установленный в опалубке. Работая лопатами, такой производительности добиться нельзя.

После заливки бетона необходимо выждать 28 дней. За это время бетон наберет достаточную прочность и можно будет приступать к строительству дома, гаража или бани.

Рекомендуем к просмотру видео, где опытный инженер-строитель расскажет о важных нюансах армирования фундамента

На что следует обратить внимание при выполнении работ в первую очередь, чтобы основа дома получилась надежной

Инструменты для вязки арматурных прутьев

Надежный каркас – важный элемент фундамента и постройки в целом. Чтобы его усилить, необходимо использовать определенные инструменты. В зависимости от выбора метода – ручного или автоматического, выбирают и применяют специальные приборы.

К таким инструментам относят:

  • ручной или полуавтоматический крючок;
  • автоматический пистолет.

Армирование ленточного фундамента чертежи: ленточный фундамент, схема и расчет количества материалов с калькуляторамиРучной крючок для вязки проволоки

При помощи этих инструментов можно провести вязку арматуры под ленточный фундамент. Автоматический пистолет применяется в профессиональном строительстве, так как его стоимость достаточно высокая. Для возведения одного здания покупка данного прибора считается нецелесообразной. Для самостоятельной работы подойдет обычный крючок для вязки арматуры.

Расчёт композитной арматуры

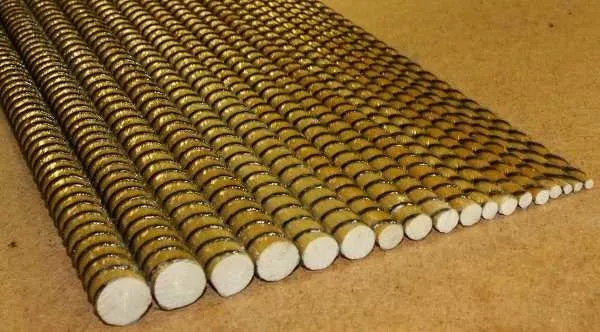

Арматура из композитных материалов начала использоваться в строительной области России относительно недавно, поэтому следует затронуть некоторые нюансы, касающиеся этого материала. В виду использования при изготовлении волокон стекла или базальта, данный армирующий материал имеет значительные отличия от классической стальной арматуры по прочности в сторону положительных качеств. Наглядно оценить разницу можно из расположенной ниже таблицы.

Характеристика Стальная арматура класса АIII Композитная арматура
Замена диаметра арматуры при равных прочностных характеристиках, мм. 8 4
10 6
12 8
14 10
16 12
18 14
20 16

Подробнее о том что такое композитная арматура а также о методах работы с ней Вы можете в статье: композитная арматура, виды, характеристики, использование.

Исходя из этих данных, при использовании композитных армирующих стержней необходимо производить корректировку диаметров рабочей арматуры. Это означает, что проводить расчёт армирования конструкций можно для стальной арматуры, а затем изменять полученные диаметры стержней согласно приведённым в таблице данным.

Следует учитывать, что композитную арматуру невозможно согнуть на стройплощадке и она не подвергается сварке. В случае потребности в гнутых элементах, их нужно заказывать у изготовителя по подготовленным чертежам, так как изогнуть такой материал возможно только в процессе изготовления. Крепление стержней между собой осуществляется при помощи вязальной проволоки или пластиковых хомутов.

Армирование ленточного фундамента чертежи: ленточный фундамент, схема и расчет количества материалов с калькуляторами
Расчёт фундамента с использованием композитной арматуры аналогичен расчёту для металлической арматуры.

Во всём остальном использование композитной арматуры ничем не отличается от стандартных стальных прутков.

Проведение работ по армированию и последующей заливке монолитных строительных конструкций требует от мастера наличия определённых навыков. При сомнении в своих силах лучше обратиться к опытным специалистам, это сэкономит время и деньги в случае возможных переделок при возможных ошибках начинающего мастера, а так же убережёт от появления возможных аварийных ситуаций.

Установка арматуры по всему периметру ленточного фундамента

Опалубка готова, теперь можно переходить к самому ответственному процессу – армированию фундамента своими руками. Используют стальную и стеклопластиковую арматуру, мы остановимся на первом варианте, поскольку так будет намного дешевле. Нам потребуется приобрести следующие материалы:

  • продольная арматуры толщиной 14-18 мм (среднее значение, ваш проект может быть другим);
  • поперечные и вертикальные прутья диаметром 10-12 мм;
  • вязальная стальная проволока;
  • хорошие плоскогубцы или пассатижи для манипуляций с проволокой (или очень крепкие руки).

Важно: крепить арматуру необходимо именно вязальной стальной проволокой, поскольку она имеет низкий коэффициент растягивания и достаточно прочная. Это существенно упростит сбор конструкции, но на прочность фундамента проволока не влияет, она только фиксирует арматуру до заливки фундамента

ШАГ 1: делаем расчёты и закупаем материалы

Высчитать, сколько надо материалов, очень легко. Поперечные прутья кладутся на расстоянии около 30 сантиметров (небольшие погрешности не страшны), продольная парная арматура через каждые 40 сантиметров высоты (не забываем первый раздел), а вертикальная – через 60 см. Длину стены делим на количество поперечин и количество «ярусов» продольной арматуры. Рассмотрим на примере фундамента 10х10 метров и высотой 120 см:

ШАГ 1: делаем расчёты и закупаем материалы. Высчитать, сколько надо материалов, очень легко. Поперечные прутья кладутся на расстоянии около 30 сантиметров (небольшие погрешности не страшны), продольная парная арматура через каждые 40 сантиметров высоты (не забываем первый раздел), а вертикальная – через 60 см. Длину стены делим на количество поперечин и количество «ярусов» продольной арматуры. Рассмотрим на примере фундамента 10х10 метров и высотой 120 см:

  • 1000 см: 30 см = 33 (количество поперечных прутьев на 1 ярусе);
  • 33 х 3 = 99 (количество поперечных прутков на 1 сторону);
  • 99 х 4 = 396 (все прутки на 4 стороны).

Теперь 396 умножаем на ширину фундамента (пусть он будет у нас 70 см): 396 х 70 = 27720 см. 277 метров прутков надо купить. Аналогичные расчёты проводим для продольной арматуры:

  • 1000 х 2 = 2000 (один ярус);
  • 2000 х 3 = 6000 (сторона);
  • 6000 х 4 = 24000 см (необходимо приобрести 240 метров).

И, конечно же, вертикальные элементы. Их будем ставить с обеих сторон фундамента с частотой через одну поперечную перемычку, то есть, через 60 см:

  • 2 х 17 = 34 (штук на 1 сторону);
  • 34 х 4 = 136 (штук на все основание);
  • 136 х 120 см = 16320 см или 163 метра.

Подставляем параметры вашего строения в пример и получаем правильный расчет элементов для армирования ленточного фундамента дома. Не забудьте 5-8% на «всякий пожарный».

Популярные статьи  Расчет стоимости свайно-винтового фундамента — онлайн-калькулятор

ШАГ 2: У вас на дне траншеи уже есть 5-6 см бетона для выравнивания? Пропускайте этот шаг. Если же нет, засыпаем 15 см песка, затем 5 см бетона, выравниваем все, не забываем о коммуникациях и месте под них. Если нет желания возиться, можно просто на дно положить плотную ПВХ пленку. Основная задача этого шага – выровнять землю и задержать немного воду, которая появится после заливки бетона.

ШАГ 3: вязка арматуры для ленточного фундамента. Делать ее можно в траншее или рядом, если там неудобно разворачиваться либо сама траншея слишком узкая по проекту. При «удаленной» сборке сразу необходимо будет продумать способы опускания металла вниз, чтобы не повредить структуру. Рассмотрим, как сделать армирование фундамента своими руками:

  1. Начинаем с нижних поперечин. Выкладываем их с шагом 30 см, сверху на них кладем 2 продольные арматуры, на «перекрестках» вяжем их между собой проволокой.
  2. Переходим на вертикальные перемычки. Вертикальный элемент ставим через 1 поперечный, связываем.
  3. Крепим еще 2 яруса, отступая 40 см вверх.

Примеры неправильной вязки арматуры

Важно: оставляйте по 20 см после каждого соединения, поскольку арматура может немного двигаться при заливке фундамента под его нагрузкой. Не обязательно намертво зажимать вязальную проволоку, можно оставить ее, чтобы немного «играла», так будет правильнее. . 4

4

Каркас опускаем в траншею (если сборка была не в ней), отступив по 5 сантиметров от опалубки, фиксируем его любым удобным способом

4. Каркас опускаем в траншею (если сборка была не в ней), отступив по 5 сантиметров от опалубки, фиксируем его любым удобным способом.

Правильная схема армирования фундамента и примеры вязки арматуры

У вас получится 4 «блока», которые будут на длину и ширину одной стороны минус 5 см со всех сторон. Далее рассмотрим, как правильно их крепить между собой и армировать углы, на которые припадает большая часть всей нагрузки.

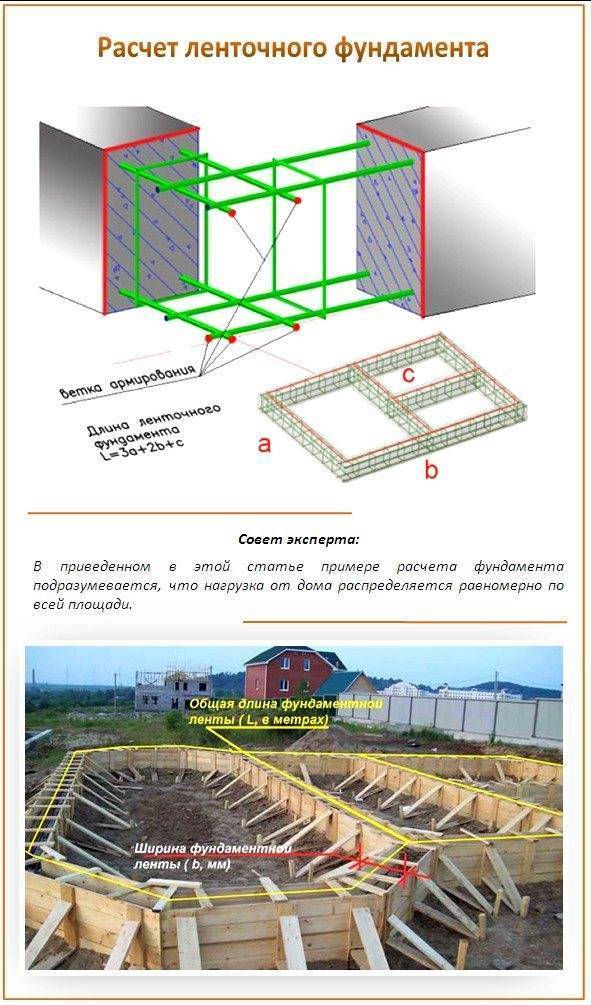

Как рассчитать, сколько надо?

Во главу угла методики подсчёта армирования ленточных оснований заложен принцип преобладания сопротивления грунтового основания над удельной нагрузкой от веса здания или сооружения.

После этого рассчитывают несущую способность ленты, величина которой зависит от полной загрузки наземной части строения. На этом этапе определяют количество и сортамент арматурных стержней, их форму соединения в единый каркас.

Если надавить на какой-либо мягкий предмет, то он прогнётся. Верхняя плоскость сожмётся, а снизу материал растянется. Так и в ленточном фундаменте, верхняя его часть будет испытывать сжатие, а на нижний слой будут воздействовать силы растяжения.

Это физическое явление учитывают при расчёте монолитной ленты. То есть, в верхнем и нижнем поясе закладывают арматуру, которая выдерживает сжатие, а снизу бетон противостоит растяжению.

На основе этого положения было разработано «Руководство по конструированию бетонных и железобетонных конструкций из тяжёлого бетона (без предварительного напряжения)».

Тяжёлый бетон приготавливают из:

  • цемента М 300 – М 800,
  • щебня гранитных пород,
  • среднефракционного песка,
  • воды средней жёсткости с добавкой различных видов пластификаторов.

Его применяют для возведения заливных фундаментных лент.

Кроме этого пользуются Сводом Правил СП 52-101-2003, который содержит рекомендации по расчёту и проектированию, относящиеся к изготовлению и установке армокаркасов ЛФ. Правила согласованы с требованиями СНиП 52-01-2003.

Определение глубины заложения и высоты ленты

В расчёт глубины заложения подошвы ленточного фундамента включают два фактора:

Уровень грунтовых вод

Уровень залегания грунтовых вод легко определить, если рядом с местом строительства есть колодец. Расстояние от уровня земли до поверхности воды в нём будет равно искомому параметру.

В отделе архитектуры и землеустройства местной администрации можно взять копию вертикальной съёмки с привязкой к стройучастку, где будет указан уровень грунтовых вод. Если нет ни того не другого, то этот показатель определяют взятием образцов почвы с помощью бурения грунта.

Глубина промерзания

Знать её необходимо по причине того, что воздействие на влажную почву при минусовой температуре в зимний период вызывает в ней замерзание воды. Этот процесс вызывает пучение грунта потому, что он в это время резко увеличивается в объёме.

Силы пучения могут легко выдавить вверх фундамент дома. Чтобы этого не происходило, подошва ленты должна находиться ниже зоны морозного пучения. Глубину промерзания определяют справочным путём либо таким же способом, как и при установлении уровня грунтовых вод.

Глубина заложения фундаментной ленты должна находиться на отметке выше уровня грунтовых вод и ниже уровня промерзания почвы. Количество продольных рядов зависит от высоты основания. Согласно СНиПу, расстояние между конструкционными рядами арматуры не должно быть более 40 см.

Сколько рядов арматуры нужно для армирования ленточного фундамента высотой 1 метр? Количество рядов в зависимости от высоты основания:

  • до 70 см – без продольной арматуры;
  • от 71 до 90 см – один ряд;
  • от 91 до 130 см – два ряда;
  • от 131 до 170 см – три ряда;
  • от 171 до 210 см – четыре ряда.

Установлено, что на месте строительства грунтовые воды залегают на глубине 1200 мм, а уровень промерзания грунта равен 800 мм. В этом случае глубину заложения ЛФ принимают величиной 1 метр. Высота ленты с учётом нормативной высоты цоколя 150 -200 мм (расстояние от верха фундамента до уровня земли) будет равна 1150 – 1200 мм.

Сбор нагрузки

Максимальная масса строения включает в себя следующее:

  1. Вес всех конструкций дома, включая фундамент.
  2. Снеговая нагрузка на кровлю (СНиП 2.01.07-85).
  3. Вес оборудования: печь, котёл, система трубопроводов, сантехнический приборы, обстановка и пр.
  4. Ориентировочный вес максимального количества людей, одновременно находящихся в доме.

Ширина подошвы

Ширину ленточного заливного фундамента рассчитывают по формуле Tхk/S ≤ R, где:

  • T — удельная нагрузка от максимального веса строения (см. выше);
  • k – коэффициент запаса (1,1);
  • S – площадь подошвы (S = P/T);
  • R – сопротивление грунта.

R = 1,88 кг/см2 (грунт — суглинок), P = 15000 кг, T = 1,8 кг/см2, L – длина ленты 24 м. S = P/T = 8333 см2. Оптимальная ширина ленты будет равна: S/L = 8333/2400 = 3,47 см. Следовательно, ширину ЛФ можно принимать исходя из толщины кладки + выступы ленты по обеим сторонам стены (25 мм х 2 = 50 мм).

При возведении внешнего ограждения в 1 кирпич (250 мм) ширина ЛФ составит 250 +50 = 300 мм = 30 см. Если стены возводят из шлакоблока, то поперечный размер ленты принимают 40 см. Для стен толщиной в 1,5 кладочного элемента фундамент делают шириной 50 см и более.

Расчёт арматуры

Расчёт количества и вида арматурных стержней, размера их поперечного сечения и взаиморасположения в массиве бетона является сложной инженерной задачей и должен учитывать множество параметров: • Величину и характер нагрузок, действующих на конструктивный элемент здания или сооружения (сжимающие или изгибающие нагрузки, воздействие вибрации, порывов ветра или ударов волн). На основании анализа этих показателей выделяют три основных вида конструкций – изгибаемые (балки или плиты), сжимаемые (колонны) и растягиваемые (элементы ферм); • Особенности и условия работы элемента под нагрузкой; • Наличие агрессивных сред или иных мер воздействия, действующих на конструкцию (кислот или щелочей; высоких или низких температур).

Самостоятельное проектирование арматуры в любого вида ответственных конструктивных элементах является трудоёмкой задачей. Такими видами расчётов занимаются опытные сотрудники организаций, специализирующихся на разработке проектов зданий из сборного или монолитного железобетона. В этом случае получают оптимальный расчёт арматуры. При самостоятельном расчёте можно добиться необходимых характеристик конструкции, при этом расход арматуры может получиться несколько больше оптимального.

Популярные статьи  Как проверить качество вина - 5 простых способов

Чтобы оценить примерное количество арматуры без сложных расчётов, можно воспользоваться данными по среднему расходу арматуры на куб бетона для основных типов фундамента. Такая информация представлена в статье: расход арматуры на 1 кубический метр бетона.

Для малоэтажного частного домостроения существует несколько методов приблизительной оценки количества и размера сечения арматурных стержней в тех или иных конструктивных частях здания. Рассмотрим их подробнее.

Способы вязки арматуры

Рассмотрим всё существующие способы, как можно соединить арматуру. Каждый из вариантов хорош в чём-то своём, и используется строителями, в зависимости от типа строения и проектных требований. Существует 3 способа соединения прутов, с ихней помощью создаётся крепкий и надёжный металлический каркас:

  1. Вязка проволокой.
  2. Сварка.
  3. Пластиковые хомуты.

Эти способы вязки арматуры имеют свои особенности. Каждый из них правильный и применяется в зависимости от требований и используемого материала. При армирование ленточного фундамента для частного дома, часто соединяют арматуру методом сварки, а не связывают её проволокой. Но какой вариант является лучшим?

Преимущества и недостатки соединения сваркой

Несмотря на то что это разные технологии, правильный выбор может сэкономить средства и время на строительство, при этом без потерь прочности конструкции. Метод соединения элементов сваркой, раньше считали одним из самых надёжных и эффективных. Однако, подобная технология не всегда является уместной. Обычно её использовали при монтаже громоздких каркасов, которые усиливают фундамент для многоэтажных домов и габаритный коттеджей.

Подобный метод имеет некоторые недостатки:

  1. Требуется иметь навыки работы со сварочным аппаратом, иначе нужно потратиться на услугах профессионального сварщика. Себестоимость в таком случае увеличивается.
  2. Места сварки – слабое место конструкции. Там прочность каркаса становится ниже.
  3. Метод не подходит, если использовать стеклопластиковую арматуру. К тому же арматура А-400 (А-3), которая является самой востребованной, не может быть соединена посредством сварки. Только пруты с индексом «С» подойдут для работы, например: арматура А500С.

Поэтому в современном монолитном строительстве, сварку заменили вязкой. Для частных и жилых домов, строительства бани, гаража или других построек – это наилучший вариант соединения арматуры.

Плюсы и минусы соединения методом вязки

Чем же так хорош этот метод? Он имеет следующие положительные моменты:

  1. Быстрота выполнения работ. Вязка проволокой занимает мало времени, она простая и не требует навыков. Правда, если делать это вручную, то процесс замедляется. Дальше мы рассмотрим, как же быстро вязать арматуру.
  2. Простота устранения недочётов. При работе со сваркой, устранить ошибки, будет труднее, приходиться брать болгарку и разрезать сварочный шов. Проволоку же, достаточно откусить кусачками или же размотать крючком.
  3. Чтобы вязать арматуру не нужно быть профессионалом.
  4. Процесс армирования можно выполнить в опалубке.
  5. Себестоимость работы намного ниже.

Пример вязки сетки из арматуры проволокой.

Если говорить о недостатках, то отметим шаткость готового каркаса. Правда, это не является большой проблемой. Конструкция будет прочной, единственная проблема заключается в том, что при перемещении каркаса в опалубку она начинает расшатываться, в этом случае можно в нескольких местах сделать прихватки арматуры сваркой. Чтобы решить такую проблему со стеклопластиковой арматурой, надо привязать несколько раскосов, чтобы конструкция стала более жёсткая и устойчивая. Прогибаясь, натяжка в местах вязки изменяется, каркас гуляет. Поэтому при установке его в опалубку нужно быть осторожными. Лучше вязать арматуру в опалубке или над ней, если выполняется армирование ленточного фундамента.

Особенности соединения арматуры пластиковыми хомутами

Основные достоинства этого метода, в том, что он не требует специальных навыков, у него высокая скорость выполнения работ, и надёжная фиксация арматуры. Недостатки, у данного способа следующие:

  1. Стоимость. При больших объёмах проволока будет экономней.
  2. Скорость выполнения работы (если сравнивать с другими способами вязки).
  3. Исправление. Где-то ошиблись, придётся откусывать хомут, он становится негодным, проволоку же можно перевязать.
  4. Надёжность. Передвижение по конструкции, связанной пластиковыми хомутами не желательно.
  5. Температура. Лопаются при отрицательных температурах.

На основе этих данных можно сказать, что данный способ, подойдёт больше для частного строительства, при небольших объёмах, также он подойдёт, для людей которые сами хотят выполнить армирование своими руками.

схема, способ расчета количества арматуры.

Для правильного расчета арматуры в железобетонной ленте, необходимо рассмотреть типичные схемы армирования ленточных фундаментов.

В частном строительстве применяется армирование ленты 4-я и 6-ю прутами арматуры.

Какой способ армирования подходит для вашей ленты определить просто – руководствуемся СП 52-101-2003.. Расстояние между соседними, расположенными по горизонтали стержнями арматуры, должно быть 0,25-0,3м (максимум 0,4м), поэтому если у вас ширина фундамента до 0,45м – максимум 0,5м, то вам подойдет армирование 4 прутами арматуры, т.к. расстояние между продольными прутами арматуры и поверхностью фундамента должно быть 5см (максимум 7см).

Если у вас ширина фундамента более 0,5м, то вам подойдет армирование 6 прутами арматуры.

Каким должен быть диаметр вертикальной и поперечной (не продольной!) арматуры.

Высота ленты

Минимальный требуемый диаметр вертикальной и поперечной арматуры, мм

Если высота меньше 0,8м

6

Если высота больше 0,8м

8

Чаще всего используется вертикальное и поперечное армирование стержнями диаметром 8мм. При этом из арматуры делают прямоугольник нужных размеров, по углам которого и будут располагаться стержни продольной арматуры. Располагаться эти прямоугольники должны через расстояние 70-80см. От дна ленты арматура должна располагаться на расстоянии не менее 5см (5 – максимум 10см), от боковых стенок и верха фундамента – 2,5-5см.

Каким должен быть диаметр продольной арматуры.

Тут тоже ничего гадать не нужно. Правило: площадь поперечного сечения продольной арматуры должна быть равна минимум 0,1% от площади поперечного сечения ленты.

Например, у нас лента высотой 1м и шириной 0,4м.

Мы уже знаем, что будем использовать схему армирования с 4 прутами. Вертикальная и поперечная арматура будет диаметром 8мм. Считаем теперь продольную: 40см*100см=4000см²*0,001(это 0,1%)=4см². Дальше можете высчитать диаметр арматуры по формуле S=3,14*R² (только помните разделить на 4, т.к. у нас 4 прута. 1см² – это площадь сечения одного прута), а можете воспользоваться таблицей:

Диаметр арматуры, мм

Площадь сечения арматуры, см², в зависимости от количества продольных прутов.

1

2

3

4

5

6

6

0,28

0,57

0,85

1,13

1,41

1,7

8

0,5

1,01

1,51

2,01

2,51

3,02

10

0,79

1,57

2,36

3,14

3,93

4,71

12

1,13

2,26

3,39

4,52

5,65

6,79

14

1,54

3,08

4,62

6,16

7,69

9,23

16

2,01

4,02

6,03

8,04

10,05

12,06

18

2,55

5,09

7,63

10,18

12,72

15,27

20

3,14

6,28

9,42

12,56

15,71

18,85

22

3,8

7,6

11,40

15,20

19

22,81

25

4,91

9,82

14,73

19,63

24,54

29,45

По таблице выбираем арматуру 12мм. Таким образом, мы получаем 4 стержня арматуры 12мм.

Дополнительные условия. Хотя в таблице есть размеры диаметров продольной арматуры 6мм и 8мм, но стержни такого диаметра в качестве продольной арматуры не используются! Минимум для продольной арматуры – 10мм. А при общей длине одной стороны (прямой) ленты более 3м должна использоваться арматура с минимальным диаметром 12мм.

Внимание! Старайтесь по всему арматурному каркасу использовать арматуру одинакового диаметра. Если вдруг это не получается, то арматуру большего диаметра укладывайте в самом основании ленты

Популярные статьи  Как выбрать бойлер косвенного нагрева — рейтинг лучших моделей

Армирование на углах и требуемый запуск одного прута арматуры на другой при их стыковке.

Стыкуются пруты арматуры внахлест. Длина нахлеста равна 30 диаметрам прутов арматуры. Например, если диаметр арматуры 12мм, то нахлест должен быть 0,36м.

На углах также делается нахлест, равный 30 диаметрам стержней арматуры. Для удобства сначала подготавливаются каркасы для прямых сторон ленты, потом они устанавливаются в опалубку и углы дополнительно связываются арматурой в виде буквы Г, каждая из сторон которой равна 30 диаметрам арматуры.

Подсчитать вертикальную, поперечную и продольную арматуру труда не составит. Сложнее учесть нахлесты. Тут два варианта.

Первый – это общий получившийся метраж продольной арматуры умножить на 1,1-1,15 (т.е. запас 10-15%).

Советы специалистов

У многих начинающих строителей возникают различные вопросы при обустройстве опорно-столбчатого фундамента. Несмотря на простоту сооружения, некоторые моменты ставят дилетантов в тупик. Таким образом, стоит представить рекомендации профессионалов по самым распространенным вопросам.

  1. Для чего убирается верхний слой почвы? Грунт снимается для того, чтобы избавиться от травяного покрова в месте строительства. Если этого не сделать, растительность будет прорастать в дом, что создаст неудобство для его владельцев. Поэтому рекомендуется уходить глубоко в почву, где отсутствуют корни растений.
  2. Какие требы выбрать для столбов? При использовании асбестоцементных труб для опор их внешний диаметр не должен быть меньше 20 сантиметров. В противном случае надежность сооружения снижается. Мощные элементы устойчивее размещаются в земле, соответственно, здание прочнее.
  3. Какой нужен диаметр шурфов для круглых опор? Требуется, чтобы его значение было больше на 10 см, чем диаметр самого столба. Сверление ямок выполняется с использованием ручного бура, лопасти которого имеют соответствующий диаметр.
  4. Каков принцип установки опор? Столбы обустраиваются в заранее вырытые шурфы, над землей они должны размещаться по одному уровню. Если какая-либо из опор выше, ее вбивают глубже в почву.
  5. Для чего нужна арматура, торчащая из столбов? При помощи нее происходит обвязка с арматурой ростверка.
  6. Что еще можно использовать для создания опор, кроме асбестоцементных труб? Для этих целей применяется кирпич, бутобетон, камень, древесина, смесь из бетона. Но лучшим материалом для изготовления столбов фундамента являются все-таки асбестоцементные трубы и армированные бетонные плиты.
  7. Какую можно задействовать древесину для выполнения столбов опорно-столбчатого фундамента? Для создания опор из дерева применяется кедр, лиственница, сосна и прочие виды хвойных пород. Желательно ту часть столба, которая заглублена в землю, смазать горячим битумом, а затем обернуть рубероидом. Затем снова наносится слой битумной обмазки.

Армирование ленточного фундамента чертежи: ленточный фундамент, схема и расчет количества материалов с калькуляторами

Прежде чем приступить к возведению опорно-столбчатого фундамента, рекомендуется все детально проанализировать, учесть каждую мелочь, чтобы обеспечить будущей конструкции надежность и долговечность. В целом, если характеристики почвы и вес планируемого здания позволяют, это самый оптимальный вид основы. Он не требует приложения больших усилий и затрат, его можно выполнить своими руками, взяв всего одного помощника. Это объясняется простотой сооружения, которой обладает опорно-столбчатый фундамент. Плюсы и минусы, а точнее их сравнение, являются ярким тому подтверждением. Если самостоятельно определить какой-либо из параметров не выходит, лучше обратиться к специалистам сразу, нежели потом получить массу проблем.

Схема и подсчёт металла

Потребность в металле и предположительные затраты легко подсчитать, если нарисовать схему армирования ленточного фундамента со всеми продольными, поперечными и вертикальными прутьями. Арматура продаётся на вес, поэтому при подсчёте следует учитывать диаметр арматуры, возможно комплектование каркаса металлом разных диаметров и видов рифления.

Для армирования фундаментов применяется арматура различных марок и диаметров, в основном распространены арматурные стержни диаметром 10 -14 мм, гладкие и ребристые. Для укладки поперечных соединений допустимо использовать круглую гладкую арматуру меньшего диаметра.

Самый распространённые виды арматуры для фундаментов изготовлены из стали марок М35ГС и М25ГС, длина стержней до 12 м, диаметр от 10 до 40 мм.

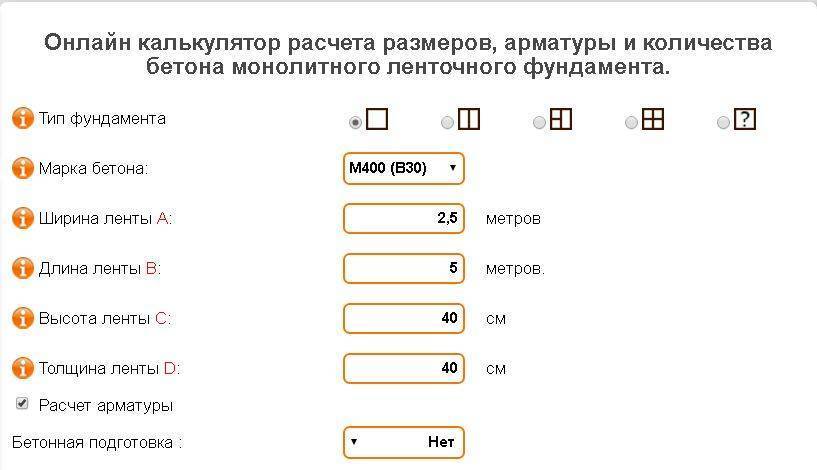

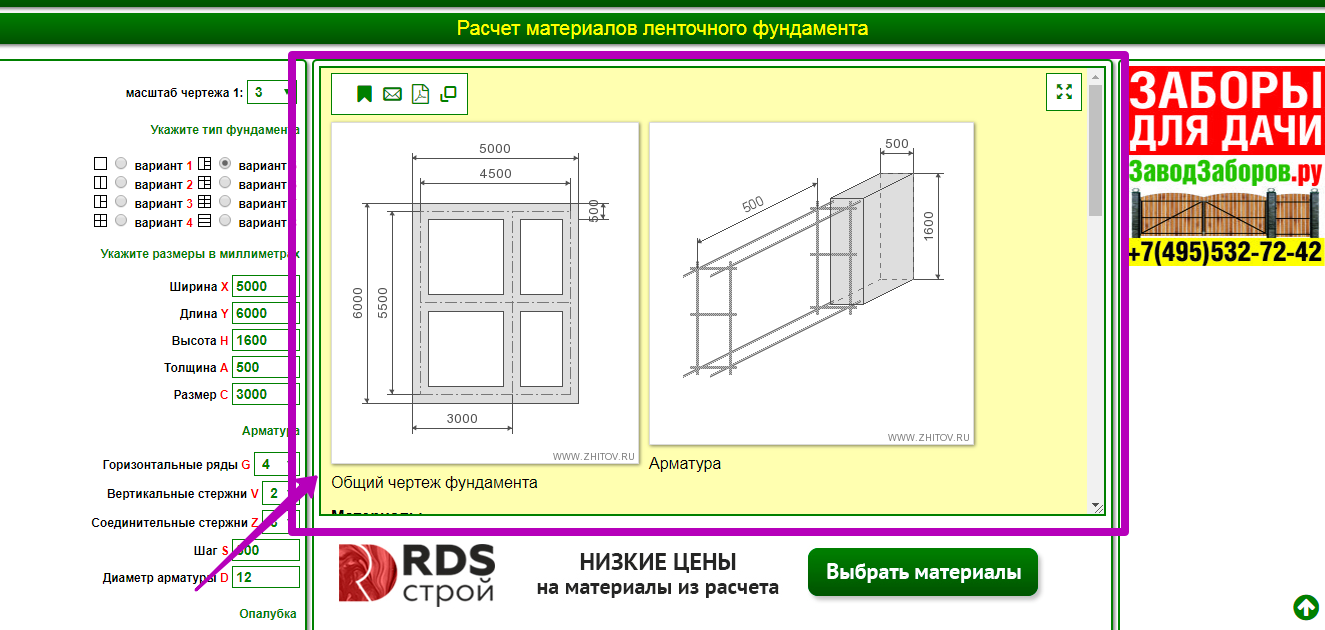

Армирование ленточного фундамента чертежи: ленточный фундамент, схема и расчет количества материалов с калькуляторами
Правильный подбор сечения арматуры – залог прочности фундаментаИсточник armsetka16.ru

Правила при армировании углов

Правила армирования углов:

  • Стержни на углах должны гнуться таким образом, чтобы их концы смогли  заглубляться в стену  с минимальным перепуском в 40 см (это актуально в  том случае, когда диаметр прутов будет 10 мм);
  • Места, в которых они перекрывают друг друга, требуется в обязательном порядке укрепить с использованием как поперечных, так и вертикальных стержней;
  • В случае, когда длина прутка – недостаточная для того, чтобы загнуть её на стену,  требуется  дополнительное укрепление таких мест с помощью Г-образных прутов;
  • Хомуты в углах необходимо соединять со следующим шагом  — в 2 раза менее.

В случае соблюдения этих нехитрых правил  и требований углы дольше смогут сохраняться в первоначальном виде.

Армирование стыков с усилителями

Для чего нужно армировать фундамент

Фундамент чаще всего деформируется из-за неравномерной нагрузки или пучения грунта под воздействием низких температур. Если конструкция состоит из бетона, то следует учитывать его характеристики: высокие показатели прочности на сжатие и низкую прочность на разрыв. Для компенсации последнего качества используется схема каркаса, которая монтируется из металлических прутьев для армирования. Сталь обладает более высокой устойчивостью к растяжению, что помогает фундаменту выдерживать повышенные нагрузки.

Верхняя часть конструкции фундамента под весом здания сжимается, нижняя растягивается при замерзании грунта, вследствие чего в области растяжения могут появиться трещины. Поэтому арматура укладывается в нижней и верхней части фундамента. В армированном бетоне цементный раствор сопротивляется сжатию, металл — процессу растяжения. Укладывать прутья посередине нет смысла, так как там повышенной нагрузки не наблюдается.

При возведении фундамента особое внимание необходимо уделить тем частям конструкции, которые выделяются на пристройки и эркеры. Для армирования бетона в этих областях используются согнутые под определенным углом прутья на примыкающие стены. Металл не должен выступать за опалубку или уходить в грунт, расстояние между прутьями не должно превышать 5 см

Для соединения можно использовать только проволоку (но не сварку). Форма каркаса из арматурных прутьев должна быть квадратной (прямоугольной)

Металл не должен выступать за опалубку или уходить в грунт, расстояние между прутьями не должно превышать 5 см. Для соединения можно использовать только проволоку (но не сварку). Форма каркаса из арматурных прутьев должна быть квадратной (прямоугольной).

О необходимости усиления

Насколько необходимо укреплять бетонный массив стальной проволокой? Ведь бетон обладает достаточно высокими прочностными характеристиками. Действительно, бетон имеет повышенную устойчивость к сжимающим нагрузкам, но требует усиления от губительного воздействия разрывных усилий.

Наибольшая вероятность растяжения – на поверхности основания, именно там следует расположить арматуру

Компенсировать эту особенность бетона позволяет укладка стальных стержней на двух уровнях основы. Такое решение повышает прочностные характеристики массива, позволяя сохранять целостность под воздействием изгибающих нагрузок, крутящих моментов и разрывных усилий.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Армирование ленточного фундамента чертежи: ленточный фундамент, схема и расчет количества материалов с калькуляторами
Правильное армирование плитного фундамента
Расположение и расчет арматуры в ленточном фундаменте
